Відцентрові скрубери ЦС

Конструктивне виконання та принцип дії відцентрових скруберів ЦС 3-8

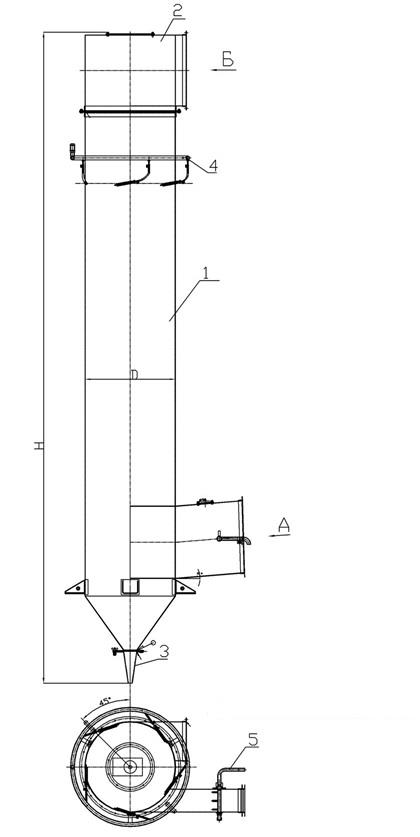

Загальний вид відцентрових скруберів ЦС

1 – корпус; 2 – равлик; 3 – конус; 4 – колектор; 5 – змивний пристрій.

Габаритные размеры центробежных скрубберов ЦС

Відцентрові скрубери ЦС

Конструкція відцентрових скруберів ЦС

Конструкція відцентрових скруберів ЦС подібна до конструкції циклонних промивачів.

Відцентрові скрубери типу ЦС виконані з листової сталі, товщина якої 5-6 мм. Корпус скрубера формується за допомогою зварювання.

Конструктивно відцентрові скрубери ЦС ​​3-8 представлені у вигляді вертикального циліндра. У нижній частині циліндричного корпуса розташоване днище конічної форми. Для того, щоб підвищити термін експлуатації апарату і захистити його від внутрішнього зносу під дією абразивних матеріалів і корозії, корпус і днище всередині покривають спочатку шаром бетону. Бетон виготовляється з суміші портландцементу, марка якого повинна бути не нижче 400, з річковим кварцовим піском. Пісок перед використанням для суміші просівається через сита, вічка якого мають розміри 2X2 мм. Далі, поверх шару бетону, наноситься один або кілька шарів спеціальної керамічної плитки. Плитка, крім впливів абразивів, здатна захистити внутрішню поверхню корпусу і днища скрубера також і від впливу кислот.

У нижній частині циліндра розташований вхідний патрубок - через нього в апарат надходить запилене повітря.

Скрубери ЦС ​​серії 3-8 для подачі повітря всередину свого корпусу мають спеціальний пристрій у формі равлика.

Вхідний патрубок виконується в прямокутній формі. Його внутрішні стінки також покривають декількома шарами лаку, який забезпечує захист, в тому числі від кислотного впливу, поверх якого накладається обробка з чавунних плит.

Далі, всередині апарату, повітря рухається по спіралі. Тут пил і різні домішки видаляються із забрудненого повітря за допомогою води і утримуються на стінках корпусу..

Для зрошення водою поданого повітря використовуються форсунки, які розміщені в центральній частині скрубера. Саме вода допомагає вловити частинки пилу і утримати їх усередині корпусу. Крім цього, вода, яка потрапляє всередину корпусу, стікає по його внутрішніх стінок, таким чином формуючи плівку, з відсутністю бризок. Це допомагає ще ефективніше утримати відфільтровану пил на внутрішніх стінках корпусу.

Важкі тверді частинки, які неможливо вловити, відцентровою силою відкидаються до стінок всередині скруббера, і далі за допомогою потоку води переміщаються в конічний днище. Звідси, у вигляді шламу, важкі частинки виводяться з апарату через злив, разом з водою.

Для промивки вхідного патрубка від відкладень пилу, які накопичуються на його стінках у процесі роботи, через його бічні стінки проведена спеціальна трубка, виготовлена ​​з вуглецевої сталі. У трубці розташовані сопла для промивки. Сопла можуть виготовлятися з чавуну, бронзи, з нержавіючої сталі або капрону.

Умови експлуатації відцентрових скруберів ЦС 3-8

Оскільки в відцентрових скруберах ЦС забезпечується створення всередині апарату водяної плівки на стінках корпуса, - їх необхідно використовувати в приміщеннях з опаленням.

Скруббер ЦС рекомендується встановлювати перед вентилятором витяжної установки, інакше кажучи - на вхідному вентиляційному потоці. Це дозволить зменшити рівень зносу вентилятора. Додатково необхідно передбачити можливість відводу води з нижньої частини кожуха вентилятора.

Вихід очищеного повітря з скрубера здійснюється через патрубок.

Напрямок відводу повітря залежить від того, як саме встановлений скруббер по відношенню до вентилятора:

• повітря відводиться через шахту вгору, або ж в бічну сторону через равлик в тому випадку, якщо скруббер встановлений після вентилятора;
• повітря відводиться виключно в бічну сторону через равлик, якщо скруббер встановлений перед вентилятором, - на шляху вхідного потоку повітря.

Рекомендована швидкість подачі повітря у вхідний патрубок - від 15 до 23 м/сек.

Залежно від ступеня запиленості повітря, характеру виробництва і типу використовуваного обладнання, існує кілька варіантів використання відцентрових скруберів ЦС в якості ступенів очищення:

• при використанні скруберів з витяжними вентиляційними системами, які використовуються в комплексі з різним обладнанням дробильно-сортувального типу, такого як елеватори, дробарки, обладнання для пересипання матеріалу - в якості одного ступеня очистки;
• при використанні скрубера з витяжними вентиляційними системами в комплексі з землепріготовітельним обладнанням і вибивного решітками в ливарних цехах - в якості одного ступеня очистки;
• використання скрубера з витяжними вентиляційними системами при великому показнику початковій концентрації пилу - в комплексі з відсмоктуванням від піскоструминних камер і кабін - в якості другого ступеня очищення.

Показник напору води перед соплами повинен бути постійним на рівні 2.0 м. вод. ст. Для забезпечення виконання такої умови необхідна додаткова установка проміжного водяного бачка з кульовим краном.

Рівень ефективності відцентрового скрубера ЦС - в межах 86-99%. Ефективність роботи скрубера залежить від питомої ваги і фракційного складу пилу, а так само від швидкості подачі повітря в патрубок і діаметра циліндричного корпусу скрубера.

Вищого показника ефективності роботи можна домогтися, використовуючи скрубер меншого діаметру і більшого значення швидкості подачі повітря у вхідний патрубок. При цьому, чим більше питома вага пилу в повітрі, що подається - тим показник ефективності в підсумку буде ще вище.
