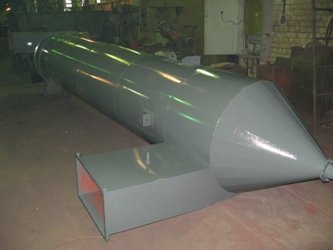

Відцентровий скрубер ЦС-3

У нас цены настолько низкие
что их пришлось убрать. Звоните!

В наявності

Порівняти

Запит ціни

Запитати про ціну

Відцентровий скрубер ЦС-3

Артикул: -

(0)

Характеристики

Продуктивність повітря 1000 – 1500 м³/год
Опір 40 – 85 кг/м²
Діаметр 300 мм
Висота 2355 мм
Маса 79,8 кг

Характеристики

Производитель Вент-Заводы

Производство Украина

Технічні характеристики відцентрового скрубера ЦС-3

Номер відцентрового скрубера	Продуктивність повітря, м³/год	Опір, кг/м²	Витрата води на зрошення стінок, л/сек	Витрата води на промивання, л/сек	Максимальна витрата води, л/сек	К-ть сопел на зрошення, шт	К-ть сопел на промивання, шт
Скрубер ЦС-3	1000 – 1500	40 - 85	0,17	1,1	1,27	3	2

Опис і принцип роботи відцентрового скрубера ЦС-3

Відцентровий скрубер ЦС-3 представлений у вигляді вертикального циліндра . У нижній частині циліндричного корпуса розташоване днище конічної форми. Для того, щоб підвищити термін експлуатації апарату і захистити його від внутрішнього зносу під дією абразивних матеріалів і корозії, корпус і днище всередині покривають спочатку шаром бетону. Поверх шару бетону наноситься один або кілька шарів спеціальної керамічної плитки. Плитка, крім впливів абразивів, здатна захистити внутрішню поверхню корпусу і днища скрубера так само і від впливу кислот.

У нижній частині циліндра розташований вхідний патрубок - нього в апарат надходить запилене повітря.

Для подачі повітря всередину свого корпусу існує спеціальний пристрій у формі равлика.

Вхідний патрубок виконується в прямокутній формі. Його внутрішні стінки так само покривають декількома шарами лаку, який забезпечує захист, в тому числі від кислотного впливу, поверх якого накладається обробка з чавунних плит.

Пил і різні домішки видаляються із забрудненого повітря за допомогою води. Для зрошення водою поданого повітря використовуються форсунки , які розміщені в центральній частині скрубера. Саме вода допомагає вловити частинки пилу і утримати їх на стінках корпуса.

Важкі тверді частинки, які неможливо вловити, відцентровою силою відкидаються до стінок всередині скруббера, і далі за допомогою потоку води переміщаються в конічне днище . Звідси, у вигляді шламу, важкі частинки виводяться з апарату через слив, разом з водою.

Для промивки вхідного патрубка від відкладень пилу, які накопичуються на його стінках у процесі роботи, через його бічні стінки проведена спеціальна трубка, виготовлена з вуглецевої сталі. У трубці розташовані 2 сопла для промивки.

Рівень ефективності відцентрового скрубера ЦС-3 знаходиться в межах 86-99% і залежить від питомої ваги і фракційного складу пилу, а так само від швидкості подачі повітря в патрубок і діаметра циліндричного корпусу скрубера. Вищого показника ефективності роботи можна домогтися, використовуючи скруббер меншого діаметру і більшого значення швидкості подачі повітря у вхідний патрубок. При цьому, чим більше питома вага пилу в подаваемом повітрі - тим показник ефективності в підсумку буде ще вище.

Більш докладну інформацію про відцентрові скрубери ЦС дивіться ТУТ

Конструкція відцентрового скрубера ЦС-3

1 – корпус; 2 – равлик; 3 – конус; 4 – колектор; 5 – змивний пристрій(злив).

Габаритні розміри відцентрового скрубера ЦС-3

Номер скрубера	Діаметр D, мм	Висота H, мм	Маса, кг
Скруббер ЦС-3	300	2355	79,8

Номер скрубера	ЦС-3
Продуктивність повітря	1000 – 1500 м³/год
Опір	40 – 85 кг/м²
Витрата води на зрошення стінок	0,17 л/сек
Витрата води на промивання	1,1 л/сек
Максимальна витрата води	1,27 л/сек
Кількість сопел на зрошення	3
Кількість сопел на промивання	2
