Відцентровий скрубер ЦС-4

Технічні характеристики відцентрового скрубера ЦС-4

Опис і принцип роботи відцентрового скрубера ЦС-4

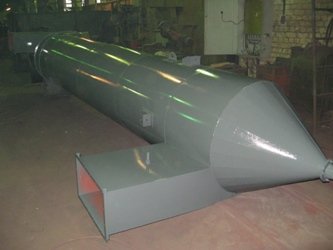

В основі конструкції відцентрового скрубера ЦС-4 - вертикальний циліндр. Дно циліндра має форму конуса.

Вся внутрішня поверхня корпусу, а так же днища корпусу, покривається шаром бетону. Поверх шару бетону наноситься один або кілька шарів спеціальної керамічної плитки. Така конструкція, допомагає захистити установку від впливів різних абразивів, а також і від впливу кислот.

Для подачі запиленого повітря використовується патрубок трикутної форми - він розташований в нижній частині корпуса, а саме в розташуванні днища.

Для того, щоб повітря повністю потрапив всередину корпусу, використовується равлик. Це пристрій закручує вхідний потік повітря і проводить його всередину для очистки.

Внутрішня поверхня патрубка для подачі повітря покривається декількома шарами лаку, поверх якого накладається обробка з чавунних плит. Це дозволяє забезпечити захист патрубка від механічних і кислотних впливів.

Робочий елемент - вода. Саме вона вловлює пил і інші частинки. У центральній частині корпусу скрубера розташовані форсунки - вони проводять розпорошення води в корпусі, що забезпечує вловлювання пилу. Також для промивки існують 3 сопла. Саме вода допомагає вловити частинки пилу і утримати їх на стінках корпуса.

Тверді частинки, які уловлюються такою системою, відцентровою силою всередині скруббера відкидаються до його стінок. Потоком води вони виводяться в днище, звідки вже через патрубок зливу повністю виводяться з корпусу скрубера.

Важливо промивати скруббер для нормальної його експлуатації. Пил вимивається через спеціальну трубка з 2 соплами. Трубка виготовлена ​​з вуглецевої сталі.

З використанням відцентрового скрубера ЦС-4 можливо очистити повітря на 86-99%. Найбільш високого показника можливо досягти при обробці повітря з більш великими пиловими частинками.

Більш докладну інформацію про відцентрові скрубери ЦС дивіться ТУТ

Габаритні розміри відцентрового скрубера ЦС-4
