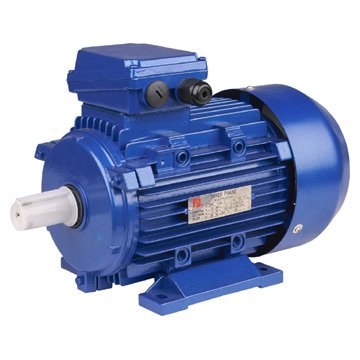

Електродвигун 4 кВт АІР100S2 | АІР 100 S2

Електродвигун АІР100S2 / АІР 100 S2 (електродвигуни 4 кВт 3000 об \ хв.)

Технічні дані на електродвигун АІР100S2:

при напрузі 380 В, частотою 50 Гц

Загальні відомості про двигуні АІР100S2:

   У технічній галузі провідна роль завжди буде належати електричним механізмам, де основою є асинхронний електродвигун серії АИР. Електродвигуни АІР100S2 становлять невід'ємну частину більшості механізмів, тому вони практично заповнили весь ринок виробництва: від промисловості до сільського господарства.

Розшифровка маркування електродвигун 4 кВт АІР 100 S2:

• АІР - спеціалізована серія асинхронного двигуна, яка взаємозамінними раніше 4А100S2, 5А100S2, АД100S2, АІР100S2, АДМ100S2;

• 100 - висота валу від станини до центру осі двигуна АІР100S2, мм;
• S - довжина ротора (вала);
• 2 - кількість полюсів, так само 3000 об \ хв.

Монтажні виконання в електродвигун 4 кВт АІР100S2:

• IM 1081 лапи;
• IM 2081 комбінований;
• IM 3081 фланець;
• IM 2181, 2182, IM 3681, IM 3682 – монтажні виконання робляться під замовлення.

Технічні характеристики на електродвигун АІР 100 S2:

• Обмотка двигуна АІР100S2 - мідна;

• Працює від мережі 220/380 В;
• Корпус має ребристу поверхню, що сприяє кращому охолодженню;
• Діаметр вала D = 28 мм;
• Електромотор має поліпшені підшипники, що дозволило зменшити рівень звуку до 56 дБ;
• Захист двигуна від зовнішніх факторів підвищена IP 54;
• Маса становить близько 23,6 кг;
• Двигун змінного струму має 2 полюса - це 3000 об \ хв;
• Температурний інтервал роботи: -41,50С, + 42,50С;
• Вал розташований на висоті 100 мм;
• Використовувати електродвигун АІР 100 S2 можна по всій території Україні, так як це дозволяє кліматичне виконання У3;
• ККД = 86,3%;
• Повна продуктивність 44000 годину.

Робота двигуна 4 кВт АІР100S2 з конденсатором:

   Як електродвигун 4 кВт АІР100S2 працює з конденсатором і його ефективність використання? Щоб ефективність роботи конденсатора була максимальною, необхідно правильно підібрати робочу ємність і навантаження на вал електродвигуна. Токи на обмотках не повинні бути вище номінального, а напруга повинна бути дорівнює номінальній. Коли напруга в мережі падає на 30%, то в два рази зменшується момент електродвигуна АІР100S2. Це призведе до того, що електромотор АІР 100 S2 зупиниться, або буде працювати в небезпечному режимі (режим підвищеного ковзання зі споживанням великої струму). В такому випадку в електродвигуні відбувається перегрів статорних обмоток, тобто головної фази. У цьому випадку, коли електро двигун працює зі зниженою напругою, потрібно зменшувати навантаження. Такі ж процеси відбуваються і з конденсаторної фазою. При роботі двигуна в режимі холостого ходу, струм конденсаторної значення фази при виборі робочої ємності, досягає до 145% номінального. Це призводить до того, що втрати зростають в два рази в порівнянні з втратами при номінальному струмі. Щоб не було перегріву обмотки, необхідно стежити за роботою двигуна і не допускати тривалих перевантажень. Коли відбувається недовантаження, таким чином, тільки навпаки потрібно зменшувати ємність конденсаторів.

Таблиця взаємозамінності - двигун 4 кВт АІР100S2:
