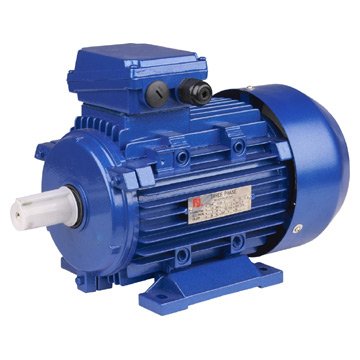

Электродвигатель 4 кВт АИР100S2 | АИР 100 S2

Электродвигатель АИР100S2 / АИР 100 S2 (электродвигатели 4 кВт 3000 об\мин.)

Технические данные на электродвигатель АИР100S2:
при напряжении 380 В, частоте 50 Гц

Общие сведения об двигателе АИР100S2:

   В технической отрасли ведущая роль всегда будет принадлежать электрическим механизмам, где основою является асинхронный электродвигатель серии АИР. Электродвигатели АИР100S2 составляют неотъемлемую часть большинства механизмов, поэтому они практически заполнили весь рынок производства: от промышленности до сельского хозяйства.

Расшифровка маркировки электродвигатель 4 кВт АИР 100 S2:

• АИР – специализированная серия асинхронного двигателя, которая взаимозаменяет ранее  4А100S2, 5А100S2, АД100S2, АИР100S2, АДМ100S2;
• 100 – высота вала от станины к центру оси двигателя АИР100S2, мм;
• S – длина ротора (вала);
• 2 – количество полюсов, равно 3000 об\мин.

Монтажные исполнения в электродвигатель 4 кВт АИР100S2:

• IM 1081 лапы;
• IM 2081 комбинированый;
• IM 3081 фланец;
• IM 2181, 2182, IM 3681, IM 3682 – монтажные исполнения делаются под заказ.

Технические характеристики на электродвигатель АИР 100 S2:

• Материал корпуса - серый чугун;
• Обмотка двигателя АИР100S2 - медная;
• Работает от сети 220/380 В;
• Корпус имеет ребристую поверхность, что способствует лучшему охлаждению;
• Диаметр вала D = 28 мм;
• Электромотор имеет улучшенные подшипники, что позволило уменьшить уровень звуку до 56 дБ;
• Защита двигателя от внешних факторов повышенная IP 54;
• Масса составляет около 23,6 кг;
• Двигатель переменного тока имеет 2 полюса – это 3000 об\мин;
• Температурный интервал работы: -41,5⁰С, +42,5⁰С;
• Вал расположен на высоте 100 мм;
• Использовать электродвигатель АИР 100 S2 можно по всей территории Украине, так как это позволяет климатическое исполнение У3;
• КПД = 86,3%;
• Полная производительность 44000 час.

Работа двигателя 4 кВт АИР100S2 с конденсатором:

   Как электродвигатель 4 кВт АИР100S2 работает с конденсатором и его эффективность использования? Чтобы эффективность работы конденсатора  была максимальной, необходимо правильно подобрать рабочую емкость и нагрузку на вал электродвигателя. Токи на обмотках не должны быть выше номинального , а напряжение должно быть равно номинальному. Когда напряжение в сети падает на 30%, то в два раза уменьшается момент электродвигателя АИР100S2. Это приведет к тому, что электромотор АИР 100 S2 остановится, либо будет работать в опасном режиме (режим повышенного скольжения с потреблением большого тока). В таком случае в электродвигателе происходит перегрев статорных обмоток, то есть главной фазы. В этом случае, когда электро двигатель работает с пониженным напряжением, нужно уменьшать нагрузку. Такие же процессы происходят и с конденсаторной фазой. При работе двигателя в режиме холостого хода, ток конденсаторной значения фазы при выборе рабочей емкости, достигает до 145% номинального. Это приводит к тому, что потери возрастают в два раза по сравнению с потерями при номинальном токе. Чтобы не было перегрева обмотки, необходимо следить за  работой двигателя и не допускать длительных перегрузок. Когда происходит недогрузка, таким образом, только наоборот нужно уменьшать емкость конденсаторов.

Таблица взаимозаменяемости - двигатель 4 кВт АИР100S2:
