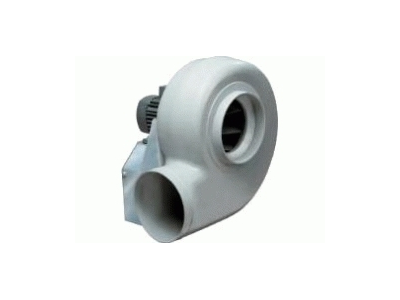

Вентилятори спеціального виконання EPND-EHNE

Вентилятори спеціального виконання EPND-EHNE

Вентилятори серії EPND-EHNE призначені для застосування з метою подачі агресивних середовищ, парів різного походження, які містять розчинник або кислоту, які утворюються в робочих процесах виробництва в будівлях промислового, виробничого значення, на підприємствах текстильної, нафтохімічної промисловості, в лабораторіях, пралень, друкарнях .

Особливості та переваги вентиляторів спеціального призначення:

• Корпус виготовлений з поліпропілену литим способом;

• Робоче колесо - діаметр 160-355мм;

• Продуктивність по повітрю - 5000м³ / год (максимальна);

• Повний тиск - 1000 Па (максимальне);

• Абсолютна стійкість до процесів корозії;

• Газонепроникність;

• Ліве / праве обертання;

• Високий ККД (робоче колесо + загнуті назад лопатки);

• Можливість монтажу в будь-якому положенні;

• Можливість здійснювати монтаж в магістраль (за допомогою еластичних манжет);

• Наявність захисту від перегріву;

• Ступінь захисту двигуна - IP 55;

• Плавне зміна числа обертів двигуна;

• Рівень шуму - 63 / 65-69 / 71 дБ.

Особливості корпусу вентиляторів Серії EPND-EHNE

Корпус виготовляється певним способом лиття - ротаційним формуванням. У процесі виготовлення серійного виконання основним матеріалом виступає поліпропілен (PPs) сірого кольору, що володіє важко запалюється властивостями. Консоль і корпус виготовляються із сталі високої якості, оснащуються по відношенню один до одного ущільненням за рахунок пенополіетіленовие кільця ущільнювача.
Корпус можна повертати через 45 ⁰ і, виходячи з цього, встановлювати в будь-яке положення. Виходячи з такої можливості поворотів на кут 45⁰, вентилятори монтуються так, що виникає можливість експлуатації в самих різних умовах.

При оформленні замовлення на поставку вентилятора, необхідно вказати напрямок обертання (ліве / праве) і положення корпуса. У задній стінці корпусу відбувається ущільнення отвори для валу, його проходу. Дане ущільнення випускається у вигляді V-образного кільця, з використанням фторорганічні каучуку. Кільце з маточиною колеса (робочого) обертається в такт. Чим більше виростає кількість оборотів, тим більше знижується сила притиснення закраїни ущільнення.

Робоче колесо і електродвигун

Поліпропіленові робочі колеса володіють загнутими назад лопатками. Відповідають класу якості G 2,5 по DIN ISO 1940, мають високий ККД. З боку повітряного забору встановлений дефлектор, який виробляється із сталі високої якості.

Встановлюються трифазні двигуни, які відповідають стандартам і вимогам IEC. Ступінь захисту двигуна - IP 55, клас ізоляції F. Електродвигуни можуть бути з двома або чотирма полюсами. Додатково за запитом можливе виконання перемикання полюсів (їх числа), з управлінням напругою / перетворювачем частоти. За рахунок таких можливостей стає зайвою ремінна передача, яка досить дорога і конструктивно складна.

Консолі вентилятора і захист від дотику

Матеріал виготовлення консолей - сталь високої якості. Вона утворює задню корпусні стінку і призначена для можливості легкої установки равлики і електродвигуна за допомогою закріплення на спеціальній плиті болтами.

Так як вентилятори спеціального призначення встановлюються в систему, то поставляються в стандартному виконанні без наявності захисту від дотиків.

Вибухозахисні властивості

Компанія Rosenberg виробляє і постачає на споживчий ринок вентилятори спеціального призначення у вибухонебезпечному виконанні. Вони комплектуються вибухозахищеними електродвигунами стандартного виконання. Вид «е» відповідає підвищеної безпеки і використовується з метою відсмоктування вибухонебезпечних повітряних сумішей Т1-Т3 груп (по температурі займання), і Т4 для спеціального призначення. Ізоляція обмотки відноситься до класу F.

Корпус виробляється способом лиття - ротаційним формуванням. У процесі виготовлення серійного виконання основним матеріалом виступає поліпропілен (PPs) сірого кольору, що володіє важко запалюється властивостями. Деякі деталі, рушійні, нерухомі, можуть у разі несправності стикатися, тому їх поверхня виконана із спеціальних захисних матеріалів. Обмежена небезпека займання і появи іскор.

Вибухозахисні вентилятори встановлюються в зоні 2, з метою подачі газоподібного середовища - в зоні 2 класу, вибухонебезпечних сумішей - груп Т1-Т3 по температурі займання.

Хімічна стійкість вентилятора серії EPND-EHNE визначається матеріалами, використаних в процесі виробництва ущільнень і деталей, які стикаються з тим середовищем, що подається. Хімічна стійкість залежить від концентрації, складу, тривалості впливу і температури середовища. З метою застосування зі спеціальним призначенням, хімічну стійкість попередньо потрібно перевіряти.
