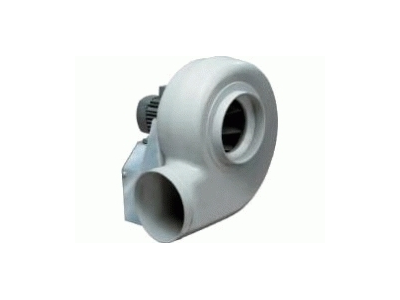

Вентиляторы специального исполнения EPND-EHNE

Вентиляторы специального исполнения EPND-EHNE

Вентиляторы серии EPND-EHNE предназначены для применения с целью подачи агрессивных сред, паров различного происхождения, которые содержат растворитель или кислоту, которые образуются в рабочих процессах производства в зданиях промышленного, производственного значения, на предприятиях текстильной, нефтехимической промышленности, в лабораториях, прачечных, типографиях.

Особенности и преимущества вентиляторов специального назначения:

• Корпус изготовлен из полипропилена литым способом;

• Рабочее колесо – диаметр 160-355мм;

• Производительность по воздуху – 5000м³/час (максимальная);

• Полное давление – 1000 Па (максимальное);

• Абсолютная стойкость к процессам коррозии;

• Газонепроницаемость;

• Левое/правое вращение;

• Высокий КПД (рабочее колесо + загнутые назад лопатки);

• Возможность монтажа в любом положении;

• Возможность совершать монтаж в магистраль (при помощи эластичных манжет);

• Наличие защиты от перегрева;

• Степень защиты двигателя – IP 55;

• Плавное изменение числа оборотов двигателя;

• Уровень шума – 63/65-69/71 дБ.

Особенности корпуса вентиляторов Серии EPND-EHNE

Корпус изготавливается определенным способом литья - ротационным формованием. В процессе изготовления серийного исполнения основным материалом выступает полипропилен (PPs) серого цвета, обладающий трудно воспламеняющими свойствами. Консоль и корпус изготавливаются из стали высокого качества, оснащаются по отношению друг к другу уплотнением за счет пенополиэтиленового уплотнительного кольца.

Корпус можно поворачивать через 45 ⁰ и, исходя из этого, устанавливать в любое положение. Исходя из такой возможности поворотов на угол 45⁰, вентиляторы монтируются так, что возникает возможность эксплуатации в самых разных условиях.

При оформлении заказа на поставку вентилятора, необходимо указать направление вращения (левое/правое) и положение корпуса. В задней стенке корпуса совершается уплотнение отверстия для вала, его прохода. Данное уплотнение выпускается в виде V-образного кольца, с использованием фторорганического каучука. Кольцо со ступицей колеса (рабочего) вращается в такт. Чем больше вырастает количество оборотов, тем больше снижается сила прижатия закраины уплотнения.

Рабочее колесо и электродвигатель

Полипропиленовые рабочие колеса обладают загнутыми назад лопатками. Соответствуют классу качества G 2,5 по DIN ISO 1940, имеют высокий КПД. Со стороны воздушного забора установлен дефлектор, который производится из стали высокого качества.

Устанавливаются трехфазные двигатели, которые соответствуют стандартам и требованиям IEC. Степень защиты двигателя – IP 55, класс изоляции F. Электродвигатели могут быть с двумя или четырьмя полюсами. Дополнительно по запросу возможно выполнение переключения полюсов (их числа), с управлением напряжением/преобразователем частоты. За счет таких возможностей становится лишней ременная передача, которая довольно дорогая и конструктивно сложная.

Консоли вентилятора и защита от прикосновения

Материал изготовления консолей – сталь высокого качества. Она образует заднюю корпусную стенку и предназначена для возможности легкой установки улитки и электродвигателя при помощи закрепления на специальной плите болтами.

Так как вентиляторы специального назначения устанавливаются в систему, то поставляются в стандартном исполнении без наличия защиты от прикосновений.

Взрывозащитные свойства

Компания Rosenberg производит и поставляет на потребительский рынок вентиляторы специального назначения во взрывоопасном исполнении. Они комплектуются взрывозащищенными электродвигателями стандартного исполнения. Вид «е» соответствует повышенной безопасности и используется с целью отсасывания взрывоопасных воздушных смесей Т1-Т3 групп (по температуре воспламенения), и Т4 для специального назначения. Изоляция обмотки относится к классу F.

Корпус производится способом литья - ротационным формованием. В процессе изготовления серийного исполнения основным материалом выступает полипропилен (PPs) серого цвета, обладающий трудно воспламеняющими свойствами. Некоторые детали, движущие, неподвижные, могут в случае неисправности соприкасаться, поэтому их поверхность исполнена из специальных защитных материалов. Ограничена опасность воспламенения и появления искр.

Взрывозащитные вентиляторы устанавливаются в зоне 2, с целью подачи газообразной среды – в зоне 2 класса, взрывоопасных смесей – групп Т1-Т3 по                                                                                                                                               температуре воспламенения.

Химическая стойкость вентилятора серии EPND-EHNE определяется материалами, использованных в процессе производства уплотнений и деталей, которые соприкасаются с той средой, что подается. Химическая стойкость зависит от концентрации, состава, продолжительности воздействия и температуры подаваемой среды. С целью применения со специальным назначением, химическую стойкость предварительно нужно проверять.
