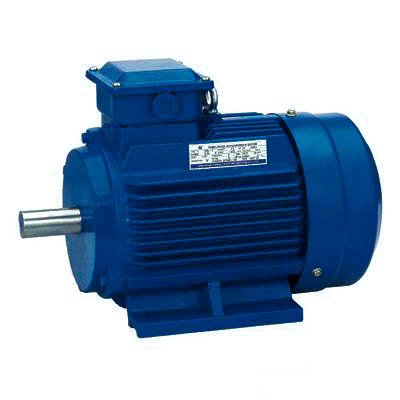

Електродвигун 11 кВт АІР160S6 | АІР 160 S6

Електродвигун АІР160S6 (електродвигуни 11 кВт 1000 об \ хв.)

Технічні дані:

при напрузі 380 В, частотою 50 Гц

Загальні відомості:

   Асинхронні електродвигуни серії АІР, мають широкий спектр застосування, просту і надійну конструкцію. За рахунок максимально вигідних положень на ринку, простоти, дешевих за собівартістю, займають в промисловості лідируючу позицію. У сучасному виробництві, вони застосовуються практично в більшості випадків. Електродвигуни АІР за обсягом продажів складають близько 88%. Наші асинхронні електродвигуни, мають мідну пролакірованную обмотку високої якості, корпус відлитий із сірого чавуну. Ціни на електромотори АІР прийнятно-низькі на ринку України, гарантія заводська.

Розшифровка маркування електродвигуна 11 кВт АІР 160 S6:

• АІР - спеціалізована серія асинхронного двигуна, яка взаємозамінні моделі 4А160S6, 5А160S6, АД160S6, АІР160S6, АДМ160S6, АІ160S6;

• 160 - висота на якій знаходиться вал від місця кріплення, мм;
• S - довжина ротора (вала);
• 6 - кількість полюсів дорівнює 1000 об \ хв.

Монтажні виконання в електродвигуні 11 кВт АІР160S6:

• IM 1081 лапи;
• IM 2081 комбінований;
• IM 3081 фланець;
• IM 2181, 2182, IM 3681, IM 3682 - монтажні виконання робляться під замовлення.

Технічні характеристики на електродвигун 11 кВт АІР160S6:

• Корпус АІР 160 S6 - сірий чавун;

• 220/380 В, частота 50/60 Гц - електричні характеристики роботи двигуна змінного струму;
• D = 48 мм - діаметр вала;
• Шарикопідшипники фірмові, переважно зменшили звук двигуна до 56 дБ і збільшили термін служби;
• Ступінь захисту IP 55 - захищає двигун від пилу, води і інших зовнішніх факторів;
• Клас захисту струмопроводу IP 55, клас нагрівостійкості досить високий F = 1580С;
• Електродвигун призначений для роботи в помірному кліматі У3 при температурі зовнішнього середовища від -400С до + 420С;
• АІР 160 S6 можемо виготовити для морського М, тропічного Т, помірно-холодного УХЛ2 кліматичного виконання;
•  ККД асинхронного двигуна 85,3%;
• Режим роботи з тривалої навантаженням двигуна - S1;
• Маса АІР 160 S6 = 98,3 кг;
• Обмотка асинхронного двигуна мідна (99,9%);
• Повна продуктивність 44000 годину.

Вибір проводів і кабелів для приєднання електродвигуна до мережі 11 кВт АІР 160 S6:

  Все, що описано про електродвигун АІР160S6, актуально до кожної серії загальнопромислового асинхронного трифазного електродвигуна серії 4А160S6, АД160S6, АІР160S6, 5А160S6, АДМ160S6, АІ160S6.

  Розрахунок потужності електродвигуна 11 кВт АІР 160 S6 показує, що при виборі проводів, кабелів, виникають проблеми приєднання до мережі, управління двигуном і захист асинхронного електродвигуна від непередбачених перевантажень, коротких замикання. Виходячи з цього, приєднання електродвигун 11 кВт АІР 160 S6 до мережі трифазного змінного струму можна за допомогою ізольованих мідних або алюмінієвих проводів, або кабелів з мідними або алюмінієвими жилами. З урахуванням таких тренованій вибирається перетин проводів і кабелів:

  Вибираючи запобіжники або автоматичні вимикачі в сучасній тенденції, перевага віддається автоматичним, так як вони більш надійні і краще захищають електродвигун АІР160S6 від неповнофазних режимів.

   При виборі апаратів захисту по напрузі відповідно до номінальною напругою, зазначеним в паспорті апарату (змінне або постійне) має бути рівним номінальному напрузі мережі живлення. Вибираючи апарат захисту по струму, необхідно врахувати те, щоб його номінальний струм не був менше робочого струму установки.

Таблиця взаємозамінності - електродвигун 11 кВт АІР160S6:
