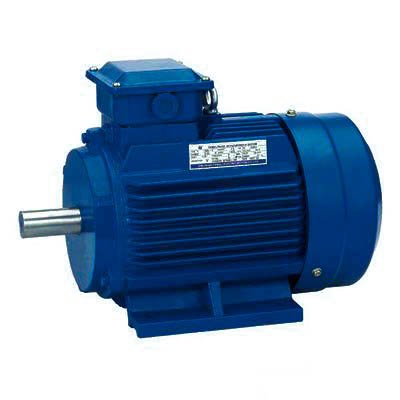

Электродвигатель 11 кВт АИР160S6 | АИР 160 S6

Электродвигатель АИР160S6 (электродвигатели 11 кВт 1000 об\мин.)

Технические данные:
при напряжении 380 В, частоте 50 Гц

Общие сведения:

   Асинхронные электродвигатели серии АИР, имеют широкий спектр применения,  простую и надёжную конструкцию. За счет максимально выгодных положений на рынке, простоты, дешевых по себестоимости, занимают в промышленности лидирующую позицию. В современном производстве, они применяются практически в большинстве случаев. Электродвигатели АИР по объему продаж составляют около 88%. Наши асинхронные электродвигатели, имеют медную пролакированную обмотку высокого качества, корпус отлит из серого чугуна. Цены на электромоторы АИР приемлемо-низкие на рынке Украины, гарантия заводская.

Расшифровка маркировки электродвигателя 11 кВт АИР 160 S6:

• АИР – специализированная серия асинхронного двигателя, которая взаимозаменяет модели 4А160S6, 5А160S6, АД160S6, АИР160S6, АДМ160S6, АИ160S6;
• 160 – высота на которой находится вал от места крепления, мм;
• S –  длина ротора (вала);
• 6 – количество полюсов равно 1000 об\мин.

Монтажные исполнения в электродвигателе 11 кВт АИР160S6:

• IM 1081 лапы;
• IM 2081 комбинированый;
• IM 3081 фланец;
• IM 2181, 2182, IM 3681, IM 3682 – монтажные исполнения делаются под заказ.

Технические характеристики на электродвигатель 11 кВт АИР160S6:

• Корпус АИР 160 S6 - серый чугун;
• 220/380 В, частота 50/60 Гц - электрические характеристики работы двигателя переменного тока;
• D = 48 мм – диаметр вала;
• Шарикоподшипники фирменные, преимущественно уменьшили звук двигателя до 56 дБ и увеличили срок службы;
• Степень защиты IP 55 – защищает двигатель от пыли, воды и других внешних факторов;
• Класс защиты токопровода IP 55, класс нагревостойкости достаточно высокий F=158⁰С;
• Электродвигатель  предназначен для работы в умеренном климате У3 при температуре внешней среды от -40⁰С до + 42⁰С;
• АИР 160 S6 можем изготовить для морского М, тропического Т, умеренно-холодного УХЛ2 климатического исполнения;
•  КПД асинхронного двигателя 85,3%;
• Режим работы с продолжительной нагрузкой двигателя - S1;
• Масса АИР 160 S6 = 98,3 кг;
• Обмотка асинхронного двигателя медная (99,9%);
• Полная производительность 44000 час.


Выбор проводов и кабелей для присоединения электродвигателя к сети 11 кВт АИР 160 S6:

  Все, что описано про электродвигатель АИР160S6, актуально к каждой серии общепромышленного асинхронного трехфазного электродвигателя серии  4А160S6, АД160S6, АИР160S6, 5А160S6, АДМ160S6, АИ160S6.

  Расчет мощности электродвигателя 11 кВт АИР 160 S6 показывает, что при выборе проводов, кабелей, возникают проблемы присоединения к сети, управление двигателем и защита асинхронного электродвигателя от непредусмотренных перегрузок, коротких замиканий. Исходя из этого, присоединенить электродвигатель 11 кВт АИР 160 S6 к сети трехфазного переменного тока можно с помощью изолированных медных или алюминиевых проводов, либо кабелей с медными или алюминиевыми жилами. С учетом следующих тренований выбирается сечение проводов и кабелей:
   1) Провода и кабели, при протекании по ним расчетного тока нагрузки не должны нагреваться выше вказаной температуры.
  2) В электроприемниках при отклонении напряжения на зажимах, осветительные нагрузки должны быть в диапазоне от - 2,4 до + 5,2%, силовые загрузки должны быть в диапазоне от - 5 до + 5% от номинальных значений напряжения.
  3) Механическая прочность должна быть достаточной в проводах и кабелях для данного вида сети; прокладка алюминиевых проводов для большинства русловий должна соответствовать сечению не менее 2,6 мм²,  для медных проводов — 0,48...0,77 мм².
   4)  Для защиты сети от коротких замиканий на всех участках применяются аппараты защиты;
  5) В соответствии с Правилами условий эксплуатации, выбор сечения проводов для некоторых видов сетей, осуществляется  с помощью экономии плотности тока.
  По функциональному назначению, выбиpают электрический аппарата для 11 кВт АИР 160 S6, который осуществляется по роду напряжения и тока и величине мощности.
  Выбирая предохранители или автоматические выключатели в современной тенденции, предпочтение отдается автоматическим, так как они более надежны и лучше защищают электродвигатель АИР160S6 от неполнофазных режимов.
   При выборе аппаратов защиты по напряжению в соответствии с номинальным напряжением, указанным в паспорте аппарата (переменное или постоянное) должно быть равным номинальному напряжению питающей сети. Выбирая апарат защиты по току, необходимо учесть то, чтобы его номинальный ток не был меньше рабочего тока установки.

Таблица взаимозаменяемости - электродвигатель 11 кВт АИР160S6:
