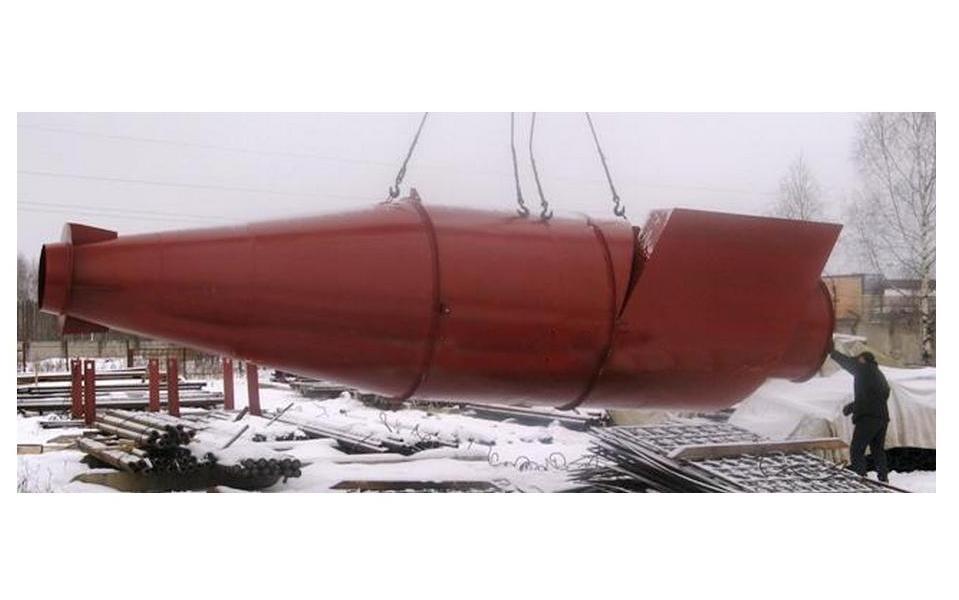

Циклон ЦН-24-700

ПРИМІТКА: ціни на циклони ЦН-24 дано без вартості бункера, постаменту і пилового затвора (вартість розраховується окремо).

Умовні позначення типорозміру одиночного і групового циклонів

• ЦН - циклон НІІОгаза;
• 24 - кут нахилу вхідного патрубка відносно горизонталі (град.);
• П, Л - «Праве» («Ліве») обертання газу; число після тире (700) - внутрішній діаметр циліндричної частини циклона (мм);
• Наступна цифра (1) - кількість циклонів в групі;
• У - з камерою очищеного газу у вигляді «улiтки»;
• З - з камерою очищеного повітря у вигляді збірки;
• П - пірамідальна форма бункера.

Циклон ЦН-24-700 - потужний пиловловлювач, агрегат попереднього очищення. Цю модель використовують для очищення газоповітряних мас від різного характеру пилу. В умовах, які не вимагають високої якості очищення повітря, найбільш рентабельно використовувати ЦН-24-700. Отже, його застосовують на різних промислових об'єктах в якості агрегата першого ступеня очищення в аспіраційних системах, що є найбільш ефективним і доцільним. Також дані пристрої можна застосовувати в системах пневмотранспорту як розвантажувальні апарати.

Тривалий термін служби Циклона ЦН-24-700 та найбільш оптимальні робочі умови гарантує приварювання додаткових металевих листів в місцях, найбільш схильних до зносу - вхідна та нижня частини корпусу. Циклони з діаметром, меншим 800 мм, використовувати для транспортування абразивних пилів не рекомендується.

Масова концентрація пилу в очищуваному газі, г/м³ - 250 для пилу слабкого злипання не більше 1000, для пилу середнього злипання 250. Температура очищуваного газу, °С не більше 400. Тиск (розрідження), кПа (кгс/м?) не більше 5 (500).

Коефіцієнт гідравлічного опору циклонів:

• для одиночного виконання - 80
• для групового виконання: з «улiткою» - 90

Оптимальна швидкість в циклоні 4,5 м / сек.

Циклон ЦН-24-700 - технічне обслуговування

Процес роботи циклона не доведений до повного автоматизму, тому дуже важливо контролювати рівень пилу, який не повинен підніматися вище рівня площини, що знаходиться на відстані 0,5 діаметра від кришки самого бункера. Для цього потрібно вивантажувати пил час від часу. Також необхідно періодично здійснювати повний огляд агрегату.

Більш докладну інформацію про циклони ЦН-24 дивіться ТУТ!

Циклони ЦН-24 без улiтки і Циклони ЦН-24 з улiткою

D мм	H мм	axb мм
700	2982	777x182
