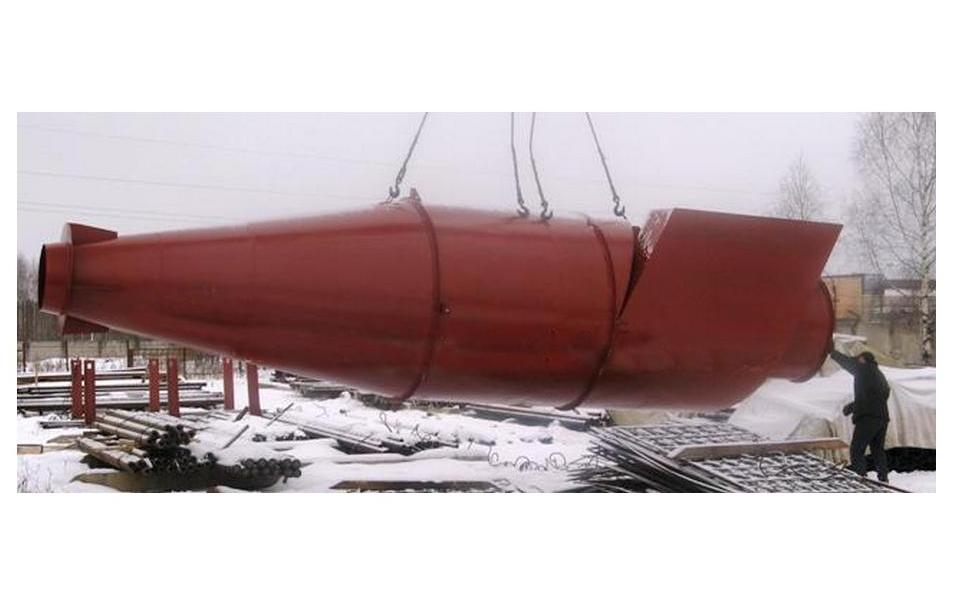

Циклон ЦН-24-700

ПРИМЕЧАНИЕ: цены на циклоны ЦН-24 даны без стоимости бункера, постамента и пылевого затвора (стоимость рассчитывается отдельно).

Условные обозначения типоразмера одиночного и группового циклонов

• ЦН – циклон НИИОгаза;
• 24 – угол наклона входного патрубка относительно горизонтали (град.);
• П, Л – «Правое» («Левое») вращение газа; число после тире (700) – внутренний диаметр цилиндрической части циклона (мм);
• следующая цифра (1) – количество циклонов в группе;
• У – с  камерой очищенного газа в виде «улитки»;
• С – с камерой очищенного воздуха в виде сборника;
• П – пирамидальная форма бункера.

Циклон ЦН-24-700 – мощный пылеуловитель, агрегат предварительной очистки. Эту модель используют для очищения газовоздушных масс от разного характера пылей. В условиях, которые не требуют высокого качества очистки воздуха, наиболее рентабельно использовать ЦН-24-700. Следовательно его применяют на разных промышленных объектах в качестве агрегата первой ступени очистки в аспирационных системах, что явлется наиболее эффективным и целесообразным. Также данные устройства можно применять в системах пневмотранспорта как разгрузочные аппараты.

Длительный срок службы Циклонов ЦН-24-700 и наиболее оптимальные рабочие условия гарантирует приваривание дополнительных металлических листов в местах, которые наиболее подверженных износу – входная и нижняя части корпуса. Циклоны с диаметром, меньшим 800 мм, использовать для транспортировки абразивных пылей не рекомендуется.

Массовая концентрация пыли в очищаемом газе, г/м³ – 250 для слабослипающейся пыли не более 1000, для среднеслипающейся пыли 250. Температура очищаемого газа, °С не более 400. Давление (разрежение), кПа (кгс/м?) не более 5 (500).

Коэффициент гидравлического сопротивления циклонов:

• для одиночного исполнения – 80
• для группового исполнения: c «улиткой» - 90

Оптимальная скорость в циклоне 4,5 м/сек.

Циклон ЦН-24-700 - техническое обслуживание

Процесс работы циклона не доведен до полного автоматизма, поэтому очень важно контролировать уровень пыли, который не должен подниматься выше уровня плоскости, находящейся на расстоянии 0,5 диаметра от крышки самого бункера. Для этого нужно выгружать пыль время от времени. Также необходимо периодически осуществлять полный осмотр агрегата.

Более подробную информацию о Циклонах ЦН-24 смотрите ЗДЕСЬ!

Циклоны ЦН-24 без улитки и Циклоны ЦН-24 с улиткой

D мм	H мм	axb мм
700	2982	777x182
