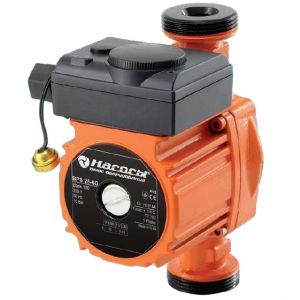

BPS 25-6S

Основні переваги і застосування циркуляційних насосів серії BPS 25-6S

Циркуляційні насоси серії BPS 25-6S призначені для використання в режимі роботи тривалого часу в контурах опалювальних систем, теплових насосах, а також в контурах кондиціонерів і теплових установок із застосуванням сонячної енергії.

При цьому, у разі використання даного обладнання в системах кондиціонування, допускається застосування його в контурах з малоізменним або стабільним витратою рідини.

Насоси серії BPS 25-6S відрізняються такими основними показниками:

• Міцність;
• Надійність;
• Висока продуктивність;
• Економічність;
• Простота експлуатації.

Застосування даного обладнання дозволяє досягти показника напору рідини в контурі до 6,1 м.

При цьому, максимальний рівень ККД досягається при такій висоті напірного стовпа:

• 1,8 м;
• 2,7 м;
• 2,8 м.

Функціонування насоса в нормальному режимі можливо при напорі:

• 1,1 м;
• 1,7 м;
• 1,8 м;
• 3 м;
• 3,5 м;
• 3,7 м;
• 4,4 м;
• 4,5 м;
• 5,3 м.

Робочі показники та експлуатаційні вимоги насосів BPS 20-6S

• Максимальний допустимий показник робочого насоса - 1 МПа (10 бар);
• Температурний максимум навколишнього середовища + 40 ° С;
• Мінімальний рекомендований показник тиску на всмоктуванні, для забезпечення відсутності кавітаційного шуму - 1,5 м вод. ст. (при температурі + 90 ° С);
• Максимальна частота обертання валу ротора 2850 об / хв;
• Напруга живлення роботи двигуна 220 В;
• Частота подається струму для роботи двигуна 50 Гц.

Конструкція циркуляційних наосом серії BPS 25-6S

Основні конструктивні характеристики елементів насоса даної серії:

• Міцний і надійний корпус моноблочной конструкції, виготовлений з чавуну;
• Горизонтальне розміщення в просторі;
• Закритий ротор «мокрого» типу;
• Робоче закрите колесо відцентрового типу, виготовлене з полімеру, стійкого до впливу високих температур;
• Міцний і надійний вал ротора з металокераміки, з кріпленням на підшипниках радіального типу, виготовлених з такого ж матеріалу;
• Нержавіюча захисна гільза ротора (сталь марки AISI304);
• Система охолодження ротора з розпиленням рідини за допомогою отражательного елемента з нержавіючої сталі;
• Двигун асинхронного типу з алюмінієвим корпусом.

Регулювання швидкості подачі рідини користувачем можливо завдяки наявності спеціального механічного клапана. Перемикання здійснюється в трьох режимах (швидкостях).

Кріплення насоса на трубопроводі виконується із застосуванням спеціальних монтажних гайок, які поставляються в комплекті з насосом.

Для забезпечення роботи електродвигуна, комплект також оснащується кабелем електроживлення.

Конструктивні елементи

1 - Корпус насосної камери; 2 - Робоче колесо; 3 - Відбивач; 4 - Кільце ущільнювача; 5 - Радіальний керамічний підшипник; 6 Ротор; 7- Радіальний керамічний підшипник; 8 - Захисна гільза ротора; 9 - Гвинт; 10 - Кришка коробки висновків; 11 - Конденсатор; 12- Гвинт; 13 - Коробка висновків; 14- Корпус двигуна; 15 - Кільце ущільнювача; 16 - Статор; 17 - Введення кабелю; 18 - Інформаційна накладка; 19 - Перемикач швидкості; 20 - Панель висновків; 21 - Ущільнювальна прокладка; 22 - Ущільнювальна прокладка; 23 - Кільце ущільнювача; 24 - Резьбовая пробка; 25 - Гвинт.

Основні вимоги до рідини, що перекачується насосом

• Неагресивні характеристики;
• В'язкість, наближена до в'язкості води;
• Чистий потік;
• Відсутність часток твердої і волоконної структури;
• Максимальна жорсткість - 10 мкг-екв / дм; ³
• Максимальна частка заліза - 100 мкг / дм ^3;
• Максимальна частка міді - 10 мкг / дм ^3;
• Максимальна наявність у воді розчиненого кисню - 20 мкг / дм; ³
• Максимальна вага нафтопродуктів - 0,5 мг / дм ^3;
• Допустимий показник рН - 8,5-9,5;
• Максимальний склад гліколю - 50%;
• Верхня і нижня межі температурного діапазону рідини, що транспортується - від -10 ° С до + 110 ° С.

Параметри безпеки та відповідність стандартам

• Клас електрозахисту IP 44;
• Клас ізоляції H;
• Однофазний тип двигуна насоса з установкою конденсатора в коробці висновків;
• Монтаж пристрою відповідно до Додатку А стандарту ДСТУ 6134 (ISO 9906);
• Безпека, згідно стандартам ДСТУ IEC 60335-2-51-2007, ДСТУ ГОСТ 6134-2009 та ДСТУ 3135.0-95 .

Габаритні розміри насосів серії BPS 25-6S

Графік залежності об'ємної подачі робочої рідини, від наданого насосом напору

На графіку представлені параметри, що досягаються при наступних умовах і характеристиках рідини:

• Відсутність домішок у вигляді газових речовин;
• Параметри щільності - 1,0 кг / дм³;
• Кінематична в'язкість - 1 мм² / с;
• Температура + 20 ° С;
• Висота всмоктування - 0 м.
