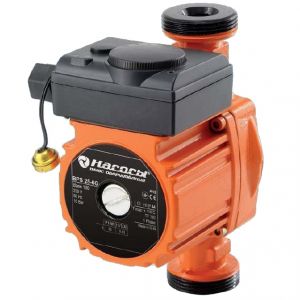

BPS 25-6S

Основные преимущества и применение циркуляционных насосов серии BPS 25-6S

Циркуляционные насосы серии  BPS 25-6S предназначены для использования в режиме работы длительного времени в контурах отопительных систем, тепловых насосах, а также в контурах кондиционеров и тепловых установок с применением солнечной энергии.

При этом, в случае использования данного оборудования в системах кондиционирования, допускается применение его в контурах с малоизменным или стабильным расходом жидкости.

Насосы серии BPS 25-6S  отличаются такими основными показателями:

• Прочность;
• Надежность;
• Высокая производительность;
• Экономичность;
• Простота эксплуатации.

Применение данного оборудования позволяет достичь показателя напора жидкости в контуре до 6,1 м.

При этом, максимальный уровень КПД достигается при такой высоте напорного столба:

• 1,8 м;
• 2,7 м;
• 2,8 м.

Функционирование насоса в нормальном режиме возможно при напоре:

• 1,1 м;
• 1,7 м;
• 1,8 м;
• 3 м;
• 3,5 м;
• 3,7 м;
• 4,4 м;
• 4,5 м;
• 5,3 м.

Рабочие показатели  и эксплуатационные требования насосов BPS 20-6S

• Максимальный допустимый показатель рабочего насоса – 1 МПа (10 бар);
• Температурный максимум окружающей среды +40°С;
• Минимальный рекомендуемый показатель давления на всасывании, для обеспечения отсутствия кавитационного шума – 1,5 м вод. ст. (при температуре +90°С);
• Максимальная частота вращения вала ротора 2850 об/мин;
• Напряжение питания работы двигателя 220 В;
• Частота подаваемого тока для работы двигателя 50 Гц.

Конструкция циркуляционных наосов серии BPS 25-6S

Основные конструктивные характеристики элементов насоса данной серии:

• Прочный и надежный корпус моноблочной конструкции, изготовлен из чугуна;
• Горизонтальное размещение в пространстве;
• Закрытый ротор «мокрого» типа;
• Рабочее закрытое колесо центробежного типа, изготовленное из полимера, стойкого к воздействию высоких температур;
• Прочный и надежный вал ротора из металлокерамики, с креплением на подшипниках радиального типа, изготовленных из такого же материала;
• Нержавеющая защитная гильза ротора (сталь марки AISI304);
• Система охлаждения ротора с распылением жидкости при помощи отражательного элемента из нержавеющей стали;
• Двигатель асинхронного типа с алюминиевым корпусом.

Регулирование скорости подачи жидкости пользователем возможно благодаря наличию специального механического клапана. Переключение осуществляется в трех режимах (скоростях).

Крепление насоса на трубопроводе выполняется с применением специальных монтажных гаек, которые поставляются в комплекте с насосом.

Для обеспечения работы электродвигателя, комплект также оснащается кабелем электропитания.

Конструктивные элементы

1 - Корпус насосной камеры; 2 - Рабочее колесо; 3 - Отражатель; 4 - Уплотнительное кольцо; 5 - Радиальный керамический подшипник; 6-      Ротор; 7-      Радиальный керамический подшипник; 8 - Защитная гильза ротора; 9 - Винт; 10 - Крышка коробки выводов; 11 - Конденсатор; 12-  Винт; 13 - Коробка выводов; 14-  Корпус двигателя; 15 - Уплотнительное кольцо; 16 - Статор; 17 - Ввод кабеля; 18 - Информационная накладка; 19 - Переключатель скорости; 20 - Панель выводов; 21 - Уплотнительная прокладка; 22 -  Уплотнительная прокладка; 23 - Уплотнительное кольцо; 24 - Резьбовая пробка; 25 - Винт.

Основные требования к жидкости, перекачиваемой насосом

• Неагрессивные характеристики;
• Вязкость, приближенная к вязкости воды;
• Чистый поток;
• Отсутствие частиц твердой и волоконной структуры;
• Максимальная жесткость – 10 мкг-экв/дм;³
• Максимальная доля железа – 100 мкг/дм³;
• Максимальная доля меди – 10 мкг/дм³;
• Максимальное наличие в воде растворенного кислорода – 20 мкг/дм;³
• Максимальный вес нефтепродуктов – 0,5 мг/дм³;
• Допустимый показатель рН – 8,5-9,5;
• Максимальный состав гликоля – 50%;
• Верхняя и нижняя границы температурного диапазона транспортируемой жидкости – от  -10°С до +110°С.

Параметры безопасности и соответствие стандартам

• Класс электрозащиты IP 44;
• Класс изоляции H;
• Однофазный тип двигателя насоса с установкой конденсатора в коробке выводов;
• Монтаж устройства в соответствии с Приложением А стандарта ДСТУ 6134 (ISO 9906);
• Безопасность, согласно стандартам ДСТУ IEC 60335-2-51-2007, ДСТУ ГОСТ 6134-2009 и ДСТУ 3135.0-95.

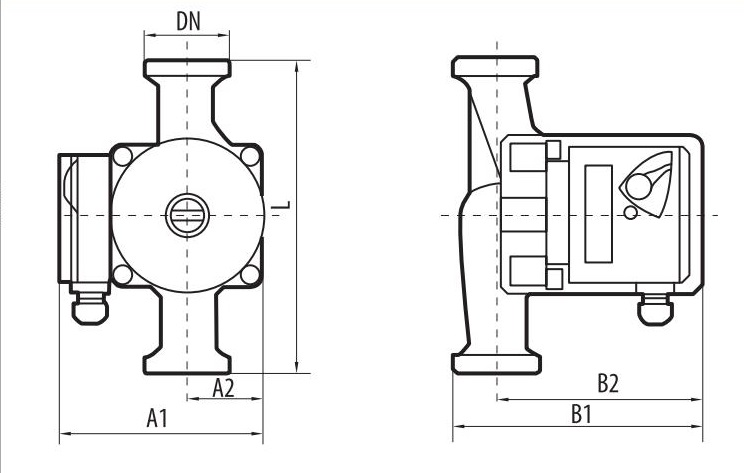

Габаритные размеры насосов серии BPS 25-6S

График зависимости объемной подачи рабочей жидкости, от предоставляемого насосом напора

На графике представлены параметры, достигаемые при следующих условиях и характеристиках жидкости:

• Отсутствие примесей в виде газовых веществ;
• Параметры плотности – 1,0 кг/дм³;
• Кинематическая вязкость – 1 мм²/с;
• Температура +20°С;
• Высота всасывания – 0 м.
