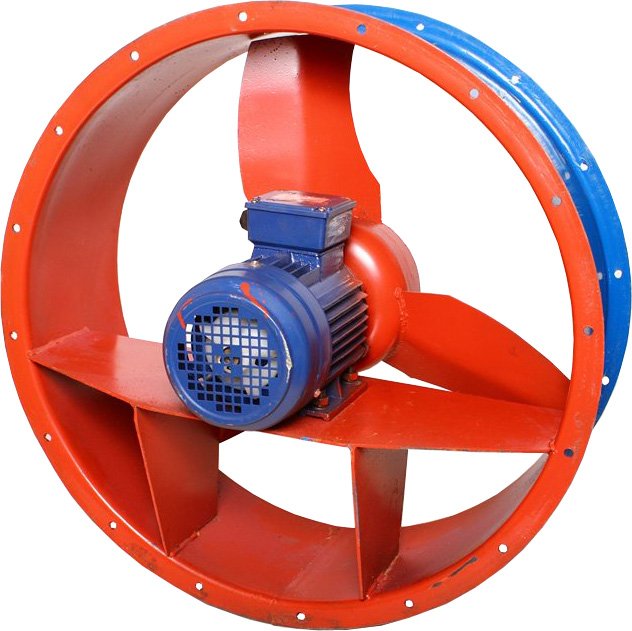

Осьовий вентилятор ВО-06-300-12,5 (4,0/750)

Осьовий вентилятор ВО-06-300-12,5 (4,0 / 750) - особливості та характеристики

Вентилятор моделі ВО-06-300-12,5 (4,0 / 750) - пристрій, основною функцією якого є переміщення повітряних і газо-повітряних мас в робочих, промислових і технологічних просторах і приміщеннях. При цьому вентилятор має конструкцію, адаптовану до роботи в середовищі з наявністю вибухонебезпечного пилу або газів. Конструкція увазі застосування матеріалів високої якості, для забезпечення стійкості і безпеки. Важливий критерій підбору і головна властивість конструкції - відсутність іскріння, що виключає ймовірність появи небажаних ситуацій.

Осьовий вентилятор ВО-06-300-12,5 (4,0 / 750) відрізняється від інших моделей серії застосовуваним двигуном (потужність 3 кВт при обертах вала 750 об / хв), а також технічними характеристиками і продуктивністю.

Використання вентилятора ВО-06-300-12,5 (4,0 / 750) не обмежується для якогось конкретного напрямку. Вони широко застосовуються в самих різних напрямках промисловості, при цьому все ж раціональна їх установка в просторах вибухонебезпечного характеру.

Базові переваги

• Міцні матеріали;
• Якісна збірка, із застосуванням схеми прямого приводу (виконання вентилятора 1);
• Безпека, завдяки відповідності конструкції діючим нормам і стандартам безпеки та охорони праці;
• Хімічна і фізична стійкість до зношування;
• Висока продуктивність;
• Відсутність втрат потужності (все також завдяки прямому приводу);
• Легкість монтажу та експлуатації;
• Оптимальна витрата енерговитрат.

Особливості застосування осьового вентилятора ВО-06-300-12,5 (4,0 / 750)

Серед напрямків і галузей промисловості і виробництва, в яких найбільш часто використовуються вентилятори ВО-06-300-12,5 ( 4,0 / 750), - хімічне виробництво, нафтова і газова переробка, технічне обслуговування агрегатів, металургія, енергетика, виробництво будівельних матеріалів та інші.

Найбільш ефективна робота вентилятора в системах вентиляції приміщень з наявністю в робочому повітрі вибухонебезпечних речовин і пилу. Також осьові вентилятори ВО-06-300-12,5 (4,0 / 750) працюють з машинами та агрегатами для охолодження і сушіння, із зварювальними апаратами, а також у цехах фарбування і на станціях технічного обслуговування.

У цілому, за наявності необхідності, або у разі визначення раціональності, вентилятор ВО-06-300-12,5 ( 4,0 / 750) може бути задіяний у багатьох сферах.

Експлуатація вентилятора - основні вимоги

• Максимум пилових частинок в повітрі робочого приміщення (або газової суміші) 10 мг / м ^3;
• Діаметр пилу не більше 50 мкм;
• Помірний клімат, з температурою повітря навколишнього простору в межах -40 ° С ... + 40 ° С (а також допустима робота вентилятора в тропічному кліматі, при температурі простору не більше + 45 ° С);
• Розміщення вентилятора в просторі за категоріями 3 або 2 згідно ГОСТ (закрите, природно вентильоване приміщення або ж територія під навісом). Також можна розміщувати вентилятор на відкритому повітрі (категорія 1 по ГОСТ), але тільки в умовах помірного клімату, і з обов'язковим застосуванням засобів захисту двигуна від атмосферних опадів;
• Робоча вібрація вентилятора не повинна перевищувати 5 мм / с (а в разі неможливості забезпечити виконання даної умови варто виконувати монтаж вентилятора на віброізолятори).

Конструктивні матеріали для моделі ВО-06-300-12,5 (4,0 / 750)

Відповідно до ТУ У 29.2-00909779-004-2010, для формування конструкції вентилятора ВО-06-300-12 , 5 (4,0 / 750), на вибір користувача можуть застосовуватися:

• Міцний алюміній (або ж сплави алюмінію);
• Легована вуглецева сталь високої міцності;
• Якісна нержавіюча сталь;
• Різнорідні метали.

Якщо Вам важко у виборі - наші фахівці готові надати Вам кваліфіковану консультацію.

Опис конструкції вентилятора та її елементів

Вентилятор ВО-06-300-12,5 (4,0 / 750) складається з таких елементів (які формують його базову комплектацію):

• Корпус;
• Колектор;
• Вхідний патрубок (для надходження повітря);
• Робоче колесо;
• Електродвигун;
• Станина.

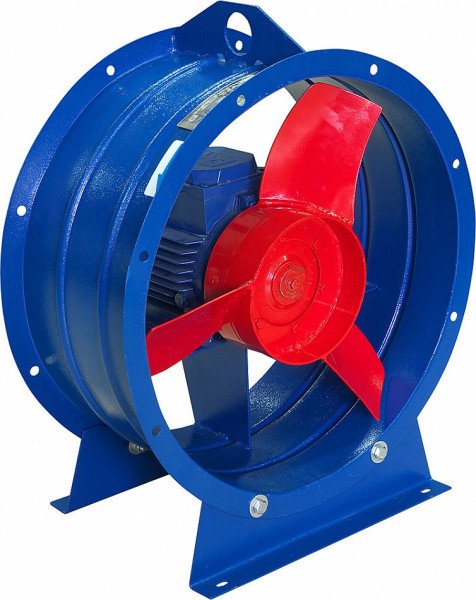

Корпус

Корпус вентилятора сформований у вигляді циліндра. Повітря переміщається в корпусі уздовж його осі. Усередині елемента розміщується також колектор і робоче колесо вентилятора. На зовнішній поверхні корпусу є фланцеві отвори, за допомогою яких виконується приєднання патрубків для подачі повітря до вентилятора.

Колектор

Вентилятор має свій діапазон продуктивності по повітрю, і користувач, використовуючи ручні або автоматичні елементи управління, може змінювати значення продуктивності вентилятора в потрібний момент. Регулювання продуктивності технічно забезпечується колектором (який, після подачі регулюючого впливу, перекриває або розширює прохід між лопатками робочого колеса).

Робоче колесо

Основною функціональний елемент конструкції - робоче колесо - оснащено трьома загнутими назад лопатками. Така їхня форма не тільки дозволяє ефективно захопити повітря, але і практично виключає вірогідність скупчення пилу на поверхні робочого колеса, чим підвищує безпеку роботи пристрою. Обертання робочого колеса - відцентрове, і може виконуватися в праву або ліву сторону (залежно від його виконання). Користувач може вибрати потрібний напрямок обертання колеса по своїх потребах. Встановлюється колесо безпосередньо на вал електродвигуна в комплекті.

Електродвигун

Для приведення вентилятора в дію в комплекті встановлений промисловий електродвигун марки АІР, з номінальною потужністю 3 кВт і частотою обертів вала 750 оборотів за хвилину. Двигун встановлюється в конструкції на поверхню станини.

Станина

Зварна станина являє собою постаментную опору, яка виконує дві функції:

• Утримує базові елементи вентилятора (корпус з внутрішніми елементами, електродвигун);
• Дозволяє закріпити вентилятор на робочому фундаменті або на віброізоляторах.

Найчастіше станина сконструйована з чавуну.

Правила монтажу і пуску осьового вентилятора ВО-06-300-12,5 (4,0 / 750)

• Забезпечувати розміщення та монтаж вентилятора обов'язково слід, спираючись на СНиП 2.04.05 та ГОСТ 12.4.021;
• У разі монтажу вентилятора в його вибухозахищеному виконанні, обов'язково слід застосовувати віброізолятори ВМВ або ВРВ;
• Для найбільш безпечної роботи, обов'язково потрібно заземлення двигуна (згідно ПУЕ);
• Рекомендовано розміщувати вентилятор в приміщенні, в якому немає частого перебування персоналу (або ж в окремому);
• Пробний запуск вентилятора, в загальнопромислових умовах (без агресивних і вибухонебезпечних речовин в просторі) обов'язковий перед введенням в експлуатацію.
