ВЕНТИЛЯЦІЯ ЗВАРЮВАЛЬНОГО ЦЕХУ

ПОСЛУГИ, ЯКІ МИ ПРОПОНУЄМО

Наша компанія пропонує Вам послуги: проектування, постачання наших товарів, монтажу, пуско-налагодження, а також сервісного обслуговування високоякісного енергозберігаючого обладнання для промислових підприємств.

Для Вашого зварювального цеху ми пропонуємо наступне обладнання:
 - витяжні пристрої та поворотно-витяжні пристрої;
 - системи аспірації для виконання різнопланових зварювальних робіт;
 - аспіраційні столи для шліфування і зачистки металу;
 - промислові вентилятори та інше допоміжне обладнання.

Розрахунок і проектування системи вентиляції зварювального виробництва

Співробітники нашої компанії керуються тим принципом, що будь-яка система аспірації повинна бути спроектована по правильним розрахункам!

Ми множимо ресурс роботи вашого обладнання, дбаємо про екологічну безпеку вашого підприємства, запобігаємо ймовірність пожеж і вибухів, піклуємося про здоров'я Ваших співробітників.

Чому витяжна вентиляція так важлива?

Наявність якісної вентиляції необхідно для захисту і підтримки стану здоров'я зварювальника. Планування вентиляції повинно бути розраховано відповідно до СНиП 2.04.05-91 (ДБН В.2.5-67: 2013) руками професіоналів.

Не економте гроші на фахівців. Якісна вентиляція - запорука успішної роботи вашого підприємства!

Чим може бути небезпечна робота зварника?

У процесі зварювання фахівець максимально схильний облучениям ультрафіолетової радіації. Крім того, зварювальний дим містить в своєму складі 80% шкідливих речовин: залізо, силікон, хром та марганець.

Без наявності якісної вентиляції ряд перерахованих речовин потрапляє в легені зварника, а також вбратється в кров спеціаліста. Це може привести до різних захворювань. Використовуючи свій досвід ми пропонуємо Вам послуги очищення повітря від:

• диму, газу і парів;
• дрібного шліфувального пилу;
• масляного аерозолю.

Якою має бути вентиляція у зварювальному цеху?

Відповідно до ГОСТ 12.3.003-86 п.2.1 необхідно максимально передбачити всі варіанти автоматизації і дистанційного керування процесами зварювання.
Місце зварника повинно бути обладнане місцевою витяжною вентиляцією, а цех загальнообмінною вентиляцією.

Що необхідно знати про місцеву витяжну вентиляцію?

Призначення місцевої витяжної вентиляції полягає в тому, що її поле дії обмежується виключно робочим місцем зварника. В повітрі навколо зварювального апарату скупчуються шкідливі для здоров'я хімічні речовини.
Витяжний пристрій необхідно встановити над кожним робочим місцем зварника.

Локальне відведення

Місце зварювання повинно бути огороджене, так як з робочого місця зварника в приміщення повинно потрапляти мінімум відходів і шкідливих речовин.
Щоб зробити правильний розрахунок габаритів і потужності витяжної вентиляції необхідно визначити характер зварювальних робіт.
Дві третини хімічних домішок вловлюється за допомогою куполів, інша маса - загальноцехової витяжкою.

Локальні витяжки малоефективні в тому випадку, якщо під час зварювання необхідно пересуватися уздовж великого об'єкта.

Ознайомтеся з видами витяжної вентиляції

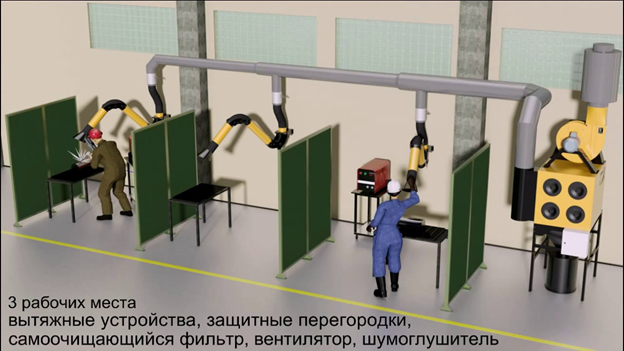

Витяжні пристрої підйомно-поворотного типу
Воздухоприемник фіксують в будь-якому положенні з використанням шарнірів і шлангів, які з'єднують його з централізованою витяжною системою. Конструкція дозволяє усунути до 85% шкідливих для здоров'я хімічних речовин.
Інший варіант монтажу відсмоктувачів - фіксація в зварювальні столи. Їх під'єднують до загальнообмінною вентиляцією цеху.

У яких випадках необхідна загальнообмінна вентиляція?

Зварювання чорних металів з чистою поверхнею потрібно проводити виключно при загальнообмінної вентиляції приміщення.
Критерії продуктивності і повітрообмін (ГОСТ 12.3.003-86, п.2.14.5):

• При проведенні стикового зварювання: 5000 м3 / год на 75 кВА потужності;
• При проведенні точкового і шовного зварювання: 600 м3 / год на кожні 50 кВА.

(ГОСТ 12.3.003-86, п.2.14.5).

Приклади обладнання

Припливно-витяжна система PUSH-PULL
Припливно-витяжна фильтровентиляционная система усуває накопичення, які виділяються в процесі зварювання, різання і інших процесів металообробки:

• зварювальний дим
• аерозолі,
• дрібно-середньодисперсні суха, легко очищається пил.

Фільтровентиляційна система експлуатується в приміщенні як кінцевий пристрій за рециркуляционной схемою.
Вона сконструйована з повітропроводів, обладнаних витяжною гратами, а також одним або двома вентиляторами і самоочищаються фільтрами.
Повітроводи повинні бути встановлені на висоті 4-6 метрів, саме там, де формується шар зварювального диму.

Конфігурація формується за рахунок розташування зварювальних постів, площі приміщення, а також локалізації диму зварювальної зони в приміщенні.

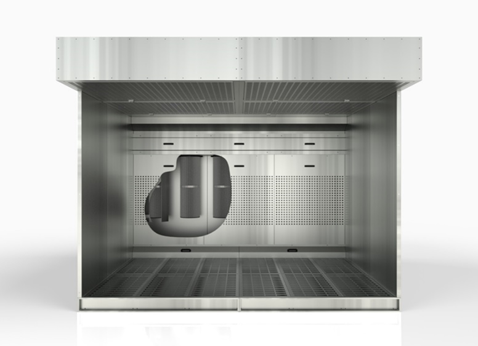

Аспіраційний стенд для шліфування

Основне призначення універсального шліфувального комплексу: шліфування і зачистка об'ємних, великогабаритних металевих конструкцій і виробів.
Ще одна функція аспирационного стенду: шліфування від пилу пневматичним пістолетом перед нанесенням фінішного шару ЛФМ.

Принцип роботи пристрою базується на фільтрації забрудненого повітря з вмістом пилу.

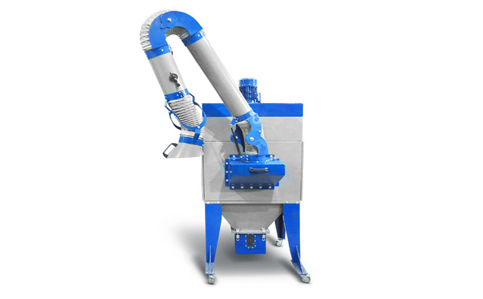

Мобільна фільтруюча установка з поворотно-витяжним пристроєм

Мобільні витяжні установки необхідні для локалізації і витяжки та фільтрації, зварювального диму, пилу і газів.
Пристрій поглинає повітря, очищає його за допомогою фільтра і видуває назад в цех. Функція стисненого повітря сприяє самоочищенню фільтра.

Проведення зварювальних робіт в побутовій обстановці

Зварювальні роботи нерідко проводять в побутових умовах: у гаражах на невеликих складах.
В такому випадку над зварювальним столом необхідно встановити парасольку з витяжним вентилятором, а в протилежній стіні від вхідних дверей або воріт пробурити в стіні отвір.

При установці саморобної витяжки слід передбачити можливість проведення припливного каналу, це дозволить проводити зварювання навіть, якщо закриті ворота гаража.
