Утеплені монтажні стакани Веза СТАМ-200

Утеплені монтажні склянки СТАМ-200 (Веза)

Типорозмір СТАМ	Маса, кг
	Моделі для установки на даху без ухилу			Моделі для установки на даху з ухилом
	200	202	203	210	212	213
35	27	30	34	34	37	41
40	29	33	38	36	40	45
45	31	36	42	39	44	50
51	35	41	47	42	48	54
56	38	45	52	46	53	60
63	51	59	66	62	70	77
71	55	65	72	66	76	84
88	65	77	85	78	90	98
90	67	81	87	80	94	101
109	76	92	100	88	104	112
112	83	101	110	92	110	119
136	90	110	122	100	120	132

Монтажні склянки ВЕЗА СТАМ-200 - загальна характеристика

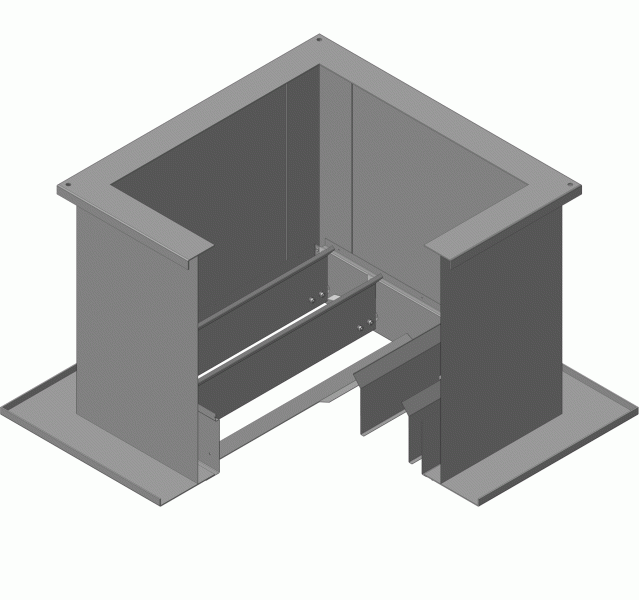

Утеплені монтажні склянки Веза серії СТАМ-200 Монтажный стакан СТАМ 200 Веза.gif знаходять своє застосування в проектах будівельних конструкцій незалежно від типу покрівлі будівель. На горизонтальній поверхні встановлюють СТАМ 200, 202, 203, а на похилій - 210, 212, 213 разом з приточними і витягує вентиляторами класу КРОС/УКРОС, КРОВ/УКРОВ, ВКОП 0 і ОСА.

Дане обладнання виробляється двох виконань:

- Загальнопромислові;

- Корозійностійких.

Конструкція утеплених монтажних склянок

Конструкція склянок серії СТАМ з термоізоляцією - це коробчатая конструкція, що складається з металевої рами, яка несе опорну навантаження, в середині якої прикріплений повітропровід з квадратним перетином, що виготовляється з нержавіючого або оцинкованого металу. Стінки рами повністю прикриті оцинкованими панелями. Термоізоляція знаходиться між воздуховодом і рамою.

Компанія «Веза» пропонує такі моделі утеплених склянок для монтажу на даху без ухилу:

СТАМ-200. У даній моделі клапани відсутні»;
СТАМ-202. Така модель має убудовані клапанами на витяжку;
СТАМ-203 - з вбудованими клапанами на приплив.

Висота таких склянок становить 600 міліметрів, і розраховані вони на товщину снігу не більше 500 міліметрів.

Моделі склянок для монтажу під нахилом:

СТАМ-210 - без клапанів;
СТАМ-212 - з вбудованими клапанами на витяжку;
СТАМ-213 - з вбудованими клапанами на приплив.

Такі склянки доставляються з бічними опорами, які без особливих зусиль можна регулювати в ході монтажу. При монтажі встановлюється кут нахилу, максимальний нахил - 1: 2.

Висота склянок з ухилом варіюється від 750 до 1150 міліметрів, і розраховані вони на товщину снігу понад 500 міліметрів.

Для монтажних склянок з термоізоляцією передбачена додаткова комплектація:

Купити монтажну склянку ВЕЗА СТАМ-200 за вигідною ціною

Звернувшись в нашу компанію Ви маєте унікальну можливість придбати монтажну склянку торгової марки ВЕЗА за найкращою ціною. Для постійних клієнтів діє гнучка система знижок!

Габаритні розміри склянок для установки на даху без ухилу

Типорозмір СТАМ	Розміри, мм										Маса, кг
Типорозмір СТАМ	A	B	C	L	L1	t	n	n1	H	d	200	202	203
35	480	685	520	355	275	137,5	2	12	600	12	27	30	34
40	530	730	565	400	360	180	2	12		12	29	33	38
45	580	780	615	450	390	195	2	12		12	31	36	42
51	630	830	665	500	450	225	2	12		12	35	41	47
56	690	890	725	560	450	225	2	12		12	38	45	52
63	755	960	790	630	585	195	3	16		12	51	59	66
71	840	1040	875	710	585	195	3	16		12	55	65	72
88	1005	1210	1050	880	780	260	3	16		14	65	77	85
90	1050	1230	1090	900	780	260	3	16		14	67	81	87
109	1220	1420	1260	1090	1050	150	7	32		14	76	92	100
112	1350	1450	1390	1120	960	160	6	28		14	83	101	110
136	1505	1700	1545	1370	1260	210	6	28		18	90	110	122

Габаритні параметри склянок для установки на даху з ухилом

Типорозмір СТАМ	Розміри, мм										Маса, кг
Типорозмір СТАМ	A	B	C	L	L1	t	n	n1	H	d	210	212	213
35	480	685	520	355	275	137,5	2	12	750	12	34	37	41
40	530	730	565	400	360	180	2	12	780	12	36	40	45
45	580	780	615	450	390	195	2	12	800	12	39	44	50
51	630	830	665	500	450	225	2	12	800	12	42	48	54
56	690	890	725	560	450	225	2	12	840	12	46	53	60
63	755	960	790	630	585	195	3	16	860	12	62	70	77
71	840	1040	875	710	585	195	3	16	900	12	66	76	84
88	1005	1210	1050	880	780	260	3	16	950	14	78	90	98
90	1050	1230	1090	900	780	260	3	16	970	14	80	94	101
109	1220	1420	1260	1090	1050	150	7	32	1030	14	88	104	112
