Термічні клапани

Термічні клапани Afriso ESBE

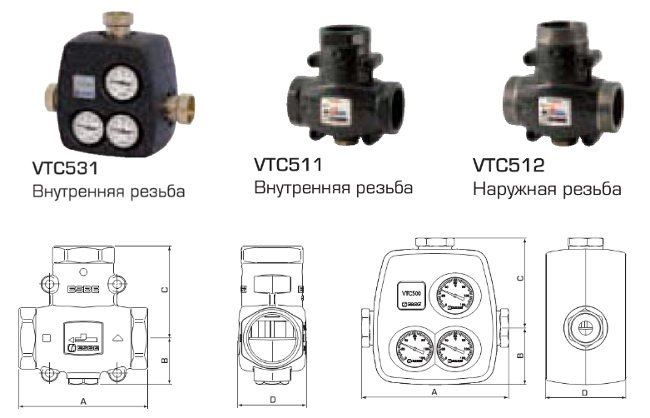

Тип VTC511 ESBE (триходові)

Серія

Матеріал корпусу

Температура відкриття клапана, ° С

З'єднання

Номінальний діаметр (DN)

Номінальний тиск, бар

Максимальна температура, ° С

Коефіцієнт пропускної здатності (Kvs)

Ціна, грн

Тип

Розмір

VTC511

Чавун

50

Внутрішня різьба (Rp)

1 "

25

10

110

9

VTC511

Чавун

55

Внутрішня різьба (Rp)

1 "

25

10

110

9

VTC511

Чавун

60

Внутрішня різьба (Rp)

1 "

25

10

110

9

VTC511

Чавун

65

Внутрішня різьба (Rp)

1 "

25

10

110

9

VTC511

Чавун

70

Внутрішня різьба (Rp)

1 "

25

10

110

9

VTC511

Чавун

75

Внутрішня різьба (Rp)

1 "

25

10

110

9

VTC511

Чавун

50

Внутрішня різьба (Rp)

1 1/4 "

32

10

110

14

VTC511

Чавун

55

Внутрішня різьба (Rp)

1 1/4 "

32

10

110

14

VTC511

Чавун

60

Внутрішня різьба (Rp)

1 1/4 "

32

10

110

14

VTC511

Чавун

65

Внутрішня різьба (Rp)

1 1/4 "

32

10

110

14

VTC511

Чавун

70

Внутрішня різьба (Rp)

1 1/4 "

32

10

110

14

VTC511

Чавун

75

Внутрішня різьба (Rp)

1 1/4 "

32

10

110

14

Серія

Матеріал корпусу

Температура відкриття клапана, °С

З'єднання

Номінальний діаметр (DN)

Номинальний тиск, бар

Максимальна температура, °С

Коефіцієнт пропускної здатності (Kvs)

Ціна, грн

Тип

Розмір

VTC512

Чавун

50

Зовнішня різьба (G)

1 1/4"

25

10

110

9

Тип ATV AFRISO (триходові)

Серія

Матеріал корпусу

Температура відкриття клапана, ° С

З'єднання

Номінальний діаметр (DN)

Номінальний тиск, бар

Максимальна температура, ° С

Коефіцієнт пропускної здатності (Kvs)

Ціна, грн

Тип

Розмір

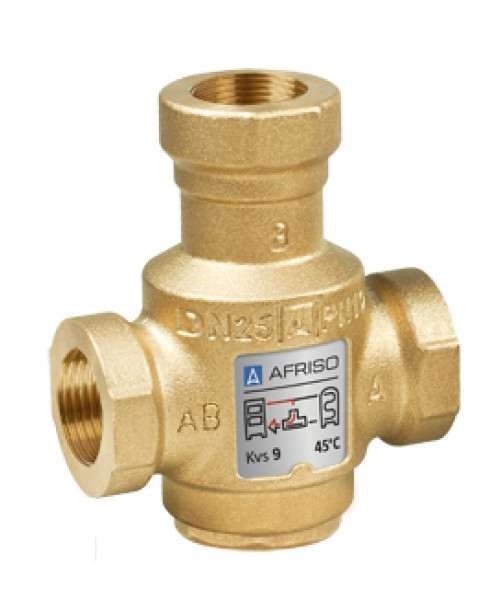

ATV333

Латунь

45

Внутрішня різьба (Rp)

1 "

25

10

95

9

ATV334

Латунь

50

Внутрішня різьба (Rp)

1 "

25

10

95

9

ATV335

Латунь

55

Внутрішня різьба (Rp)

1 "

25

10

95

9

ATV336

Латунь

60

Внутрішня різьба (Rp)

1 "

25

10

95

9

ATV553

Латунь

45

Внутрішня різьба (Rp)

1 1/4 "

32

10

95

12

ATV554

Латунь

50

Внутрішня різьба (Rp)

1 1/4 "

32

10

95

12

ATV555

Латунь

55

Внутрішня різьба (Rp)

1 1/4 "

32

10

95

12

ATV556

Латунь

60

Внутрішня різьба (Rp)

1 1/4 "

32

10

95

12

Тип VTC531 ESBE (триходові)

Серія

Матеріал корпусу

Температура відкриття клапана, ° С

З'єднання

Номінальний діаметр (DN)

Номінальний тиск, бар

Максимальна температура, ° С

Коефіцієнт пропускної здатності (Kvs)

Ціна, грн

Тип

Розмір

VTC531

Чавун

50

Внутрішня різьба (Rp)

1 1/2 "

40

6

110

8

VTC531

Чавун

55

Внутрішня різьба (Rp)

1 1/2 "

40

6

110

8

VTC531

Чавун

60

Внутрішня різьба (Rp)

1 1/2 "

40

6

110

8

VTC531

Чавун

65

Внутрішня різьба (Rp)

1 1/2 "

40

6

110

8

VTC531

Чавун

70

Внутрішня різьба (Rp)

1 1/2 "

40

6

110

8

VTC531

Чавун

75

Внутрішня різьба (Rp)

1 1/2 "

40

6

110

8

VTC531

Чавун

50

Внутрішня різьба (Rp)

2 "

50

6

110

12

VTC531

Чавун

55

Внутрішня різьба (Rp)

2 "

50

6

110

12

VTC531

Чавун

60

Внутрішня різьба (Rp)

2 "

50

6

110

12

VTC531

Чавун

65

Внутрішня різьба (Rp)

2 "

50

6

110

12

VTC531

Чавун

70

Внутрішня різьба (Rp)

2 "

50

6

110

12

VTC531

Чавун

75

Внутрішня різьба (Rp)

2 "

50

6

110

12

Термоелементи до змішувальних клапанів VTC 500, LTC100 ESBE

Найменування

Температура, ° С

Ціна, грн

Термоелемент 50 ° С

50

Термоелемент 55 ° С

55

Термоелемент 60 ° С

60

Термоелемент 65 ° С

65

Термоелемент 70 ° С

70

Термоелемент 75 ° С

75

Напрями та умови використання термічних клапанів

Термічні клапани - елементи регулюючої і захисної арматури, які застосовуються в опалювальних системах, а також в системах охолодження, з метою регулювання температури робочої речовини - теплоносія або холодоагента. Найбільш популярним і раціональним є застосування даного типу клапанів в системах опалення, які застосовують у роботі твердопаливний котел.

Найчастіше в якості робочої речовини виступає вода. Також, при впливі низьких температур, для захисту системи від замерзання, рекомендується застосовувати незамерзаючі рідини з відсотком вмісту гліколю в складі до 50%. При використанні таких сумішей необхідно також враховувати те, що зміст гліколю призводить до збільшення в'язкості і теплоємності рідини, що в підсумку також зменшує вихідний ефект роботи клапана (на 30-40%, при вмісті гліколю 30-50%). Але варто пам'ятати, що відсоток гліколю нижче 30% не зробить необхідного дії для захисту від замерзання, і підбирати склад теплоносія правильно, залежно від потреб в роботі.

Чого дозволить досягти застосування термічних клапанів AFRISO?

Головною функцією термічних клапанів AFRISO ESBE є захист котла та системи опалення в цілому від ряду можливих негативних явищ, які заподіює недостатня температура нагріву теплоносія в зворотному потоці:

• Корозія, заподіяна впливом низьких температур;
• Накопичення забруднень в димоході (у вигляді сажі), а також на теплообміннику котла.

Отже, використання термічних клапанів дозволить підвищити термін експлуатації котельного обладнання, а також оптимізувати процес згоряння палива в котлі, зберегти тепловіддачу і ефективність роботи системи опалення на належному рівні. ККД котла із застосуванням термічних клапанів AFRISO підвищується, завдяки збалансованій регулюванню. Крім того, витрати енергії також оптимізуються, завдяки тому, що регулювання температури теплоносія виконується з урахуванням роботи акумулюють баків та іншого допоміжного обладнання. Котел буде захищений від перегріву, а також від появи та впливу перепаду температур. В цілому, таким чином досягається загальний баланс в роботі системи.

Термічний клапан - принцип роботи

Робота клапана не вимагає виконання його попереднього налаштування, що є додатковою зручністю і економить час.

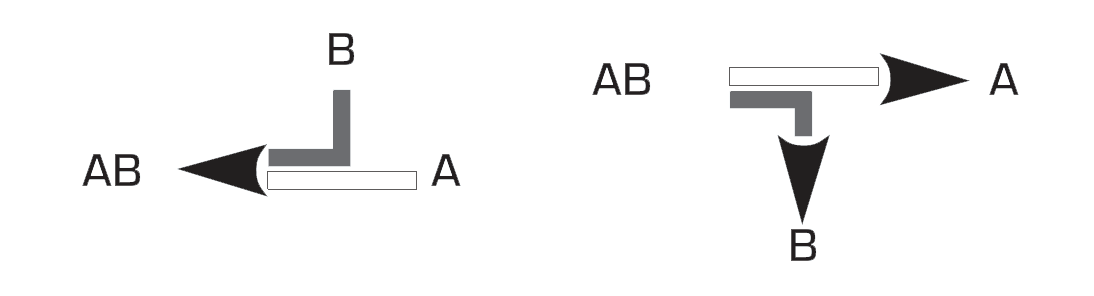

Схеми роботи клапана позначена на малюнку:

• Схема 1: потік А є регулюючим, і включається в основний потік теплоносія АВ при необхідності регулювання його температури. Відкриття механізму клапана здійснюється вбудованим термостатом, при досягненні теплоносієм певної температури (температура відкриття клапана). Клапан відкривається на певний рівень, внаслідок чого виконується подача регулює (холодного чи гарячого, залежно від системи) потоку в основний. Повною мірою клапан буде відкритий у разі перевищення температури, необхідної для відкриття клапана, на 10 ° С;
• Схема 2: з'єднання А відкривається при рівні температури виходить змішаної води сполуки AB, необхідної для відкриття клапана. Потік B буде закритий повністю після досягнення рівня температури потоку А, який буде вище температури відкриття клапана на 10 ° C.

Для коректного функціонування термічного клапана AFRISO ESBE рекомендується використовувати байпас (обхідний контур). Його застосування забезпечить природну циркуляцію теплоносія в системі, навіть при виникненні аварійного відключення насоса, виходу обладнання з ладу або відключення електрики в мережі. Таким чином, обладнання буде додатково захищене від виникнення аварії.

Монтаж і сервісне обслуговування клапана

Робота клапана не залежить від способу та напрямки його розміщення в системі.

Для можливості легкої заміни клапана, при виникненні такої необхідності, рекомендується встановити на з'єднання запірний вентиль (що не є обов'язковим у роботі , а застосовується фактично для забезпечення заміни термічного клапана без зупинки роботи всієї системи).

Серія термічних клапанів VTC531 ESBE вже включає в комплект:

• Три кульових вентиля для відключення клапана на момент обслуговування (діаметр внутрішньої різьби 1 "-2");
• Адаптер насоса (діаметр внутрішньої різьби 1 1/2 ");
• Ізоляційний комплект;
• Три термометра.

Отримати якісну консультацію по підбору термічного клапана AFRISO ESBE Ви можете у наших фахівців. Представлений модельний ряд клапанів дозволить виконати підбір для кожного користувача, виходячи з потреб і характеристик системи.
