Системи розподілу, колектори

Системи розподілу для нагрівання і охолоджування - колектори ProCalida AFRISO

Модель колектора

Матеріал корпусу

Кількість контурів

Відстань між контурами, мм

Максимальні робочі параметри

Ціна, грн

Тиск, бар

Температура, ° С

ProCalida EF1 / 2

Поліамідний пластик

2

50

6

90

ProCalida EF1 / 3

Поліамідний пластик

3

50

6

90

ProCalida EF1 / 4

Поліамідний пластик

4

50

6

90

ProCalida EF1 / 5

Поліамідний пластик

5

50

6

90

ProCalida EF1 / 6

Поліамідний пластик

6

50

6

90

ProCalida EF1 / 7

Поліамідний пластик

7

50

6

90

ProCalida EF1 / 8

Поліамідний пластик

8

50

6

90

ProCalida EF1 / 9

Поліамідний пластик

9

50

6

90

ProCalida EF1 / 10

Поліамідний пластик

10

50

6

90

ProCalida EF1 / 11

Поліамідний пластик

11

50

6

90

ProCalida EF1 / 12

Поліамідний пластик

12

50

6

90

Додаткове обладнання для колекторів ProCalida

Найменування

Ціна, грн

Распределитель для колектора на 1 контур

Распределитель для колектора на 2 контури

Распределитель для колектора на 3 контуру

Распределитель для колектора на 4 контура

Распределитель для колектора на 5 контура

Распределитель для колектора на 6 контурів

Байпас з клапаном для зливу і перепускним клапаном зі шкалою регулювання 0,1-0,5 бар

Привід TSA-02, нормально закритий, з різьбленням M30x1,5 і напругою живлення 230 В

Приводи електротермічні (термоприводи) TSA AFRISO

Модель

Матеріал корпусу

Внутрішня різьба

Робоча напруга

Час відкриття, хв

Витрата, м ^{3/ год}

Розміри, мм

Ступінь захисту

Ціна, грн

Шток

Зажим

TSA-02

Пластик

М30х1,5

230 АС

До 5

3,5

3,2

10,8

IP54

TSA-02

Пластик

М30х1,5

24 АС / DC

До 5

3,5

3,2

10,8

IP54

TSA-02

Пластик

М28х1,5

230 АС

До 5

3,5

3,2

10,8

IP54

TSA-03

Пластик

М30х1,5

230 АС

До 5

3,5

3,2

10,8

IP40

TSA-03

Пластик

М30х1,5

24 АС / DC

До 5

3,5

3,2

10,8

IP40

Колектори ProCalida AFRISO для системи «теплої підлоги» - аспекти використання

Поряд з традиційними системами опалення, що застосовують в основі роботи рідину (воду), сучасний простір квартир і офісних приміщень досить часто оснащується такою системою, як водяний «тепла підлога». Звичайно, адже дана система часто стає хорошою альтернативою традиційному опаленню, а також може виступати як гідне доповнення системи підтримки комфорту в приміщенні.

Робота системи «теплої підлоги» також повинна бути оптимізованою, як з точки зору витрат теплоносія, так і з точки зору комфорту , ефективності тепловіддачі і економічності в роботі, а тому для таких систем також рекомендується застосовувати спеціальне обладнання для регулювання та розподілу нагрівання та охолодження.

Торгова марка AFRISO представляє колектори ProCalida, як пристрої (комплекти) для ефективного регулювання нагріву «теплої підлоги».

Установка колектора можлива як у нагрівальному, так і в охолодному контурі системи.

Базові функції систем розподілу ProCalida AFRISO

Застосування колекторів ProCalida AFRISO забезпечить:

• Правильний рух прямого і зворотного потоків теплоносія в контурі системи;
• Рециркуляцію потоку рідини;
• Рівномірний розподіл і нагрівання теплоносія в системі «теплої підлоги»;
• Регулювання рівня тиску в системі і зниження тиску при його виході за нормальні межі;
• Заповнення необхідного обсягу теплоносія в системі, а також забезпечення його відводу (слива);
• Контроль температури нагріву теплоносія;
• Захист системи «теплої підлоги» при виникненні аварійних ситуацій.

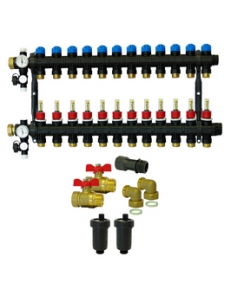

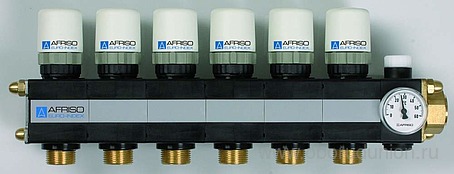

Конструктивні особливості і комплектація системи розподілу AFRISO

Корпус системи розподілу ProCalida AFRISO має модульну конструкцію, що спрощує його обслуговування та встановлення. Для виготовлення корпусу застосовується якісний пластик високої міцності, що додатково підвищує надійність пристрою, не збільшуючи його вагу.

Основне підключення колектора в систему виконується за допомогою з'єднання з накидною гайкою (зовнішня різьба 1 "). Гнучке підключення системи можна розмістити , на вибір, по зручності - з лівого чи з правого боку, а також знизу (застосовуючи для цього кутове коліно).

У комплектацію системи розподілу ProCalida включені:

• Колектори - подаючий і зворотний;
• Витратоміри з клапанами для регулювання;
• Підйомні клапани (для забезпечення рециркуляції, привід купується окремо);
• Автоматичні воздухоотводчики (2 штуки, матеріал - пластик);
• Клапан наповнення;
• Клапан зливу;
• Термометри (2 штуки);
• Датчики температури (по одному на лінію циркуляції і рециркуляції теплоносія);
• Подовжувач на 60 мм;
• Сполучні коліна (2 штуки, матеріал - латунь);
• Кульові крани (2 штуки, матеріал - латунь);
• Прокладки для ущільнення (2 штуки).

Циркуляція рідини в контурах системи «теплої підлоги», на вибір, може здійснюватися спільно з застосуванням запірних клапанів або витратомірів.

Відведення повітря в простір може виконуватися також шляхом застосування повітрявідводчика (у комплекті), або встановленої додатково ручний витяжки, а також випускного крана.

Моделі колекторів ProCalida AFRISO дозволяють підключити від 2 ло 12 контурів в системі одночасно, що дозволяє застосовувати дані пристрої в досить широкому спектрі , спільно з системами різної складності.

Також, крім підбору моделі готової системи розподілу для роботи з певною кількістю контуром, надана можливість додаткового придбання розподільника колектора (на 1 -6 контурів).

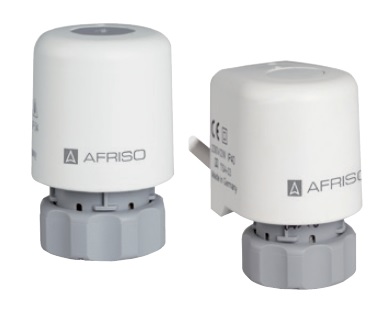

Термоприводи TSA AFRISO для систем розподілу

Термоприводи TSA AFRISO застосовуються спільно з системами розподілу ProCalida, для автоматичного регулювання підйомних клапанів (клапанів рециркуляції гарячої води). Термопрівод працює в парі з програмованим або кімнатним термостатом, від якого на механізм приводу виконується подача регулює сигналу для коригування температури теплоносія в контурі.

Приводи конструюються нормально закритими. У конструкції також є індикатор робочого положення. Привід комплектується кабелем живлення довжиною 1 м.

Використання термопріводов TSA AFRISO, крім колекторів ProCalida, можливо також із промисловими розподільниками IN.
