Схеми підключення вентиляторів ВЕНТС (Vents) ВН

Підключення до електромережі базових моделей вентиляторів з трьохшвидкісними двигунами

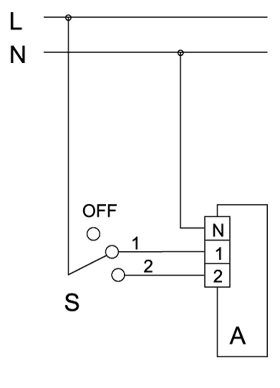

ВНВ-1 80 ВНВ-1 80 КП ВНВ-1 80 КВ ВН-1 80 ВН 80 ВНВ-1 80 КВК ВН-1 80 К ВН 80 К ВНВ-1С 80 ВНВ-1С 80 КП ВНВ-1С 80 КВ ВН-1С 80 ВН-С 80 ВНВ-1С 80 КВК ВН-1С 80 К ВН-С 80 К		Вентилятор управляється зовнішнім перемикачем S (наприклад, П3-1-300). У ручному режимі проводиться відключення вентилятора або включення будь-якої з трьох швидкостей.

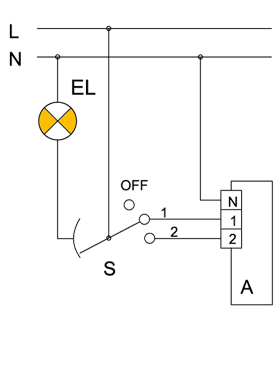

		Вентилятор управляється за допомогою зовнішнього перемикача S (наприклад, П3-1-300). У ручному режимі проводиться відключення вентилятора або включення будь-який з трьох швидкостей. При цьому у вимкненому положенні вентилятора світло теж вимкнений, а при включенні будь-якій швидкості світло увімкнено. Тобто світло підключений паралельно вентилятору. Окреме включення світла без вентилятора і вентилятора без світла неможливо.
Підключення до електромережі базових моделей вентиляторів з двохшвидкісними двигунами
ВНВ-1(А,Б,Д) 80 ВНВ-1(А,Б,Д) 80 КП ВНВ-1(А,Б,Д) 80 КВ ВН-1(А,Б,Д) 80 ВН-(А,Б,Д) 80 ВНВ-1(А,Б,Д) 80 КВК ВНВ-1(А,Б,Д) 80 К ВНВ-1(А,Б,Д) 80 К		Вентилятор управляється зовнішнім перемикачем S (наприклад, П2-1-300). У ручному режимі проводиться відключення вентилятора або включення будь-який з двох швидкостей.
		Вентилятор управляється за допомогою зовнішнього перемикача S (наприклад, П2-1-300). У ручному режимі проводиться відключення вентилятора або включення будь-який з двох швидкостей. При цьому у вимкненому положенні вентилятора світло теж вимкнений, а при включенні будь-якій швидкості світло увімкнено. Тобто світло підключений паралельно вентилятору. Окреме включення світла без вентилятора і вентилятора без світла неможливо.

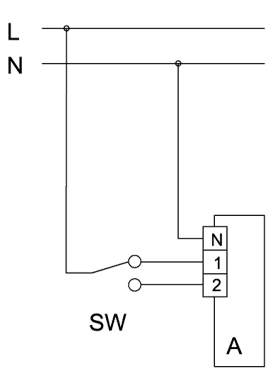

		Вентилятор постійно підключений до електромережі і працює. Перемикач SW дозволяє змінити швидкість обертання вентилятора.
Підключення тих моделей вентиляторів, які мають опції звичайного або регульованого таймера («Т» і «ТР») та інтервальний перемикач («І») і двошвидкісний двигун
ВНВ-1(А,Б,Д) 80 (Т, ТР, И) ВНВ-1(А,Б,Д) 80 КП (Т, ТР, И) ВНВ-1(А,Б,Д) 80 КВ (Т, ТР, И) ВН-1(А,Б,Д) 80 (Т, ТР, И) ВН-(А,Б,Д) 80 (Т, ТР, И) ВНВ-1(А,Б,Д) 80 КВК (Т, ТР, И) ВНВ-1(А,Б,Д) 80 К (Т, ТР, И) ВН-(А,Б,Д) 80 К (Т, ТР, И)		Підключення вентиляторів з таймером (звичайним і регульованим). Коли перемикач SB замкнутий (включений) вентилятор завжди працює на першій швидкості, а коли розімкнуть - вимкнений. Перемикач S1 дозволяє включити вентилятор на другу швидкість і освітлення одночасно. При цьому вентилятори переключаться на другу швидкість з певною затримкою. Затримка включення у вентиляторах з опцією «Т» (таймер) становить 50 секунд, а в вентиляторах з опцією «ТР» (регульований таймер) може виставлятися вами від 0 секунд до 150. Після розмикання (виключення) S1 світло згасне а вентилятор буде працювати певний час. Час роботи після вимкнення S1 складе 6 хвилин для вентиляторів з опцією «Т» (таймер) і від 2 хвилин до 30 (ви виставляєте час в цьому діапазоні) для вентиляторів з опцією « ТР» (регульований таймер). Після відпрацьованого часу вентилятор вимикається, якщо перемикач SB розімкнуть (вимкнений) або перейде в режим роботи на мінімальній швидкості, якщо вимикач SB зімкнуть (включений). Підключення вентиляторів з інтервальним перемикачем «І». Вузол вентиляторний постійно працює на мінімальній швидкості обертання якщо перемикач SB увімкнений (зімкнуть), а вимкнений, якщо перемикач SB відключений (розімкнути). На другу швидкість вентилятор включається періодично в автоматичному режимі. Інтервал включення встановлюється вручну в діапазоні від 0,5 годин до 15. На другій швидкості вентилятор працює на протязі 10 хвилин. При включенні перемикача S1 вентилятор так само включиться на другу швидкість обертання, а паралельно з ним і освітлення. Затримка перед включенням другої швидкості складе 50 секунд. Після відключення перемикача S1 вимкнеться освітлення, а вентилятор повернеться в режим інтервального роботи.
Підключення до електромережі моделей вентиляторів з опцією «Ф» (фотодатчик)

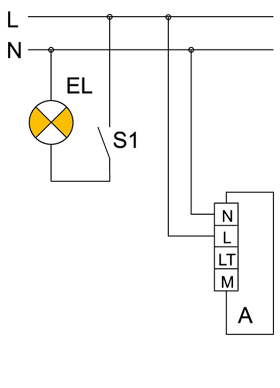

ВНВ-1(А,Б,Д) 80 Ф ВНВ-1(А,Б,Д) 80 КП Ф ВНВ-1(А,Б,Д) 80 КВ Ф ВН-1(А,Б,Д) 80 Ф ВН-(А,Б,Д) 80 Ф ВНВ-1(А,Б,Д) 80 КВ К Ф ВН-1(А,Б,Д) 80 К Ф ВН-(А,Б,Д) 80 К Ф		Вентилятор вимкнений в початковому стані. Після включення освітлення вентилятор з допомогою фотодатчика включається на другу швидкість обертання. При цьому затримка включення складе 50 секунд. При виключенні освітлення вентилятор буде продовжувати свою роботу поки не закінчиться час, встановлений на таймері. Воно може становити від двох до тридцяти хвилин. Після закінчення виставленого на таймері часу вентилятор автоматично вимкнеться. У даній схемі підключення перша швидкість обертання вентилятора не задіяна.

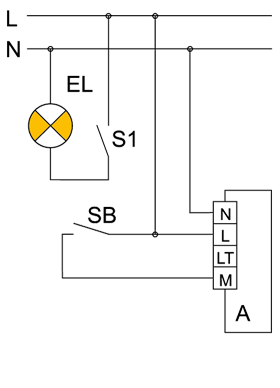

		Якщо вимикач SB замкнутий (включений), то вентиляторний вузол постійно працює на включеній першій швидкості обертання. Після включення освітлення вентилятор з допомогою фотодатчика включається на другу швидкість обертання. При цьому затримка включення складе 50 секунд. При виключенні освітлення вентилятор буде продовжувати свою роботу поки не закінчиться час, встановлений на таймері. Воно може становити від двох до тридцяти хвилин. Після проходження цього часу вентилятор переключиться на першу швидкість обертання (якщо вимикач SB замкнутий) або вимкнеться (якщо вимикач SB розімкнути) .
Підключення моделей двошвидкісних вентиляторів з опцією «Датчик вологості» (Н)

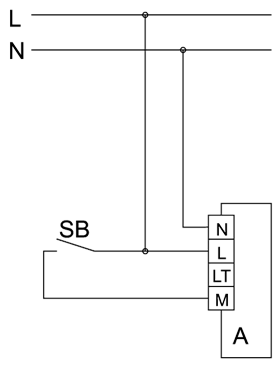

ВНВ-1(А,Б,Д) 80 Ф ВНВ-1(А,Б,Д) 80 КП Ф ВНВ-1(А,Б,Д) 80 КВ Ф ВН-1(А,Б,Д) 80 Ф ВН-(А,Б,Д) 80 Ф ВНВ-1(А,Б,Д) 80 КВ К Ф ВН-1(А,Б,Д) 80 К Ф ВН-(А,Б,Д) 80 К Ф		При замкнутому вимикачі SB вентиляторний вузол постійно обертається на першій швидкості, і вимкнений, коли вимикач SB розімкнутий. Якщо відносна вологість приміщення підвищиться до виставленого значення (регулюється від 60 відсотків до 90) вентилятор включиться на другу швидкість автоматично. Вентилятор буде продовжувати працювати до пониження рівня відносної вологості, а після її нормалізації вимкнеться (вимикач SB розімкнути) або переключиться на першу швидкість обертання (вимикач SB зімкнутий).
		На першій швидкості вентилятор працює постійно. Якщо відносна вологість приміщення підвищиться до виставленого значення (регулюється від 60 відсотків до 90) вентилятор включиться на другу швидкість автоматично. Вентилятор працюватиме до пониження рівня відносної вологості, а після її нормалізації продовжить працювати на першій швидкості обертання. Вимикач S1 дозволяє вручну включити вентилятор на другу швидкість обертання одночасно з освітленням в приміщенні. У цьому випадку затримка включення вентилятора складе 50 секунд.

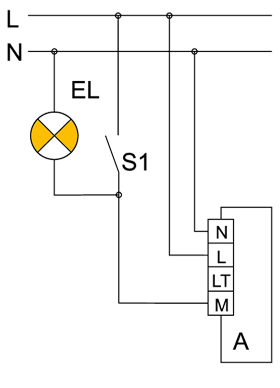

		Освітлення в приміщенні і перша швидкість обертання вентилятора включаються і вимикаються вимикачем S1 одночасно. Якщо відносна вологість приміщення підвищиться до виставленого значення (регулюється від 60 відсотків до 90) вентилятор включиться на другу швидкість автоматично. Вентилятор працюватиме до пониження рівня відносної вологості, незалежно від стану вимикача S1.
		У початковому положенні вентилятор знаходиться у вимкненому стані. Якщо відносна вологість приміщення підвищиться до виставленого значення (регулюється від 60 відсотків до 90) вентилятор включиться на другу швидкість автоматично. Вентилятор працюватиме до пониження рівня відносної вологості. Крім того, на другу швидкість обертання вентилятор можна включити одночасно з освітленням вимикачем S1. У цьому випадку затримка включення вентилятора дорівнює 50 секундам . У цій схемі перша швидкість обертання вентилятора не задіяна.
