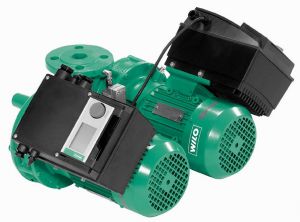

З сухим ротором

Особливості циркуляційного насоса з «сухим» ротором

Показник ККД такого насоса в більшості випадків досягає показника близько 80%. Можливо також підвищення даного показника, що залежить від системи і впливають чинників. Тому, насоси з «сухим» ротором досить рідко використовуються в побутовому напрямку.

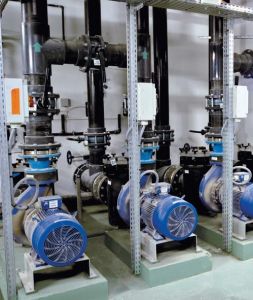

Ефективне застосування насоси з «сухим» ротором знаходять в системах, що вимагають перекачування великого обсягу робочої рідини. Відповідно, в основному вони монтуються у великих установках і навіть комплексах.

Основними напрямками використання «сухих» насосів стали:

• Системи комунального опалення;
• Системи промислового опалення;
• Деякі виробничі процеси.

У цілому, у зв'язку з такими особливостями, вартість «сухого» насоса буде вище його аналога по робочих параметрах, але з «мокрим» ротором.

Як стає ясно, ротор в даному типі насоса не контактує з рідиною, що перекачується.

Що стосується конструктивного виконання - основна насосна частина розташована з ущільненням щодо електродвигуна. Це є першим, і найважливішою відмінністю насоса з «сухим» ротором від «мокрого». Використовується ущільнення ковзного торцевого типу.

Герметизація насоса в процесі обертання ротора здійснюється завдяки утворенню тонкого шару водяної плівки. Це можливо, оскільки в контурі рівень робочого тиску води - вище показника атмосферного.

Залежно від способу приєднання ротора, існує два типи насосів з «сухим» ротором:

• Відцентрові з кріпленням ротора на фланці;
• Відцентрові з кріпленням ротора за допомогою муфти.

Муфтові насоси можуть використовувати ущільнення у вигляді ковзного з'єднання або сальника (залежно від типу і характеристик рідини, яка циркулює в контурі і перекачується насосом).

Також, існує різниця в типах, залежно від принципу розташування всмоктуючого і напірного патрубків насоса:

• Прямоточний насос - обидва патрубка в якому розташовані на одній осі з однаковими умовними проходами. Розташування в конструкції основного вала і електромотора ніяк не впливають на роботу насоса. Такий пристрій монтується безпосередньо на трубопроводі за допомогою консолі або фундаменту;
• Кутовий насос - в якому напірний патрубок розташовується у вертикальній площині, а всмоктуючий (діаметр якого, до того ж, більше) - в горизонтальній.
