Редуктори тиску води

Редуктори тиску води AFRISO

Матеріал корпуса

З'єднання

Приєднання під манометр

Тиск, бар

Макс. доп.температура, °С

Макс. конц-я гліколю, %

Ціна, грн

Тип

Діаметр

Тип

Діаметр

На виході

Макс.

Латунь

Внутр.

1/2"

Двостор. внутр.

1/4"

0,5 – 6 (регульоване)

25

80

50

Латунь

Внутр.

3/4"

Двостор. внутр.

1/4"

0,5 – 6 (регульоване)

25

80

50

Латунь

Внутр.

1"

Двостор. внутрішнє

1/4"

0,5 – 6 (регульоване)

25

80

50

Латунь

Внутр.

1/4"

Двостор. внутр.

1/4"

0,5 – 6 (регульоване)

25

80

50

Редуктори тиску води Afriso - якісні елементи для підтримки робочого рівня тиску в опалювальній системі

Серед арматурних елементів Afriso не менш важливими будуть редуктори тиску води (вони ж - редукційні клапани), основним завданням яких є контроль і стабілізація рівня тиску в робочій системі. Також в роль даних елементів входить зменшення і обмеження критичного рівня тиску. Перераховані можливості дозволяють компенсувати перепади тиску, тим самим захистивши систему опалення та водопостачання від небажаних негативних наслідків.

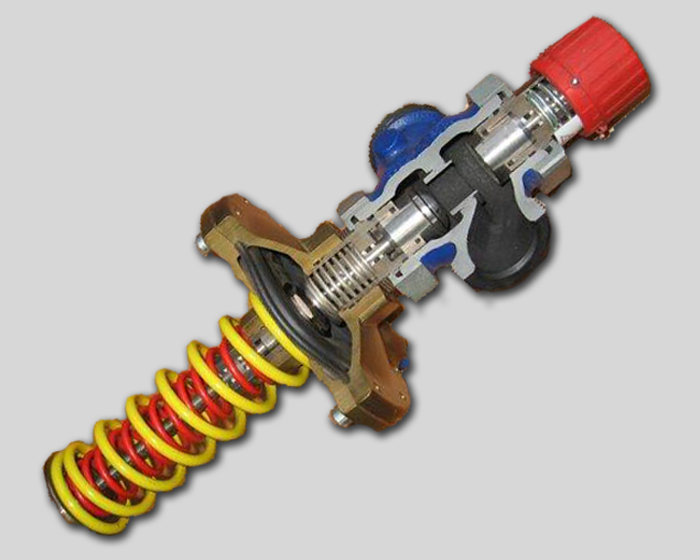

Конструкція і принцип роботи редуктора

В якості конструктивного матеріалу для редукторів тиску Afriso застосовується латунь.

У процесі застосування редуктора, завдяки його пружинно-мембранному механізму надлишок тиску, який з'являється в системі, піддається компенсації, що дозволяє зробити рівень робочого тиску стабільним. Компенсація тиску виконується за рахунок зміни розтягування пружинно-мембранного механізму і вирівнювання зусиль пружини і мембрани внаслідок впливу на нього надлишкового тиску.

Робота організована так: при підвищенні тиску води в системі, вихідний тиск редуктора зменшується, в результаті чого також зменшується зусилля на діафрагму . При цьому компенсація тиску здійснюється за рахунок збільшення зусилля на пружину, що дозволяє відкрити клапан, який дозволить вивести надлишок теплоносія, що створює надлишок тиску, в магістраль, і залишити його в такому положенні до тих пір, поки робочий тиск на виході редуктора не досягне показника, який був заданий при його налаштуванні.

Стабілізація тиску в процесі роботи редуктора здійснюється по всій системі. При цьому важливо, сто робота клапана не залежить від стрибків тиску (перепади не є свого роду похибкою).

Така робота редуктора робить його більш переважним в порівнянні з іншими елементами запобіжної арматури - наприклад, з атоматичний, які, замість компенсації тиску спеціальним механізмом і відведення надлишку в магістральний потік виконують відведення надлишку тиску в зовнішній простір. Останнє в підсумку може призвести до появи опіків і травм, у разі попадання теплоносія на шкіру людини, а тому вимагають підведення додаткових трубок для збору та відведення надлишків носія тепла. Як результат - редуктори тиску є більш оптимізованим варіантом елементів арматури для контролю і запобігання впливу надлишку і перепаду тиску в системі.
