Витратоміри

Витратоміри Afriso

Модель

Мате-ріал корпусу

Номі-нальна ширина

Тип

Підключення

Макс. раб. темп, ° С

Макси-мальний тиск, бар

Принцип вимі-рювання

Діапазони вимі-рювання, л / хв

Ціна, грн

Тип

Розмір

Пос-тійна

Коротко-часна

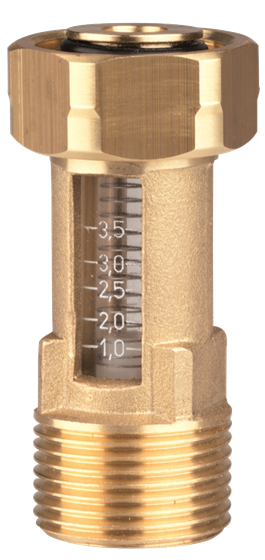

DFM10-1M

Латунь

DN10

-

Зовнішня різьба х накидна гайка

G3 / 4 "x G3 / 4" (євро-конус)

100

-

10

Поплавок з контр-пружиною

1-3,5

DFM15-2M

Латунь

DN15

А

Зовнішня різьба х зовнішня різьба

G3 / 4 "хG3 / 4"

G1 "хG1"

120

160

10

Поплавок з контр-пружиною

1-6

2-12

8-28

8-38

(на вибір)

В

Зовнішня різьба х накидна гайка

G3 / 4 "хG3 / 4"

G1 "хG1"

З

болтове з'єднання із затискним кільцем для мідної труби

Ø 22мм

DFM20-2M

Латунь

DN20

D

Зовнішня різьба х зовнішня різьба

G 1 "х G 1"

120

160

10

Поплавок з контр-пружиною

5-42

20-70

(на вибір)

Е

Зовнішня різьба х зовнішня різьба

G1 1/4 "хG1 1/4"

F

Зовнішня різьба х накидна гайка

G1 1/4 "хG1 1/4"

G1 1/2 "хG1 1/2"

Витратоміри Afriso - призначення

У застосуванні будь-якої системи (опалювальної або системи водопостачання), крім контролю і регулювання її робочих параметрів, таких як температура, тиск і т.п. важливо також передбачити можливість контролю (вимірювання) витрати робочого речовини (води, тепло- або холодоносія). Для цього застосовуються спеціальні пристрої, які називаються витратомірами.

Витратоміри марки Afriso виготовляються з латуні, мають зручне приєднання. Користувач може підібрати необхідний тип витратоміра, з параметрами, які будуть придатними для конкретної системи, зі своїми умовами і робочими показниками.

Своє застосування витратоміри Afriso знаходять в системах:

• Опалення (в тому числі з сонячними установками);
• Охолодження (включаючи кондиціонери);
• У геотермічних установках.

Застосування їх в основному актуально для систем, робочою речовиною в яких є холодна або гаряча вода. Також допускається установка даних витратомірів в системах з іншими типами речовин (водних сумішей, що включають антифриз та інші речовини), що включають добавки для захисту від корозії й замерзання, типового типу застосування.

Крім функції вимірювання витрати, застосування витратомірів Afriso дозволить забезпечити контроль потоків рідини в зазначених кліматичних системах.

Моделі витратомірів Afriso - основні відмінності

Серед моделей представлені три варіанти:

• DFM 10-1M;
• DFM 15-2M (з функцією запірного клапана);
• DFM 20-2M (з функцією запірного клапана).

Базове відміну дані моделі витратомірів мають в номінальному показнику ширини, тип і розмір підключення до системи, а також допустимих робочих параметрах тиску , температури. Крім того, кожна модель має можливість опціонального підбору певного діапазону витрати.

Комплектація і переваги витратомірів

У комплект витратомірів Afriso DFM додатково включені:

• Вбудований кульовий кран для настройки та блокування;
• Елементи для індикації витрати рідини в л / хв.

Перевагами витратомірів Afriso DFM є проста настройка, яка не вимагає застосування діаграм, таблиць з даними або задіяння яких-небудь додаткових вимірювальних приладів. А також проста конструкція, яка до того ж, надає кілька варіантів підключення витратоміра в систему.

Способи монтажу

Витратоміри Afriso також мають перевагу в своєму розміщенні, оскільки допускається три варіанти їх монтажу в системі:

• Горизонтальний;
• Похилий;
• Вертикальний.

Очевидно, що застосування пристроїв для вимірювання витрати рідини представленої марки стане оптимальним і сучасним рішенням, яке дозволить ефективно виконати контроль витрати, при оптимальній ціні за високу якість продукції.
