Приводи-контролери

Приводи-контролери Afriso ESBE

Тип CRA

Серія

Діапазон температур, ° С

Живлення, В

Час повороту на 90 °, сек

Крутний момент, Нм

Комплектація

Ціна, грн

CRA111

+ 5 ... + 95

230

30

6

Датчик температури теплоносія 1,5 м

Комплект для швидкого монтажу на клапан

CRA112

+ 5 ... + 95

24

30

6

Датчик температури теплоносія 1,5 м

Комплект для швидкого монтажу на клапан

CRA121

+ 5 ... + 95

230

120

15

Датчик температури теплоносія 1,5 м

Комплект для швидкого монтажу на клапан

CRA122

+ 5 ... + 95

24

120

15

Датчик температури теплоносія 1,5 м

Комплект для швидкого монтажу на клапан

Тип CRB

Серія

Діапазон температур, ° С

Живлення, В

Час повороту на 90 °, сек

Крутний момент, Нм

Комплектація

Ціна, грн

CRВ111

+ 5 ... + 95

230

30

6

Датчик кімнатної температури 20 м

Датчик температури теплоносія 1,5 м

Комплект для швидкого монтажу на клапан

CRВ114

+ 5 ... + 95

230

30

6

Датчик кімнатної температури 20 м

Датчик температури теплоносія 1,5 м

Комплект для швидкого монтажу на клапан

Додатковий вимикач для управління насосом

Зовнішній блок для підключення кабелів

CRВ122

+ 5 ... + 95

230

30

6

Датчик кімнатної температури бездротової

Датчик температури теплоносія 1,5 м

Комплект для швидкого монтажу на клапан

Тип CRC

Серія

Діапазон температур, ° С

Живлення, В

Час повороту на 90 °, сек

Крутний момент, Нм

Комплектація

Ціна, грн

CRС111

+ 5 ... + 95

230

30

6

Датчик кімнатної температури 20 м

Датчик температури теплоносія 1,5 м

Датчик зовнішньої температури

Тип ACT (приводи-контролери постійної температури)

Серія

Діапазон температур, ° С

Живлення, В

Час повороту на 90 °, сек

Крутний момент, Нм

Комплектація

Ціна, грн

ACT343

0 ... + 99

230

120

6

Перехідники для установки на змішувальні клапани ARV AFRISO, ESBE (F, MG, G),

ACT443

0 ... + 99

230

120

6

Перехідники для установки на змішувальні клапани ARV AFRISO, ESBE (F, MG, G)

Функція управління насосом

Тип 90С ESBE (погодозалежне коригування температури)

Серія

Діапазон температур, ° С

Кількість джерел

Кабель датчиків

Датчик кімнатної температури CRS231

Універсальний датчик CRS213, шт

Ціна, грн

Вхід

Вихід

90C-1A

+ 5 ... + 95

5

1

+

-

-

90C-1B

+ 5 ... + 95

5

1

-

-

-

90C-1C

+ 5 ... + 95

5

1

+

+

-

90C-2A

+ 5 ... + 95

6

3

+

-

2

90C-2B

+ 5 ... + 95

6

3

-

-

2

90C-2C

+ 5 ... + 95

6

3

+

+

2

90C-3A

+ 5 ... + 95

7

3

+

-

3

90C-3B

+ 5 ... + 95

7

3

-

-

3

90C-3C

+ 5 ... + 95

7

3

+

+

3

Тип ARC AFRISO (погодозалежне коригування температури)

Серія

Діапазон температур, ° С

Живлення, В

Час повороту на 90 °, сек

Крутний момент, Нм

Комплектація

Ціна, грн

ARC345

0 ... + 99

230

120

10

Перехідники для установки на змішувальні клапани ARV AFRISO, ESBE (F, MG, G)

Контролери

Серія

Діапазон температур, ° С

Живлення, В

Час повороту на 90 °, сек

Крутний момент, Нм

Комплектація

Ціна, грн

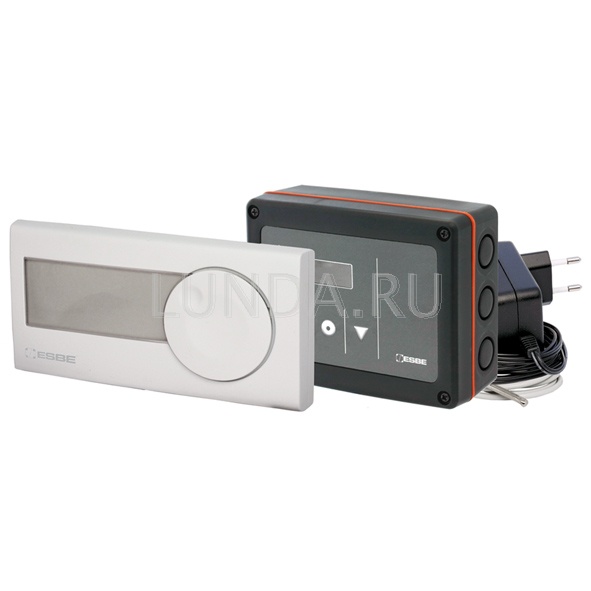

CUA110

+ 5 ... + 95

230

15-240 (оптимально - 120)

Без приводу

Датчик кімнатної температури 20 м

Датчик температури теплоносія 1,5 м

Додатково

Найменування

Напруга живлення, В

Призначення

Ціна, грн

Модуль CRB915

230

Модуль GSM для приводів CRA110, CRA120, CRВ100, CRС100, CUA100

Перехідник

-

Перехідник для приводів і контролерів серії ARM, ACT, ARC AFRISO на клапани ESBE серії VRG, VRB

Датчик кімнатної температури CRS231

-

Датчик кімнатної температури для приводів 90С ESBE

Датчик потоку в трубопроводі CRS211

-

Датчик потоку в трубопроводі для приводів 90С ESBE

Універсальний датчик CRS213

-

Універсальний датчик для приводів 90С ESBE

Високотемпературний датчик CRS215

-

Високотемпературний датчик для приводів 90С ESBE

Цифровий кімнатний регулятор DD2 +

-

Цифровий кімнатний регулятор для приводу-контролера ARC

Що являє собою привід-контролер ESBE

У конструкції приводу-контролера поєднується електропривод для змішувача і температурний контролер.

За допомогою даного пристрою керування роботою змішувального клапана виконується з урахуванням температури теплоносія, який через нього проходить. Таким чином, регулювання температури виконується повністю в автоматичному режимі, за заданою програмою (користувач може задати необхідне значення температури, після чого привід буде перемикати потоки руху теплоносія в клапані, залежно від показника температури, який визначить датчик).

Приводи-контролери AFRISO ESBE забезпечують:

• Підтримка заданого рівня температури теплоносія в системі в якості постійного;
• Регулювання температури теплоносія в контурі в доступному діапазоні.

Переваги контролерів AFRISO ESBE

• Високий ступінь безпеки в застосуванні, забезпечена відповідністю європейським стандартам і наявністю класу безпеки IP41- IP54;
• Відмінна сумісність з іншим обладнанням, що в підсумку забезпечує надійну роботу системи і захищеність її від небажаних явищ (яким є, наприклад, знижена температура зворотного потоку);
• Тривалий термін експлуатації;
• Можливість застосування додаткових елементів, з орієнтацією на потреби;
• Економічність у вимогах, а також забезпечення економії витрати енергії в процесі застосування в системі.

Приводи-контролери AFRISO ESBE представлені п'ятьма типами пристроїв:

• CRA - приводи з датчиком температури теплоносія і комплектом для швидкого монтажу;
• CRВ - приводи з датчиком температури теплоносія і комплектом для швидкого монтажу, деякі з яких також мають в комплектації зовнішній блок для підключення кабелів, додатковий вимикач для управління насосом, а також відрізняються датчиком температури теплоносія бездротового типу;
• CRС - погодозалежний контролер, який регулює температуру теплоносія з урахуванням температури зовнішнього середовища (для цього в комплекті є датчик зовнішньої температури) ;
• ACT - приводи-контролери постійної температури;
• 90С ESBE - приводи, що включають виконавчий елемент, з погодозалежною коригуванням температури теплоносія;
• ARC AFRISO - приводи з погодозалежною коригуванням температури теплоносія, що мають зручне меню і сенсорний дисплей.

Додаткові елементи

В якості додаткових (або окремих) пристроїв надаються:

• Контролер серії CUA;
• GSM-модуль CRB915 для електроприводів;
• Перехідники на клапани інших серій;
• Датчики - кімнатної температури, універсальні, високотемпературні;
• Цифрові регулятори для приводу-контролера ARC.

Контролер CUA110 виконує регулювання не тільки температури теплоносія, а й температури повітря всередині приміщення. Елемент підключається до клапана (в основному призначений для роботи з електроприводами 3-точкового управління, з напругою живлення 24 В, по типу ARA600 типу 90).

Модуль CRB915 розширює горизонт зручностей для користувача, і призначений для організації управління приводом допомогою застосування GSM-зв'язку - встановивши даний модуль спільно з приводом-контролером, можна задати необхідні параметри температури для регулювання шляхом відправки текстового SMS-повідомлення з мобільного телефону. Також, завдяки застосуванню внутрішнього датчика температури можна отримувати інформацію про показник температури в просторі приміщення.

Відмінні особливості типів приводів-контролерів AFRISO ESBE у використанні з обладнанням

• CRA110 підключаються до змішувачів типів VRG, VRB, F, діаметром 15-50 мм;
• CRA120 підключаються до змішувачів типу F, діаметром 50-150 мм;
• CRB 100 - працює зі змішувачами типу VRG, VRB, F, діаметром 15-50 мм;< / li>
• CRC підключаються до змішувачів VRG і F, діаметром 15-50 мм;
• 90С ESBE працюють зі змішувальними клапанами VRG, F, діаметром 15-150 мм.
