Припливна вентиляція. Проектування систем припливної вентиляції.

Наша проектно-монтажна компанія пропонує комплексне рішення завдань з проектування систем вентиляції будь-якого рівня складності, підбір оптимального обладнання для вентиляційних систем у відповідності з технічним завданням та побажаннями клієнта, а також монтаж «під ключ» і пуско-налагоджувальні роботи з подальшим обслуговуванням.

В інженерному світі поняття «припливна вентиляція» не існує. Замість цього поняття, інженери-проектувальники вважають за краще говорити «припливна система вентиляції, як частина загальнообмінної вентиляції, яка включає в себе витяжну». Але в народі люди звикли говорити «припливна вентиляція», тому ми включаємо два варіанти терміна в цю статтю.

Ви запитаєте, чому інженери наполягають на правильному назві, тому що вони знають, що припливна вентиляція без витяжної працювати не зможе (за рідкісним випадком, коли є інфільтрація).

Здоров'я, працездатність і самопочуття людини залежать від умов мікроклімату і повітряного середовища приміщення, в якому він знаходиться.

За добу людина споживає до 15 куб. м. повітря. Тому якість повітря, його свіжість і чистота залежать від інженерних систем (вентиляції, опалення, кондиціонування тощо), які забезпечують людині максимальний комфорт.

Серед таких систем можна виділити: системи вентиляції.

Самопочуття людини в приміщенні залежить від багатьох об'єктивних і суб'єктивних факторів, основними з яких є умови тепло - і вологообміну. Такі умови, в свою чергу, залежать від індивідуальних особливостей стану здоров'я, нервової напруги, категорії виконуваної роботи, який одяг він одягнений; температури, вологості та швидкості руху навколишнього повітря; відстані від тіла людини до поверхонь, що випромінюють або поглинають тепло, їх розмірів і температури.

На тепловідчуття людини впливають, в основному, наступні чотири фактори: температура і вологість повітря, швидкість його переміщення (рухливість) і температура огороджуючих поверхонь приміщення. При різних комбінаціях цих параметрів теплові відчуття людини можуть бути однаковими.

Дуже важливим для самопочуття людини є наявність у приміщенні свіжого (зовнішнього) повітря.
Припливно-витяжну вентиляцію слід передбачати для забезпечення допустимих метеорологічних умов і чистоти повітря в обслуговуваній зоні житлових і громадських приміщень або в робочій зоні адміністративно-побутових та виробничих приміщень (на постійних і непостійних робочих місцях).

Вентиляція може бути природною або штучною, з механічним спонуканням.

1. Природна вентиляція.

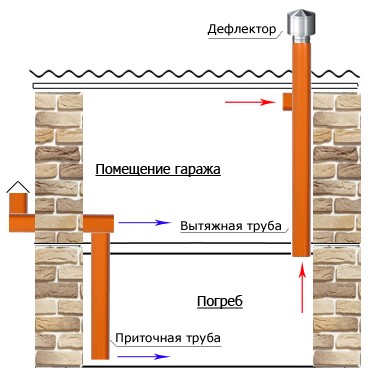

Вентиляція з природним спонуканням здійснюється за рахунок природного надходження зовнішнього повітря через вікна, двері, вертикальні припливні канали або повітроводи, через припливні клапани в зовнішній стіні будівлі і за рахунок перетікання повітря з інших приміщень.

Приміщення з вікнами повинні провітрюватися через фрамуги, кватирки або інші пристрої. Провітрювання одно - і двокімнатних квартир, які розташовані з одного боку будівлі, можна здійснювати через сходову клітку або інші поза квартирні провітрювані приміщення. При цьому таких квартир на поверсі має бути не більше двох. У будинках коридорного типу допускається провітрювання одно - і двокімнатних квартир через загальні коридори довжиною не більше 24 м, які мають пряме природне освітлення і наскрізне або кутове провітрювання.

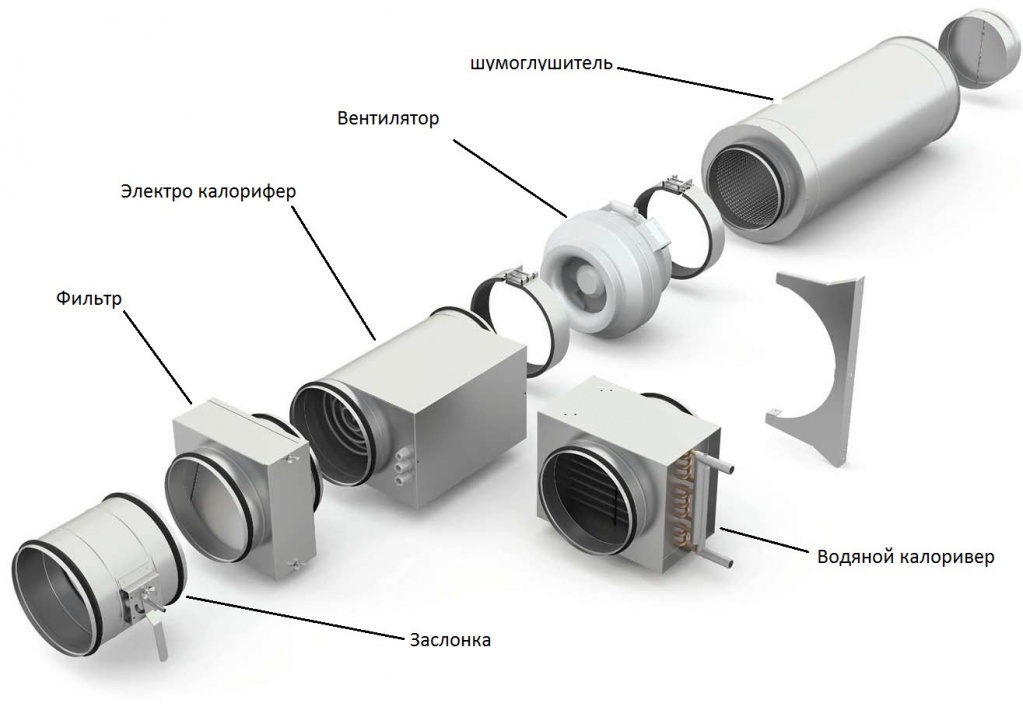

2. Вентиляція з механічним спонуканням.

Вентиляція з механічним спонуканням складається з різноманітного обладнання: вентилятори, вентиляційні агрегати або вентиляційні установки, шумоглушники, повітряні фільтри, електричні і водяні нагрівачі, охолоджувачі повітря, регулючі і повітророзподільні пристрої та ін.

3. Вентилятори.

Вентилятор – це механічний пристрій для переміщення повітря по воздуховодам системи вентиляції та створює перепад тисків по повітрю.

Вентилятори поділяються за принципом дії і конструкції на осьові, радіальні (відцентрові) і тангенціальні.

По вихідному тиску поділяють вентилятори низького тиску (до 1 кПа), середнього тиску (до 3 кПа) і високого тиску (до 12 кПа).

В залежності від умов експлуатації і характеру роботи вентилятори поділяються на:

1. Звичайні — для повітря і нейтральних газів з температурою до 80°С;

2. Термостійкі — для повітря і нейтральних газів з температурою вище 80°С;

3. Пилові — для запиленого повітря, в якому містяться тверді домішки в кількості більше 100 мг/м3);

4. Корозійностійкі — для корозійних середовищ;

5. Вибухобезпечні — для вибухонебезпечних середовищ.

За способом передачі обертання від електродвигуна на крильчатку вентилятори можуть бути:

1. З прямою насадкою на вал електродвигуна;

2. З насадкою на вал електродвигуна через еластичну муфту;

3. З клиноремінною передачею;

4. З регулюючої безступінчатим передачею.

Основні характеристики вентилятора визначаються за такими параметрами:

1. Витрата повітря, м³/год;

2. Повне розвивається тиск, Па;

3. Частота обертання колеса і електродвигуна, об/хв;

4. Споживана потужність електродвигуна вентилятора, кВт;

5. ККД — коефіцієнт корисної дії вентилятора, в якому враховуються всі механічні втрати на тертя в робочих органах вентилятора, об'ємні втрати повітря в результаті витоків і аеродинамічні втрати в проточної частини вентилятора;

6. Рівень шуму і звуковий тиск, дБ.

4. Осьові вентилятори.

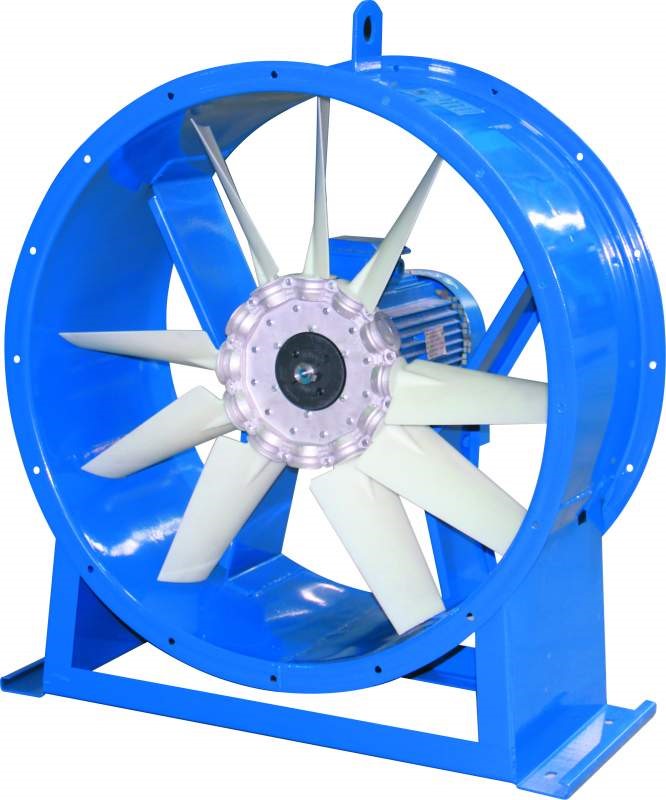

Осьовий вентилятор являє собою розташоване в циліндричному кожусі (обичайки) колесо з консольних лопатей, закріплених на втулці під кутом до площини обертання (у деяких конструкціях використовуються поворотні лопаті).

Робоче колесо найчастіше насаджується безпосередньо на вісь електродвигуна.

При обертанні колеса повітря захоплюється лопатями і переміщається в осьовому напрямку. При цьому переміщення повітря в радіальному напрямку практично відсутня. На вході у вентилятор встановлюється колектор (спрямляющий апарат), значно покращує аеродинамічні характеристики роботи вентилятора.

Осьові вентилятори мають більший ККД у порівнянні з радіальними і діаметральними вентиляторами. Витрату та напір регулюються поворотом лопаток, до того ж вони мають менші розміри.

Такі вентилятори, як правило, застосовують для подачі значних обсягів повітря при малих аеродинамічних опорів мережі.

5. Радіальні вентилятори.

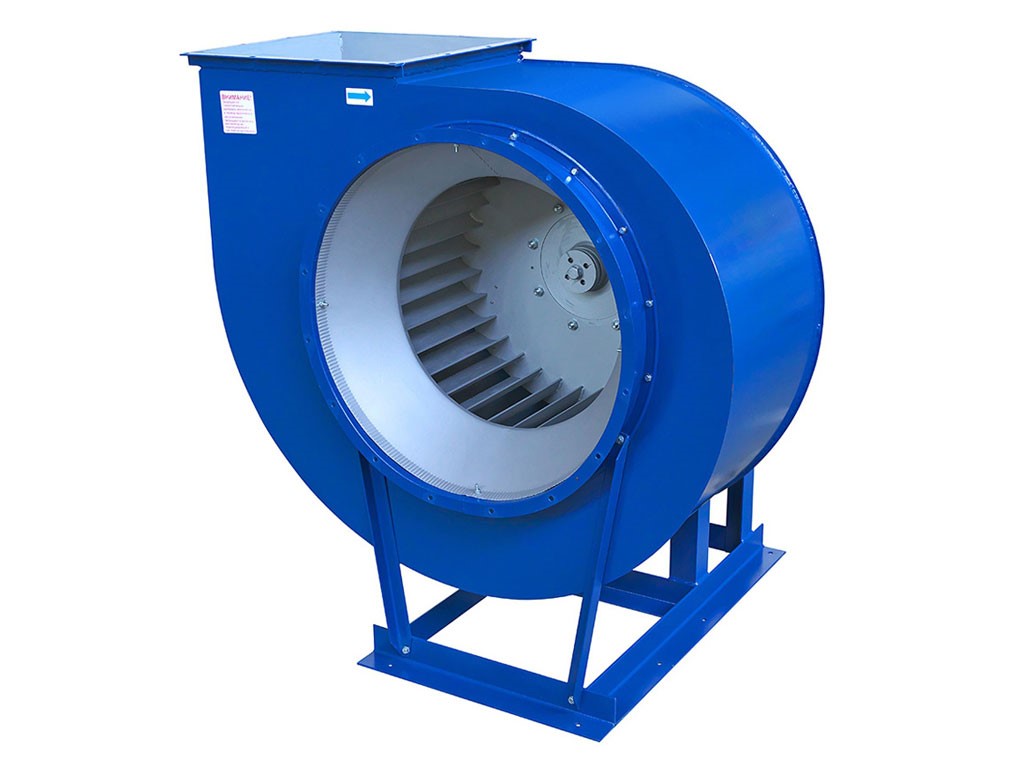

Радіальний вентилятор являє собою розташоване в спіральному кожусі лопатне (робочий) колесо, при обертанні якого повітря, що потрапляє в канали між лопатками, рухається в радіальному напрямку до периферії колеса і стискається. Під дією відцентрової сили відкидається в спіральний кожух і далі прямує в нагнітальні отвір.

Робоче колесо — основний елемент радіального вентилятора, являє собою порожнистий циліндр, в якому по всій бічній поверхні, паралельно осі обертання, встановлені на рівних відстанях лопатки. Лопатки скріплені по колу з допомогою переднього і заднього дисків, в центрі яких знаходиться маточина для насаджування робочого колеса на вал.

В залежності від призначення вентилятора, лопатки робочого колеса виготовляють загнутими вперед або назад. Кількість лопаток буває різним, в залежності від призначення і типу вентилятора.

Застосування радіальних вентиляторів з лопатками, загнутими назад, дає економію електроенергії приблизно 20%. Інше досить важливе гідність вентиляторів з лопатками, загнутими назад, полягає в тому, що вони відносно легко переносять перевантаження по витраті повітря.

Радіальні вентилятори з лопатками, загнутими вперед, забезпечують одні і ті ж витратні і напірні характеристики, що і вентилятори з лопатками, загнутими назад, при меншому діаметрі колеса і більш низькій частоті обертання. Таким чином, вони можуть досягти необхідного результату, займаючи менше місця і створюючи менший шум.

Вентилятори випускаються з вісьмома положеннями кожуха. Можуть мати праве і ліве обертання крильчатки.

6. Діаметральні вентилятори.

Діаметральний вентилятор складається з робочого колеса барабанного типу з загнутими вперед лопатками і корпусу, що має патрубок на вході і дифузор на виході. Дія діаметральних вентиляторів засноване на двократному поперечному проходження потоку повітря через робоче колесо.

Діаметральні вентилятори характеризуються більш високими аеродинамічними параметрами, порівняно з іншими типами вентиляторів, зокрема, вони створюють плоский рівномірний потік повітря великої ширини; зручністю компонування, що дозволяє здійснювати поворот потоку в широких межах; компактністю установки, що дозволяє істотно скоротити обсяг, займаний вентиляційною установкою. ККД таких вентиляторів може досягати 0,7. Завдяки цим якостям діаметральні вентилятори знайшли саме широке застосування в різних установках вентиляції і кондиціонування повітря: фанкойли, внутрішніх блоків спліт-систем, повітряних завісах і т. д.

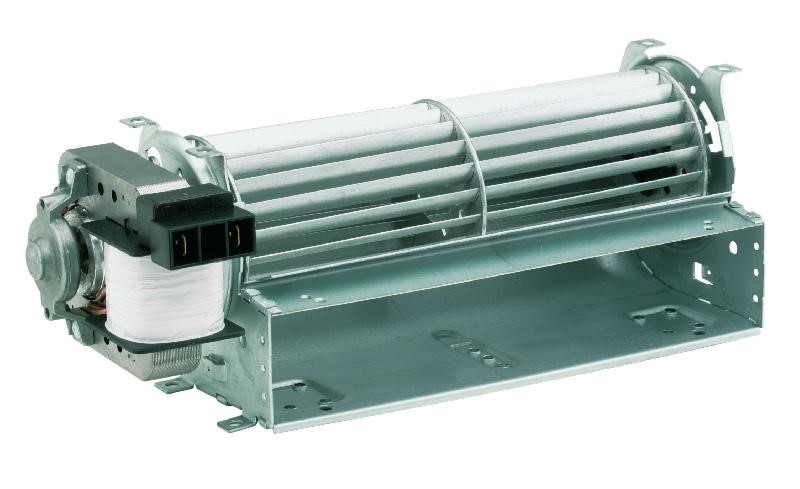

Мал.5. Діаметральний вентилятор.

7. Область застосування та підбір вентиляторів.

В системах припливної вентиляції застосовуються осьові, радіальні (відцентрові) і діаметральні вентилятори.

Діаметральні вентилятори, є складальними одиницями в конструкції кондиціонерів, фанкойлів, теплових завіс та іншого обладнання.

Осьові і радіальні вентилятори використовуються як складальні одиниці у вентиляційних агрегатах та установках або монтажні одиниці в системі вентиляції.

При проектуванні і монтажі вентилятора у вентиляційну мережу необхідні прямі ділянки примикають повітроводів для стабілізації повітряного потоку по турбулентності та мінімізації аеродинамічних втрат повітряного потоку. Мінімальні довжини прилеглих ділянок складають 1,5 діаметра колеса вентилятора на всмоктуванні і 3 діаметра колеса вентилятора на нагнітанні.

8. Вентиляційний агрегат.

Вентиляційний агрегат — це установка, де вентилятор і електродвигун змонтовані на несучій рамі з виброизоляторами, наприклад, канальні або дахові вентилятори.

Канальні вентилятори монтуються на димарі припливної вентиляції круглого або прямокутного перерізу. Крильчатка канального вентилятора монтується на одному валу з електродвигуном в єдиному корпусі з застосуванням віброізолюючих прокладок і забезпечується пристроями автоматичного регулювання.

Електродвигуни канальних вентиляторів працюють на однофазному і трифазному змінному струмі, а також на постійному струмі напругою 12 і 24 Ст.

Корпуси канальних вентиляторів виготовляють з гальванізованої сталі. Всмоктуючий і нагнітальний патрубки канального вентилятора при установці на прямій ділянці повітропроводу розташовуються на одній осі навпроти один одного.

Із-за невеликих габаритів канальні вентилятори монтуються на повітроводи, вбудовуються в канальні системи вентиляції повітря і ховатися за підвісною стелею або в спеціальних вертикальних технічних шафах. Допускається будь-яке (горизонтальне, вертикальне або похиле положення вентилятора при його установці.

Основні переваги канального вентилятора пов'язані з його компактністю при значних витратах повітря (до 14 000 м³/год).

Мал.6. Канальний вентилятор.

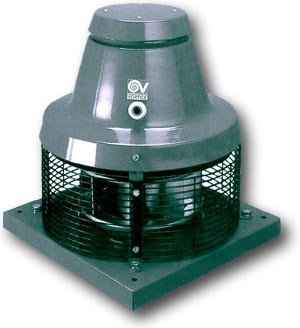

Дахові вентилятори встановлюються на дахах і призначені в першу чергу для витяжних систем вентиляції, особливо для димовидалення.

Даховий вентилятор складається з вентилятора і електродвигуна, змонтованого на віброізолюючих прокладках в єдиному корпусі і оснащений пристроями автоматичного регулювання.

9. Вентиляційна установка.

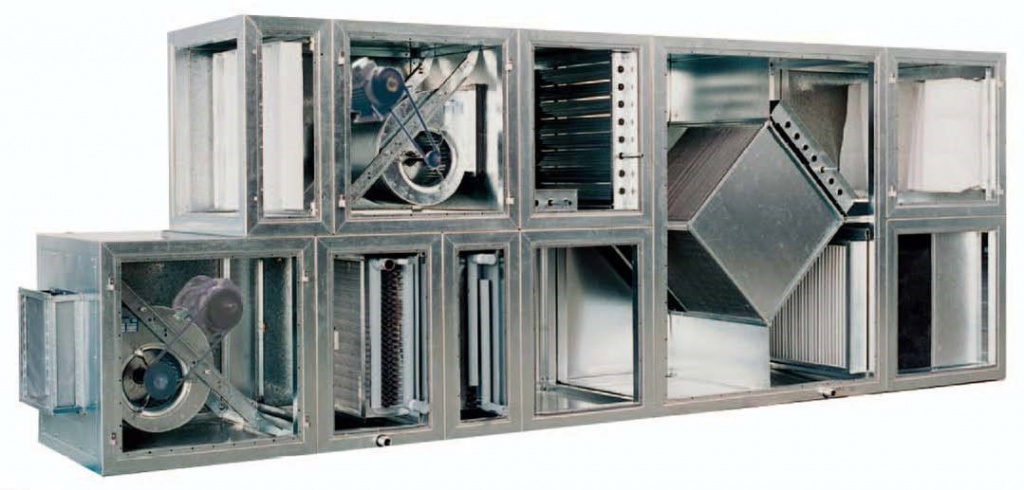

Припливні вентиляційні установки складаються з міцного металевого корпусу, в якому змонтовані:

1. Фільтр;

2. Водяний або електричний калорифер;

3. Водяний або фреоновий повітроохолоджувач;

4. Пластинчастий Рекуператор або роторний;

5. Вентилятор;

6. Секція шумопоглинання;

7. Система автоматики;

8. Звукоізоляційний матеріал.

Умовно можна розділити припливні установки на кілька типів:

1. По типу нагрівача: електричний або водяний калорифер.

2. По витраті повітря: до 200-3000 м³/год — міні-припливні установки; більше 3000 м³/год — центральні припливні установки.

3. За конструктивним виконанням: для вертикального монтажу; для горизонтального монтажу і універсальні.

В системах припливної вентиляції використовуватися додаткові елементи:

1. Повітрозабірні грати;

2. Клапани на повітроводах (з електроприводом або ручним приводом);

3. Шумоглушники;

4. Пристрої для регулювання витрати повітря (клапани, діафрагми, дроселі та інше);

5. Пристрої розподілу повітря (грати, анемостати, дифузори, плафони та інше).

10. Фільтри для припливної вентиляції.

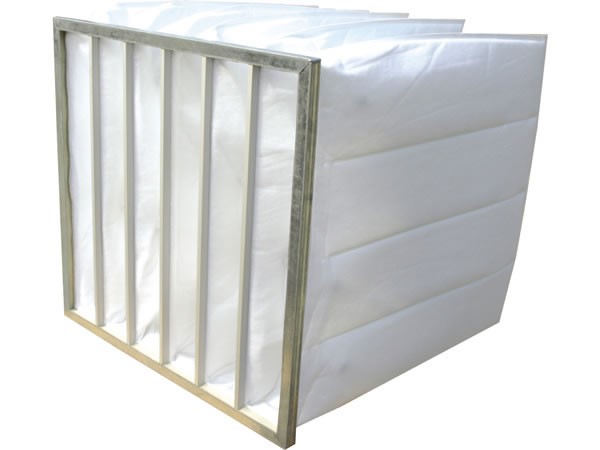

Повітряний фільтр — це пристрій для очищення зовнішнього повітря. Конструкція фільтра визначається характером забруднення і необхідної чистоти повітря. Сучасними стандартами фільтри діляться на три класи: фільтри грубого, тонкого і особливо тонкого очищення. При грубої очищення фільтр затримує частинки величиною до 10 мкм; при тонкій — до 1 мкм; при особливо тонкої — до 0,1 мкм.

Фільтри грубого очищення — це металізовані сітки або тканини з синтетичних волокон. Їх конструкція представлена у вигляді комірок, панелей, прокладок і гофрованих аркушів.

Фільтри тонкого очищення — це склотканина зі спеціальним просоченням. Їх конструкція представлена у вигляді кишень, складок або змінних пластин. Кишенькові фільтри складаються з рами, зовнішніх сітчастих прокладок і «кишень» з фільтруючого матеріалу. Складчасті фільтри складаються з гофрованого фільтрувального тканини з скловолокна. Рамка фільтра виготовлена гальванізованого листового металу, ущільнення — поліуретан.

Фільтр особливо тонкого очищення складається з клеєного скловолокна або клеєної папери з субмікронних волокон з гідрофобним покриттям. Конструкція фільтра – сухий коміркова панельний або складчастий фільтр.

Всі фільтри кріпляться герметично на алюмінієвій рамі, яку можна замінити. З фільтрів тонкого очищення регенерації підлягають тільки фільтри EU1-EU5. Заміна фільтра або його регенерація виконується при перевищенні допустимої величини його аеродинамічного опору.

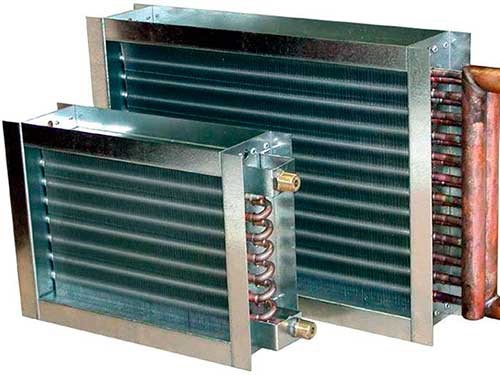

11. Калорифер припливної вентиляції.

Водяні та електричні нагрівачі використовуються в системах припливної вентиляції, повітряного опалення та повітряно-теплові завіси.

Водяні повітронагрівачі по формі поверхні нагріву поділяються на гладкотрубние та ребристі. До ребристим повітронагрівачі відносяться нагрівачі пластинчасті, зі спірально-накатным ребрами і мідно-алюмінієві.

Електричні нагрівачі, так звані електрокалорифери складаються з спірально-навивных або спірально-оребрених Тенів, або нагрівальних елементів, виконаних з нержавіючої сталі і ув'язнених в корпусі.

Нагрівальні елементи з'єднуються посекційно, що дозволяє отримати кілька ступенів нагріву (від 2 до 8).

Електроживлення калориферів можливо у двох варіантах: трифазне 380 В або однофазна 220 В. В стандартному виконанні і якщо немає особливих вказівок по напрузі, розводка Тенів робиться під напругу 380 Ст. Перехід з однієї напруги на іншу здійснюється перемиканням перемичок в приєднувальних клемній коробці.

12. Охолоджувачі повітря припливної вентиляції.

Охолодження повітря відбувається на водяному або фреоновом теплообміннику повітроохолоджувачі, який складається з мідних трубок з алюмінієвими ребрами. Робочим середовищем може бути: охолоджена вода, суміш води і гліколя, фреон. Холодоносій може надходити від чиллера, градирні, зовнішнього блоку кондиціонера, артезіанської свердловини і т. п. Колектори теплообмінника виконані зі сталевої оцинкованої труби з антикорозійним покриттям. Вхідні і вихідні патрубки колектора мають зовнішню різьбу і додаткові патрубки для спуску хладагента і відведення повітря.

Колектор фреонових теплообмінників виготовляють з мідних трубок.

Трубки повітроохолоджувача проводиться з пластинчастими ребрами для забезпечення високої тепловіддачі при низькому аеродинамічному опорі теплообмінника. Кількість рядів трубок і відстань між ребрами залежить від типорозміру секції.

У секції охолодження монтується піддон для збору конденсату з нержавіючої сталі і виведеним назовні зливний патрубок, до якого приєднується переливний сифон (водяний затвор).

Водяні охолоджувачі повітря оснащуються противозамораживающими термостатами.

За секцією охолодження встановлюються ефективні сепаратори-краплевловлювачі, зібрані зі спеціально спрофільовані пластмасових пластин, які вертикально розміщені в кожусі з нержавіючої сталі.

Швидкість повітря в повітроохолоджувачі повинна знаходитися в межах від 2,5 до 5,0 м/с. Втрати тиску при цьому складають 16 Па.

13. Рекуператор припливної установки.

Для підвищення ефективності вентиляції та економії тепла і холоду необхідно використовувати вторинні теплові ресурси від повітря, що видаляється і тепловиділень від технологічного обладнання.

Для отримання тепла повітря, що видаляється, застосовуються теплоутилізатори трьох типів:

1. Перехресноточні (рекуперативні) теплообмінники;

2. Обертові (регенеративні або роторні) теплообмінники;

3. Система з проміжним теплоносієм, що складається з двох теплообмінників.

Перекрестноточний теплообмінник виготовлений з алюмінієвих пластин, що створюють систему каналів для протікання двох потоків повітря. В теплообміннику відбувається теплопередача між цими розділеними потоками з різною температурою. Витяжне повітря рухається в кожному другому каналі між пластинами теплообмінника і нагріває їх.

Припливне, кондиційоване повітря рухається по іншим каналах теплообмінника і поглинає тепло нагрітих пластин.

Завдяки турбулентної течії повітря в каналах теплообмінника, відбувається ефективний теплообмін при низькому аэрогидравлическом опорі.

Для конденсації вологи з повітря, що видаляється, за теплообмінником встановлено сепаратор зі зливним піддоном і відведенням конденсату через сифон.

Для виключення обмерзання взимку на теплообміннику встановлений термостат, керуючий положенням клапана обвідної лінії.

Обертовий теплообмінник — це пристрій, в якому теплообмін відбувається за рахунок акумуляції тепла обертовим теплообмінником.

Теплообмінник складається з гофрованого сталевого листа має безліч каналів для горизонтального протікання повітря. Виготовлений у вигляді колеса, він обертається електродвигуном через редуктор з ремінною передачею.

Витяжне повітря, що має високу температуру, проходить через теплообмінник, нагріваючи його. При обертанні теплообмінник виявляється в потоці холодного зовнішнього повітря, де відбувається передача тепла від теплообмінника до припливному повітрю.

Регулювання ефективності теплоутілізаціі здійснюється шляхом зміни числа обертів двигуна.

У зв'язку з можливістю конденсації вологи з потоку повітря, що виходить за теплообмінником встановлюється сепаратор зі зливним піддоном і відведенням конденсату через сифон. Обертові теплообмінники мають найвищу ефективність теплоутілізаціі (до 80%).

Основним недоліком роторного рекуператора є перетікання повітряних потоків і підмішування витяжного повітря до припливному.

14. Шумоглушники для систем вентиляції.

Низький рівень шуму є одним з основних критеріїв комфорту, від якого залежить гарне самопочуття людини.

Джерелом шуму в вентиляторі є всі коливальні рухи, які супроводжують їх роботу. Коливальні процеси аеродинамічного походження викликають аеродинамічний шум, а механічні коливання елементів конструкції викликають шум, який поширюється по будівельним конструкціям і повітропроводах на значну відстань від місця встановлення вентилятора.

Всі шумоглушники по конструкції поділяють на пластинчасті та трубчасті. Їх відмінна риса, наявність великих поверхонь, які облицьовані звукопоглинальним матеріалом.

Пластинчастий шумоглушник — це прямокутна коробка з металевого листа, де прохідний перетин розділене осередками зі звукопоглинальним матеріалом (мінеральна вата, повсть з органічних волокон, скловолокно тощо) різної товщини з противоабразивной обробкою для зниження втрат напору через тертя. Відстань між осередками становить 75 – 300 мм і залежить від розмірів шумоглушника. Збільшення кількості осередків призводить до зниження шуму, але збільшує втрати тиску.

Трубчастий шумоглушник - це дві круглі чи квадратні труби, які вставленны одна в іншу. Простір між зовнішньою і внутрішньою (перфорованої) трубою заповнений звукопоглинальним матеріалом (мінеральна вата, скловолокно). Розміри внутрішньої труби відповідають стандартним габаритами повітроводів, на які монтується шумоглушник.

Трубчасті шумоглушники монтуються на повітроводах з габаритом до 500 мм.

Гнучкі повітроводи – легкі по вазі і не потребують відводах і колінах, що спрощує їх монтаж. Недолік гнучких повітроводів – великий коефіцієнт аеродинамічного опору. Найчастіше гнучкі повітроводи використовують, як приєднувальні патрубки невеликої довжини.

Металопластикові повітроводи мають гарний зовнішній вигляд, невелику масу, гладку поверхню і не вимагають додаткової теплоізоляції. Проте вони застосовуються рідко.

Повітроводи з металу або оцинкованого листа, наймасовіші в системах вентиляції і володіють найбільшою межею вогнестійкості.

17. Запірні та регулюючі пристрої.

Запірні та регулюючі пристрої розділяють:

1. За способом регулювання повітряного потоку — на пристрої з поворотними стулками (дросельного типу), діафрагми і шибери;

2. За призначенням — на прохідні, змішувальні, розділові;

3. За характером дії — на двопозиційні (запірні) і регулюючі;

4. По конструкції стулок — на неізольовані (холодні) та ізольовані (утеплені).

Найбільш часто використовуються в системах вентиляції регулюючі пристрої — повітряні клапани різних модифікацій, що регулюють діафрагми і зворотні клапани.

Повітряні клапани призначені для пропорційного регулювання і рівномірного розподілу повітряного потоку по площі поперечного перерізу, що стоїть за клапаном секції.

Діафрагма регулює являє собою пристрій для регулювання витрати повітря і представляє собою диск з отвором змінного відкритого перерізу, працює за принципом діафрагми фотоапарата.

Зворотні клапани служать для пропуску повітря в одному напрямку і запобігання його руху в протилежному, і за характером дії відносяться до двопозиційним клапанів.

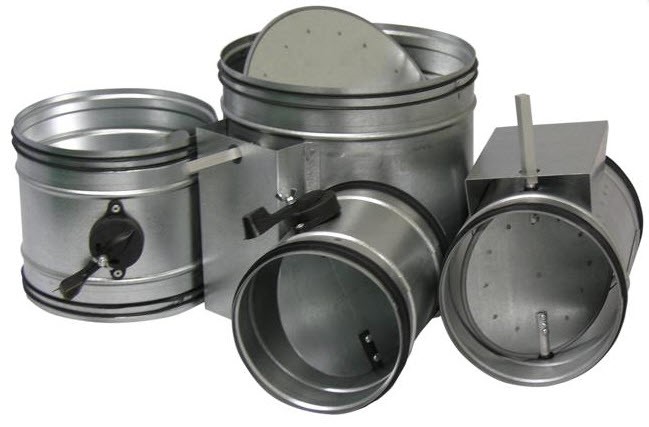

Мал.14. Клапани та дроссели припливної вентиляції.

18. Повітророзподільні пристрої.

Повітророзподільник являє собою пристрій, через який повітря з повітропровода надходить у приміщення.

По конструктивному виконанню повітророзподільники досить різноманітні: решітки, плафони, сопла, перфоровані панелі і повітропроводи, панелі з форсунками, що направляють струмінь, різного роду насадки, наприклад вихрові, для подання в робочу зону з малими швидкостями та ін. Конструкція повітророзподільника залежить від геометрії і швидкості струменя, що виходить з нього. За геометричною формою струменя можуть бути: компактними, плоскими і віяловими.

Мал.15. Решітки, дифузори и анемостати систем вентиляції.

19. Теплова і звукова ізоляція.

Теплова ізоляція повітроводів і трубопроводів призначена для мінімізації втрат тепла і холоду, запобіжить утворенню конденсату і виключить обмерзання.

Теплоізоляція для труб і трубопроводів повинна відповідати наступним вимогам:

1. Мати хороші теплоізоляційні властивості і низьку теплопровідність;

2. Мати високий коефіцієнт опору до проникнення вологи і відповідати вимогам пожежної безпеки;

3. Бути технологічною у монтажі;

4. Бути екологічно і гігієнічно чистою.

В даний час широко представлені наступні типи теплоізоляційних матеріалів для холодильних систем: гнучкі еластомери на основі синтетичного каучуку, теплоізоляція на минераловолокнистой основі, а також поліуретан і поліетилен.

Заходи щодо поглинання звуку пов'язані з використанням пористих матеріалів, таких як, наприклад: скловата й мінеральна вата, пінопласт з відкритими осередками, пробка, ковролін і т. д. Ці матеріали не можуть повністю поглинути звук, але вони зменшують його на деяку величину.

Слід зазначити, що звукопоглинальні матеріали майже завжди накладаються на звукоізоляційні з тим, щоб забезпечити одночасно і звукоізоляцію, звукопоглинання.

У разі правильного підбору звукопоглинальних матеріалів для покриття стін або панелей стелі можна значно компенсувати ефект зростання рівня шуму, що виникає при роботі вентиляційної установки.
