Запобіжні клапани

Запобіжні клапани Afriso для сонячних систем опалення

Тип клапана

Розмір

Робочий тиск, бар

Максимальний тиск, бар

Межа робочих температур, °C

Діаметр різьбового з'єднання

Ціна, грн

Внутрішнє

Зовнішнє

MS 1/2"

1/2"

1,5

12

-10...120

1/2"

3/4"

MS 3/4"

3/4"

1,5

12

-10...120

3/4"

1"

MS 1/2"

1/2"

2

12

-10...120

1/2"

3/4"

MS 1/2"

1/2"

2,5

12

-10...120

1/2"

3/4"

MS 3/4"

3/4"

2,5

12

-10...120

3/4"

1"

MS 1/2"

1/2"

3

12

-10...120

1/2"

3/4"

MS 3/4"

3/4"

3

12

-10...120

3/4"

1"

MSW 1/2"

1/2"

6

12

+5...110

1/2"

3/4"

MSW 3/4"

3/4"

6

12

+5...110

3/4"

1"

MSW 1/2"

1/2"

8

12

+5...110

1/2"

3/4"

MSW 3/4"

3/4"

8

12

+5...110

3/4"

1"

MSW 1/2"

1/2"

10

12

+5...110

1/2"

3/4"

MSW 3/4"

3/4"

10

12

+5...110

3/4"

1"

MSS 1/2"

1/2"

6

12

-20...160

1/2"

3/4"

MSS 3/4"

3/4"

6

12

-20...160

3/4"

1"

Запобіжні клапани Duco

Тип К

Тип клапана

Розмір

Матеріал

Робочий тиск, бар

Максимальний тиск, бар

Максимальна робоча температура, °C

Діаметр різьбового з'єднання

Ціна, грн

Внутрішнє

Зовнішнє

K 1"

1"

Латунь

3

12

120

1"

1 1/4"

K 1 1/4"

1 1/4"

Латунь

3

12

120

1 1/4"

1 1/2"

K 1 1/2"

1 1/2"

Латунь

3

12

120

1 1/2"

2"

K 2"

2"

Латунь

3

12

120

2"

2 1/2"

K 1"

1"

Латунь

5

12

120

1"

1 1/4"

K 1 1/4"

1 1/4"

Латунь

5

12

120

1 1/4"

1 1/2"

K 1 1/2"

1 1/2"

Латунь

5

12

120

1 1/2"

2"

K 2"

2"

Латунь

5

12

120

2"

2 1/2"

K 1"

1"

Латунь

6

12

120

1"

1 1/4"

K 1 1/4"

1 1/4"

Латунь

6

12

120

1 1/4"

1 1/2"

K 1 1/2"

1 1/2"

Латунь

6

12

120

1 1/2"

2"

K 2"

2"

Латунь

6

12

120

2"

2 1/2"

K 1"

1"

Латунь

8

12

120

1"

1 1/4"

K 1 1/4"

1 1/4"

Латунь

8

12

120

1 1/4"

1 1/2"

K 1 1/2"

1 1/2"

Латунь

8

12

120

1 1/2"

2"

K 2"

2"

Латунь

8

12

120

2"

2 1/2"

K 1"

1"

Латунь

10

12

120

1"

1 1/4"

K 1 1/4"

1 1/4"

Латунь

10

12

120

1 1/4"

1 1/2"

K 1 1/2"

1 1/2"

Латунь

10

12

120

1 1/2"

2"

K 2"

2"

Латунь

10

12

120

2"

2 1/2"

Тип KG-FF

Тип клапана

Розмір

Матеріал

Робочий тиск, бар

Максимальний тиск, бар

Максимальна робоча температура, °C

Діаметр фланцевого з'єднання

Ціна, грн

KG-FF

DN32

Чавун

2

10

120

DN 32 x 40

KG-FF

DN40

Чавун

2

10

120

DN 40 x 50

KG-FF

DN50

Чавун

2

10

120

DN 50 x 65

KG-FF

DN65

Чавун

2

10

120

DN 65 x 80

KG-FF

DN32

Чавун

3

10

120

DN 32 x 40

KG-FF

DN40

Чавун

3

10

120

DN 40 x 50

KG-FF

DN50

Чавун

3

10

120

DN 50 x 65

KG-FF

DN65

Чавун

3

10

120

DN 65 x 80

KG-FF

DN32

Чавун

5

10

120

DN 32 x 40

KG-FF

DN40

Чавун

5

10

120

DN 40 x 50

KG-FF

DN50

Чавун

5

10

120

DN 50 x 65

KG-FF

DN65

Чавун

5

10

120

DN 65 x 80

KG-FF

DN32

Чавун

6

10

120

DN 32 x 40

KG-FF

DN40

Чавун

6

10

120

DN 40 x 50

KG-FF

DN50

Чавун

6

10

120

DN 50 x 65

KG-FF

DN65

Чавун

6

10

120

DN 65 x 80

KG-FF

DN32

Чавун

8

10

120

DN 32 x 40

KG-FF

DN40

Чавун

8

10

120

DN 40 x 50

KG-FF

DN50

Чавун

8

10

120

DN 50 x 65

KG-FF

DN65

Чавун

8

10

120

DN 65 x 80

KG-FF

DN32

Чавун

10

10

120

DN 32 x 40

KG-FF

DN40

Чавун

10

10

120

DN 40 x 50

KG-FF

DN50

Чавун

10

10

120

DN 50 x 65

KG-FF

DN65

Чавун

10

10

120

DN 65 x 80

Для чого призначені запобіжні клапани Afriso

Будь кліматична або іншого роду побутова або промислова система, яка організована на застосуванні циркуляції робочої речовини в її каналах (в даному випадку - води), навіть при найбільш точному її розрахунку на етапі проектування не може бути на 100% застрахована від виникнення нештатних ситуацій , які можуть призвести до зниження рівня працездатності системи, а також до її зносу або виходу з ладу раніше заявленого терміну її функціонування. При цьому найбільш частим типом ситуацій, які призводять до вищевказаних наслідків, є підвищення або перепад рівня тиску в системі.

Запобіжні клапани Afriso дозволяють забезпечити безпеку функціонування систем опалення (в тому числі сонячного), а також систем подачі гарячої та питної води , шляхом формування захисту від перевищення тиску, що виникає в системі під час її роботи.

Таким чином, запобіжні клапани Afriso дозволять:

• Збільшити загальний термін експлуатації системи;
• Чи забезпечать захист дорогих елементів системи від поломок;
• Дозволять знизити ймовірність простою в роботі системи (внаслідок захисту від поломок).

Запобіжні клапани Afriso - прості в застосуванні (завдяки чому використовуються найбільш часто серед решти захисної арматури), відрізняються високою точністю і якістю виконання, що досягається завдяки застосуванню виключно високоякісних матеріалів і сучасних технологій. Завдяки клапанам даної торгової марки Ваша система опалення прослужить надійно, протягом довгих років.

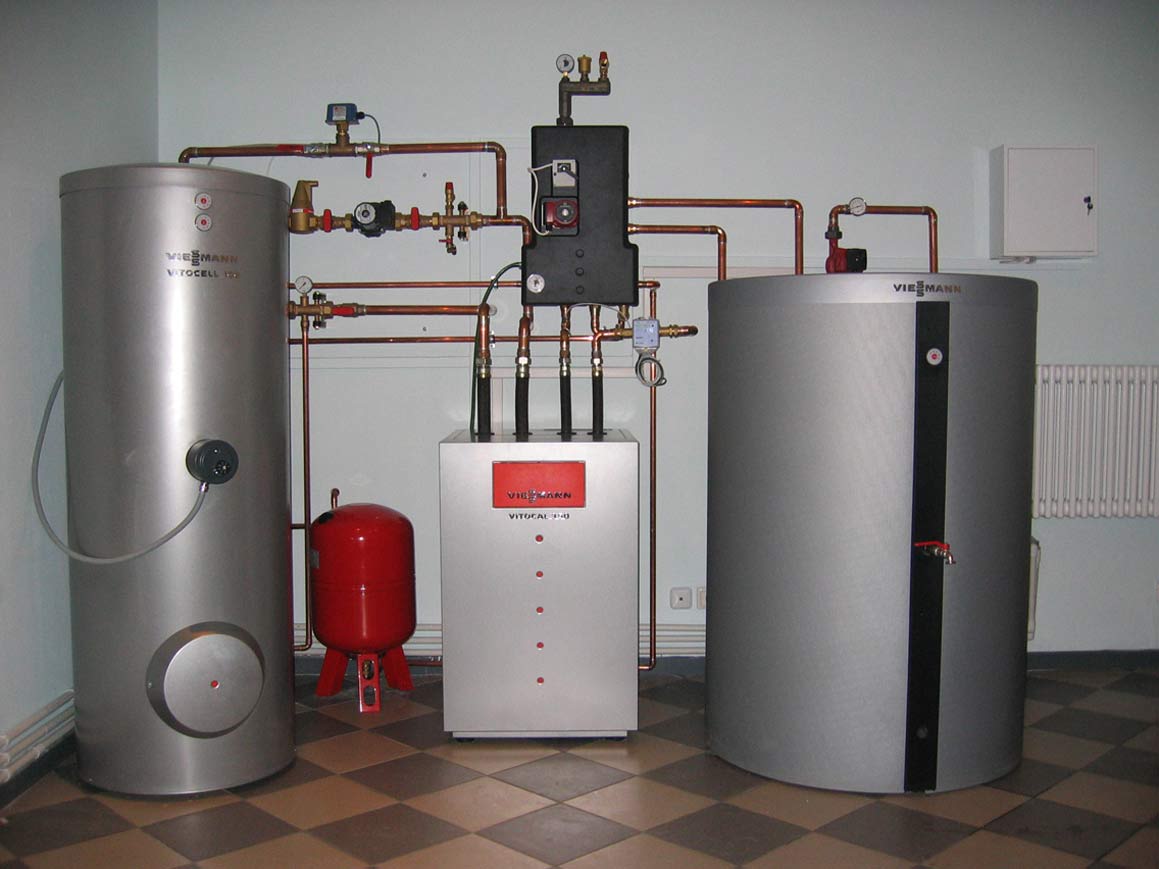

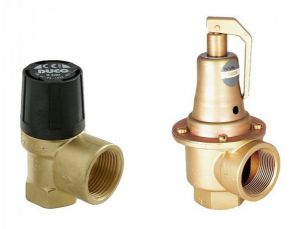

Клапани Afriso представлені у вигляді двох груп запобіжних елементів:

• Afriso (клапани типів MS, MSW, MSS);
• Duco (латунні клапани типу К і чавунні KG-FF).

Конструкція

Конструктивно запобіжні клапани Afriso включають шість основних частин:

• Корпус;
• Механізм затвора, який включає в себе сідельний і золотниковий елементи;
• Прижимний механізм, базово включає пружинний елемент, важіль з вантажем, а також електромагніт з пружиною;
• Шток;
• Штовхаючий елемент (для переміщення пружини);
• Конфігураційний важіль.

Клапани Afriso сконструйовані в кутовому виконанні. Більшість з них приєднуються до системи з застосуванням нарізного сполучення (виняток - клапани Duco KG-FF, які оснащені фланцевим типом з'єднання).

Принцип роботи

Робота клапана залежить від рівня і зміни показника робочого тиску в системі. В момент, коли рівень тиску в системі підвищується (а відповідно це призводить до розширення обсягу теплоносія), завдяки цьому формується вплив на притискної елемент, що дозволяє «підштовхнути» його механізм і виконати відкриття клапана. Таким чином, через відкриту кришку клапана виконується відведення надлишку теплоносія (води), завдяки чому рівень тиску в системі знову наводиться в норму (знижується до потрібного показника). Як тільки рівень тиску в каналах системи досягає необхідного для коректної роботи показника - вплив теплоносія на механізм притиску слабшає, внаслідок чого пружина повертається в свій початковий стан, і кришка запобіжного клапана закривається. Опалювальна система продовжує працювати в штатному режимі, при необхідних, нормальних параметрах.

Правила монтажу і базові вимоги до експлуатації запобіжних клапанів Afriso

Виконуючи установку запобіжного клапана Afriso, варто пам'ятати і враховувати кілька основних вимог, виконання яких забезпечить правильне і безпечне функціонування даних елементів, а отже - і всієї системи:

• Установка запобіжного клапана обов'язково виконується у верхній частині опалювальної системи (на вході води в буферний бак мембранного типу), на максимальній відстані до одного метра від котельного агрегату;
• У випадку, коли запобіжний клапан монтується на бойлер, необхідно виключити установку будь-яких елементів запірної арматури на ділянці між запобіжним клапаном і бойлером ;
• Не варто знімати кнопку або важіль клапана, щоб уникнути негативного впливу пилу на робочий стан клапана;
• Обов'язково варто замінити клапан, якщо хоча б один з її конструктивних елементів пошкоджений або відсутній;
• Канал виходу клапана не повинен бути заблокований будь-якими елементами або матеріалами;
• Заслінка не повинна фіксуватися;
• У разі високого рівня опору в системі, має бути пристрій для його зниження (яким є, наприклад, вузький отвір трубопроводу ).

При цьому варто пам'ятати, що не можна застосовувати запобіжні клапани в приміщенні, температура повітря в якому знижується за межу 0 ° С ( оскільки це загрожує підмерзання елементів, що в підсумку порушує функціонування клапана). Але також, температура не повинна перевищувати максимального допустимого для певної моделі клапана значення (параметри можна переглянути в таблиці технічних характеристик запобіжних клапанів Afriso).

У кожному разі, на етапі застосування запобіжного клапана варто пам'ятати про безпеку, дотримуватися необхідних заходів обережності, щоб уберегти себе від отримання можливих травм і опіків. Зокрема, варто пам'ятати, що поверхня клапана може нагріватися до температур вище прийнятних. Також варто вчасно перевіряти рівень заповнення клапана.

В цілому, застосування запобіжних клапанів Afriso, як і використання іншої продукції даного напрямку, вимагає проведення випробувань при введенні в експлуатацію, а також встановленої планової перевірки, яку повинні проводити тільки кваліфіковані працівники.

Наші фахівці з радістю нададуть Вам необхідні послуги сервісу - перевірку міцності з'єднань, очищення, ремонт і заміну елементів, що забезпечить надійність і безпеку роботи і застосування Вашої системи опалення.
