МПО1М

Планетарні мотор-редуктори типу МПО1М - мотор-редуктори з використанням одноступінчастої передачі планетарного типу.

Основною особливістю таких мотор-редукторів є те, що вони призначені для застосування в галузі промисловості біологічного, хімічного напрямку, а також в мікробіології та медичної галузі виробництва. Можливо також застосування мотор-редукторів МПО2М в роботі з устаткуванням загального робочого призначення.

В мотор-редукторах МПО2М використовується асинхронний електродвигун.

Умови експлуатації мотор-редукторів типу МПО1М:

• Можливий час роботи без зупинок до 24 годин на добу;
• Можлива робота з періодичними зупинками;
• Напрямок обертання вхідного вала не має значення для загальної роботи механізму (як і вихідного вала);
• Допустимий показник частоти обертання вхідного вала не повинен перевищувати 1500 об/хв;
• Допускається використання мотор-редуктора в приміщенні з підвищеною запиленістю повітря;
• Мотор-редуктор може використовуватися в приміщенні з умовами та показниками неагресивного і не вибухонебезпечного характеру;
• Допускається робота мотор-редуктора при кліматичному виконанні класу У, при категорії розміщення (параметри температури зовнішнього повітря в межах від -40 ° с до + 40 ° с, при експлуатації в приміщенні закритого типу, обов'язково з наявністю вентиляції лише природного типу, оскільки за таких умов не допускається вплив на умови мікроклімату в приміщенні за допомогою використання штучних методів та обладнання);
• Допускається робота мотор-редуктора при кліматичному виконанні класу Т, при категорії розміщення 2 (температура повітря зовні приміщення в межах від -10 ° с до +45 ° с, при цьому використання пристрою має здійснюється в закритому приміщенні або під навісом);
• Робота мотор-редуктора допустима при показнику температури навколишнього середовища в межах від -40° С до +50° С;
• Максимальне допустиме значення крутного моменту на вихідному валу – 430 Нм;
• Максимальне допустиме значення радіальної консольної навантаження на вихідному валу - 1500 Н.

Мотор-редуктор МПО1М представлений в модифікації МПО1М-10, яка також визначається 8-ю типорозмірами. Кожен типорозмір мотор-редуктора має свої відмінні риси у виконанні і технічних параметрах.

Основні переваги мотор-редукторів МПО1М

Планетарні мотор-редуктори типу МПО1М мають перевагу завдяки використанню в комплекті двигуна асинхронної роботи, який є більш ефективним у порівнянні зі стандартним двигуном.

Це також дозволяє досягти досить високого показника ККД (але він в деяких моментах поступається ККД черв'ячної передачі, а також залежить від умов експлуатації та характеристик основного робочого обладнання, а також від кліматичних умов навколишнього середовища). У будь-якому випадку, враховуючи технічні параметри і можливості роботи мотор-редукторів типу 1МЦ2С, варто виділити їх основні позитивні якості:

• Простота використання та монтажу;
• Надійність завдяки вибухонебезпечною захисті корпусу;
• Високий показник ККД;
• Точна робота при використанні двигуна асинхронної роботи;
• Довгострокова робота елементів;
• Оптимальні умови експлуатації і простота догляду;
• Можливість роботи в запилених приміщеннях.

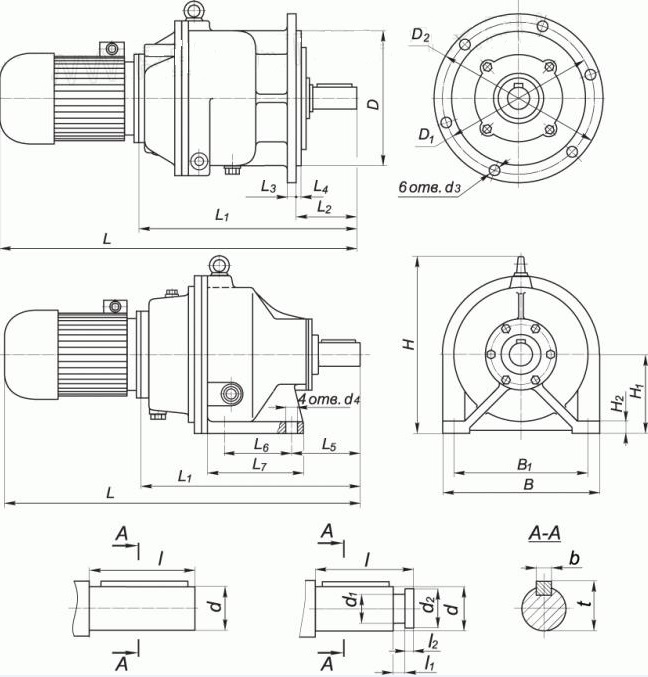

Існує також кілька варіантів виконання корпусу мотор-редукторів МПО1М:

• Вертикальне;
• Горизонтальне.

Монтаж (установка) мотор-редукторів МПО1М також можлива в декількох варіантах:

• Монтаж і кріплення на корпусі машини за допомогою лап опори;
• Установка з закріпленням з використанням фланця;
• Кріплення на корпусі машини за допомогою фланця, додатково з використанням напівмуфти.

Кожен варіант виконання і установки має своє позначення в маркуванні мотор-редуктора. Нижче наведені позначення та їх відповідність варіантам монтажу мотор-редуктора МПО1М.

Варіанти маркування виконання і монтажу мотор-редукторів МПО1М:

• Щ – горизонтальне виконання з кріпленням на корпусі за допомогою опорних лап;
• Ф - горизонтальне виконання з кріпленням на корпусі за допомогою фланця;
• Ф-2П - горизонтальне виконання з кріпленням на корпусі за допомогою фланця, з напівмуфтою;
• В - вертикальне виконання з кріпленням на корпусі, використовуючи опорний фланець (з розміщенням вихідного валу вниз);
• ВК - горизонтальне виконання з кріпленням на корпусі за допомогою фланця, з розміщенням вихідного валу вниз, а також з використанням канавки кільцевої форми на валу для закладного кільця, яке передає зусилля по осі.

Приклад маркування мотор-редуктора МПО1М

У маркуванні мотор-редуктора МПО1М зібрані і відображені його основні технічні характеристики. Тому, при виборі мотор-редуктора даної серії, можна звертатися до умовних позначенням, щоб легко можна було визначити основні параметри мотор-редуктора, і вказати їх при виборі та замовленні необхідного типорозміру.

Для прикладу візьмемо таке маркування: МПО1М-10-ВК-5,74-7,5/250.

Виходячи з його структури, виділимо позначення:

• МПО1М – тип мотор-редуктора (планетарний, одноступінчатий);
• 10 - необхідний діаметр провідного елементу, мм;
• ВК – тип виконання і монтажу корпуса мотор-редуктора;
• 5,74 – необхідне передавальне число;
• 7,5 – номінальний показник потужності електродвигуна в комплекті, кВт;
• 250 – номінальний показник частоти обертання вихідного вала, об/хв.
