Проектування та монтаж системи опалення в магазинах

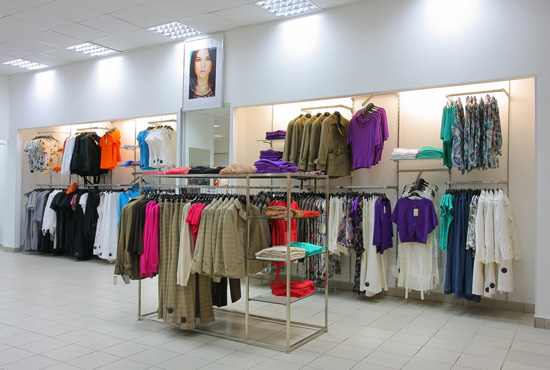

Про успішність і процвітанні магазину або торгового центру можна судити не тільки по великій кількості і різноманіттю асортименту, якості обслуговування відвідувачів і гнучкості цін, але також і за рівнем комфортного мікроклімату усередині приміщення, який підтримується незалежно від температурних перепадів за вікном.
На сьогоднішній день існує безліч способів обігріву приміщень торгових підприємств, проте найбільш затребуваними є повітряне та водяне опалення з використанням різних опалювальних приладів.
Способи обігріву магазинів:
• Повітряне опалення;
• Водяне опалення;
• Радіатори;
• Конвектори;
• Спліт-системи з функцією теплового насоса.
Розглянемо ці способи більш детально.

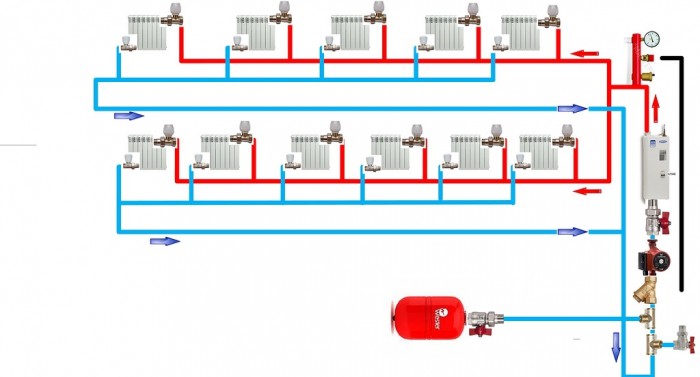

Водяне опалення
У водяній системі опалення для обігріву приміщення використовується вода, яка нагрівається до необхідної температури і передається від теплогенератора до радіатора.
Основні елементи опалювальної системи
Опалювальна система складається з наступних елементів, які необхідні для нормальної роботи системи теплопостачання:
• Джерела теплової енергії - котла або печі;
• Трубопроводів, по яких переміщається теплоносій;
• Радіаторів, за допомогою яких здійснюється нагрів приміщення.
Джерела теплової енергії - класифікація
Генератором теплової енергії для системи водяного опалення служать опалювальні котли, які можуть працювати на наступних видах палива:
• Електрика;
• Газ;
• На твердому паливі;
• На рідкому паливі.
Крім того, теплогенератором можуть виступати:
• Теплові насоси;
• Геліоустановки.
Тип системи опалення з водяним джерелом тепла
• Закритий;
• Відкритий.
Тип циркуляції теплоносія:
• Природна;
• Примусова.
Водяне опалення - переваги
Серед позитивних сторін, якими наділена система водяного теплопостачання, можна виділити наступні:
• Економічність використовуваних матеріалів;
• Високий рівень теплової ємності;
• Високий рівень комфортності завдяки підтримці оптимальної температури;
• Рівномірний розподіл тепла по всьому магазину;
• Ергономічність;
• Підвищені експлуатаційні терміни;
• Безшумна робота опалювального обладнання;
• Нескладне обслуговування та ремонт.
Недоліки водяного опалення
Як і в будь-якій системі теплопостачання, слід виділити декілька недоліків:
• Складність монтажу та експлуатації в порівнянні з іншими системами обігріву;
• Необхідність у постійному контролі роботи теплового генератора;
• При тривалому від'їзді слід провести спуск води. В іншому випадку, це загрожує неприємними наслідками у вигляді труби, що лопнула.
Повітряне опалення
Повітряна опалювальна система являє собою систему обігріву, яка знайшла широке застосування в різних приміщеннях громадського призначення. Приплив теплової енергії здійснюється за допомогою повітряних мас, які виробляються вентиляційними установками.
Система повітряного опалення - основні переваги
• Універсальність;
• Незалежність від теплових мереж;
• Невелике енергоспоживання;
• Відсутність води в опалювальній системі даного типу, що виключає зведення котельні, а також проведення тепломагістралей;
• Висока морозостійкість системи;
• Робота на всіх типах палива органічного походження;
• Невелика вартість технічного обслуговування;
• Швидка окупність;
• Високі показники ККД (більше 90%);
• Можливість швидкого обігріву всього приміщення завдяки низькій інерційності.
Недоліки системи повітряного опалення
До недоліків системи повітряного опалення можна віднести:
• Ефективності роботи повітряної системи опалення можна досягти в тому випадку, якщо призвести проектування і монтаж обладнання на етапі спорудження магазину або торгового центру;
• Необхідність в регулярному технічному обслуговуванні;
• Оскільки дана система обігріву гостро потребує електроживлення, то слід передбачити наявність резервного джерела електропостачання;
• Відсутність можливості модернізації повітряної системи опалення в процесі експлуатації.
Крім повітряного і водяного систем опалення для обігріву магазинів або торгових центрів використовуються радіатори.
Радіатори
Радіатори являють собою вид опалювального приладу, завдання якого полягає в передачі теплоенергії від теплоносія до повітря, тим самим, створюючи комфорт в приміщенні.
Класифікація радіаторів
По використанню теплової енергії радіатори можна поділити на такі види:
• Водяні;
• Електричні.
За конструктивним виконанням радіатори можуть бути:
• Секційні;
• Панельні;
• Пластинчасті;
• Трубчасті.
Секційні радіатори
Секційні радіатори - це радіатори, виконані зі сталі або алюмінію з наявністю певної кількості секцій.
Панельні радіатори
Панельні радіатори - це батареї, які виробляються у вигляді панелей прямокутної форми, по яких переміщається теплоносій з теплогенератора до опалювального приладу.
Пластинчасті радіатори
Пластинчасті радіатори являють собою опалювальний прилад, який випускається з міді або сталі з встановленими додатковими нагрівальними елементами. Такі радіатори можуть бути як закритими, так і відкритими. Пластинчасті радіатори закритого типу обладнані декоративними гратами або кожухом.

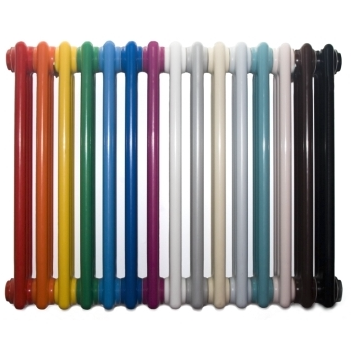

Трубчасті радіатори
Основною складовою трубчастих радіаторів опалення є наявність спеціальних вигнутих патрубків, по яких циркулює теплоносій.
Матеріали для виготовлення таких приладів можуть бути найрізноманітнішими.
Згідно використовуваному матеріалу радіатори бувають:
• Алюмінієві;
• Біметалічні;
• Сталеві;
• Чавунні.

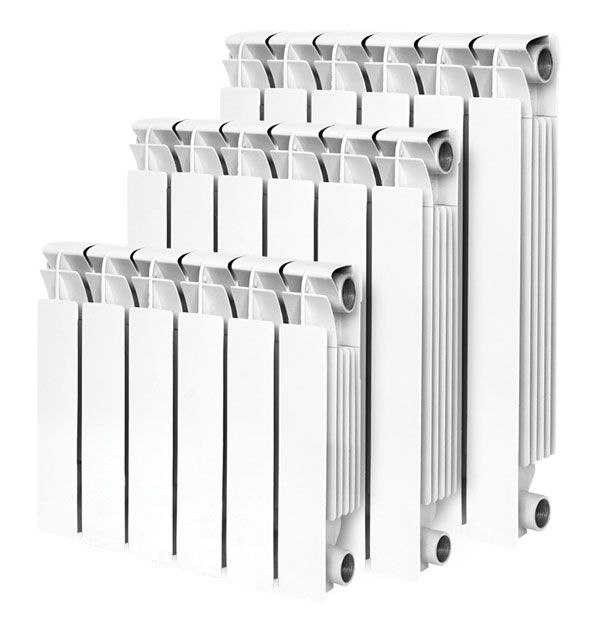

Алюмінієві радіатори
Переваги алюмінієвих радіаторів:
• Низька вартість;
• Сучасна конструкція;
• Витончений дизайн;
• Невелика вага;
• Високі показники тепловіддачі.
Недоліки, які мають алюмінієві радіатори:
• Дуже чутливі до хімічного складу і рівню кислотності теплоносія;
• Освіта повітряних пробок;
• Не можуть протистояти високому тиску теплоносія;
• Алюміній в певних умовах схильний до корозії.
Види алюмінієвих радіаторів
Алюмінієві радіатори являють собою опалювальні пристрої, які випускаються з алюмінієвого сплаву шляхом пресування. Гладка внутрішня поверхня секцій досягається за рахунок покриття спеціальною захисною плівкою. Зовні на батареї наноситься фарба порошкоподібною способом.
Способи виготовлення алюмінієвих радіаторів
На сьогоднішній день алюмінієві радіатори випускаються по одному з наступних способів:
• Шляхом лиття;
• Шляхом екструзії.
Позитивні сторони алюмінієвих радіаторів
• Висока теплопередача;
• Незначна вага;
• Низький рівень інерційності;
• Нескладний монтаж;
• Ергономічність;
• Швидкий обігрів приміщення;
• Можливість установки термодатчика.
Негативні моменти, якими володіють алюмінієві радіатори
• Не дуже великий термін експлуатації - до 15 років;
• Погана стійкість до високого тиску і корозії;
• Чи не здатні протистояти гідроударів.

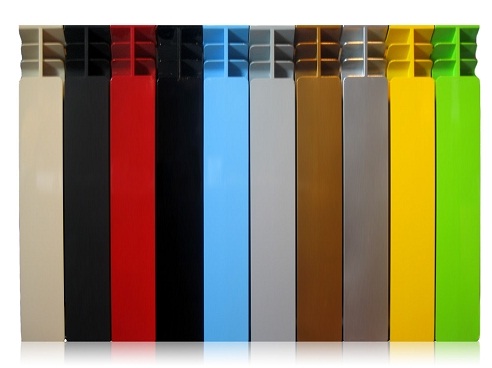

Біметалічні радіатори
Біметалеві батареї - це радіатори, для виготовлення яких використовується два види матеріалів - сталь і алюмінієвий сплав.
Основні переваги біметалічних радіаторів
• Хороша тепловіддача;
• Міцність;
• Відмінна стійкість до гідроударів;
• Довговічність. Мінімальний експлуатаційний термін такого опалювального приладу складає від 20 до 50 років;
• Компактні розміри;
• Не має потреби в додатковому фарбуванні;
• Висока стійкість до корозії;
• Стійкість до високих навантажень та ушкоджень механічного характеру;
• Мінімальний обсяг теплоносія;
• Безпека;
• Невелика вага;
• Можливість підключення термостата;
• Швидка реакція на команди терморегулятора;
• Витончений і стильний дизайн.
Недоліки біметалічних радіаторів
• Висока вартість.
Сталеві радіатори
Сталеві радіатори являють собою опалювальні прилади, які виконані з металевих пластин.
Незаперечні переваги сталевих радіаторів
• Величезний вибір типорозмірів;
• Стильний і вишуканий дизайн;
• Оптимальне співвідношення ціни та якості;
• Високі показники теплопровідності;
• Можливість установки терморегулятора, завдяки якому можна регулювати температуру;
• Низька інерційність;
• Невисока вартість.
Негативні сторони сталевих радіаторів
• Не можуть протистояти до гідроударів;
• Не можна застосовувати з опалювальною системою відкритого типу;
• Несумісні з деякими видами поліпропіленових труб.

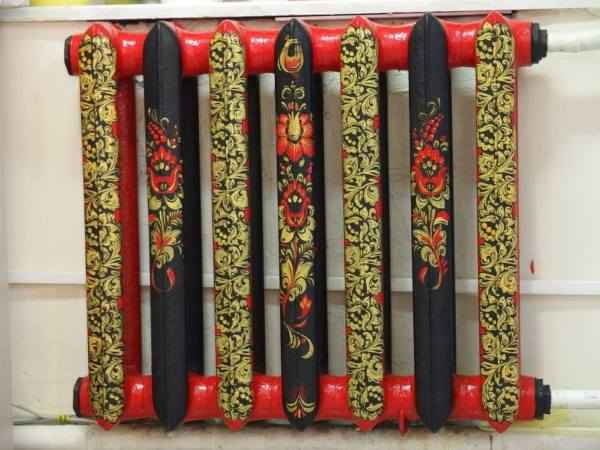

Чавунні радіатори
Чавунні радіатори опалення виробляються з чавунного сплаву. Чавун є міцним і однорідним за своєю структурою матеріалом, який придатний для використання в централізованих і в автономних теплових магістралях.
Згідно типом конструкції чавунні батареї бувають:
• Одноканальні;
• Двоканальні;
• Трьохканальними.
Переваги чавунних радіаторів опалення:
• Стійкість до високого тиску (до 18 атмосфер);
• Висока корозійна стійкість;
• Доступна ціна;
• Може працювати з забрудненим теплоносієм;
• Низьке гідравлічний опір;
• Висока термоусточівость, завдяки якому чавунні радіатори можуть працювати з теплоносієм, температура якого досягає 150 °С;
• Довговічність - експлуатаційний термін складає від 50 років і вище.
Недоліки чавунних радіаторів:
• Погана теплопередача;
• Велика вага;
• Складність проведення робіт з монтажу;
• Висока теплова інерційність;
• Потрібне регулярне фарбування.
Також, для обігріву магазинів можуть використовуватися конвектори.
Конвектор - опис і класифікація
|
