Контроллер ATOS + вентилятор

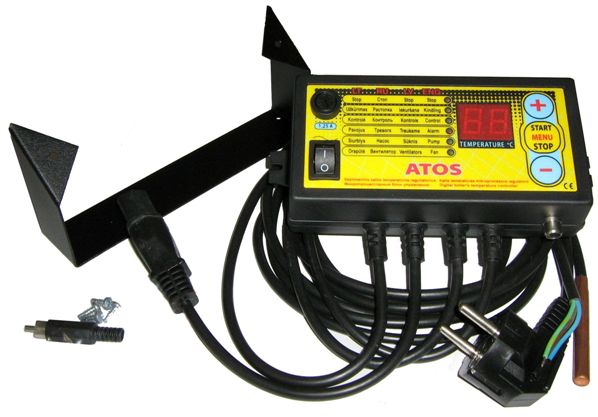

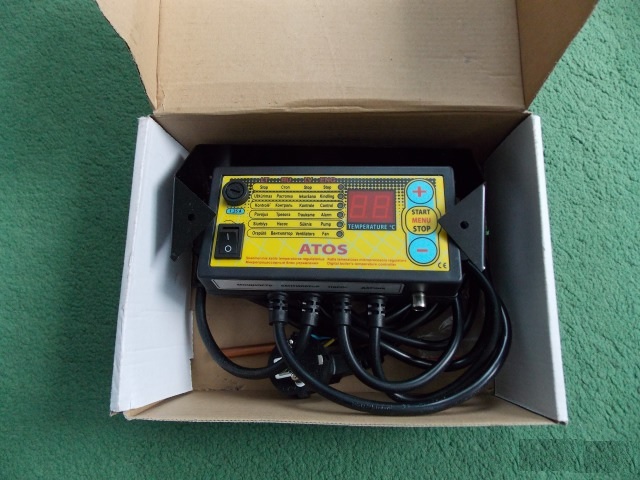

Контролер ATOS з вентилятором WPA 120 KL KOM-STER

Тип елемента	Напруга живлення, В	Потужність насоса, Вт	Потужність вентилятора, Вт	Діапазон регулювання температури теплоносія, ° С	Діапазон регулювання кімнатної температури, ° С	Сигналізація при температурі, ° С		Ціна, грн
						Мінімум	Максимум
Контролер RT001	230	130	130 (регульована)	35-80	25-50	5	90

Тип елемента	Потужність вентилятора, Вт		Робочий тиск, Па	Витрата повітря, м ³/ год	Швидкість обертання, об / хв		Ціна, грн

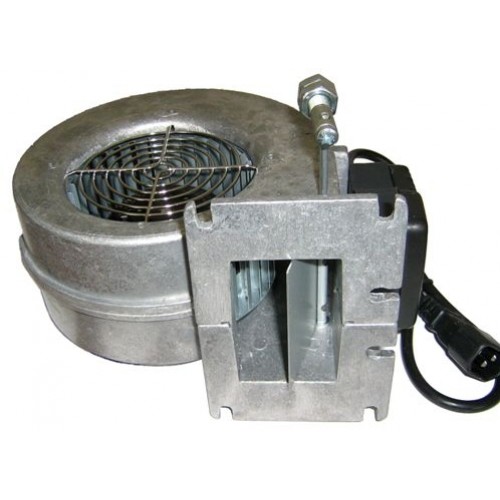

Вентилятор WPA 120 KL	80		345	255	2350

Призначення і функції контролера ATOS

Застосування контролера ATOS торгової марки AFRISO актуально для систем, які працюють від твердопаливного котла. Такі котли вимагають ретельного контролю стану горіння палива - адже від цього залежить необхідний рівень тепловіддачі, а також економія витрат у зв'язку зі згорянням паливного матеріалу.

Контролер ATOS виконує дві базові функції:

Управляє роботою надувательного вентилятора (в котлі, вживаному в центральній опалювальній системі), що в підсумку забезпечує примусову подачу повітря в камеру згоряння, при необхідності регулювання температури;
Управляє роботою насоса циркуляції (шляхом встановлення значення температури, при якому насос повинен включатися або відключатися);
Забезпечує підтримку необхідного рівня температури повітря в просторі приміщення.

За допомогою контролера ATOS з вентилятором можна в автоматичному режимі регулювати температуру нагрівання, потужність роботи насоса в системі, а також обороти вентилятора в комплекті. До того ж, при виникненні такої необхідності, комплектує вентилятор можна відключити або включити вручну, в будь-який момент.

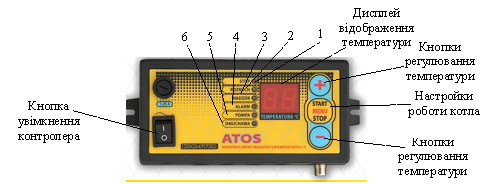

Також контролер ATOS оснащений зручним LED-дисплеєм, який дозволяє відстежувати рівень температури та інші особливості в роботі контролера.

Додаткові можливості і функції

Контролер ATOS має в конструкції додатковий вихід, який забезпечує можливість підключення кімнатного термостата, для визначення ним температури повітря в просторі приміщення;
Надає користувачеві можливість задати необхідне значення температури, таким чином визначивши роботу вентилятора (автоматичне включення і виключення, а також зниження і збільшення кількості оборотів) за власними потребами, що фактично є основною відмінністю і перевагою контролера ATOS перед іншими моделями.

Переваги контролера ATOS з вентилятором

Оптимізована схем регулювання наддуву і контролю температури;
Проста настройка;
Широкий набір можливостей і функцій;
Високий ступінь захисту від появи аварійних ситуацій (зважаючи на високу функціональності);
Якісне виконання для надійної роботи;
Збереження заданих користувачем налаштувань також при виключенні контролера.

Режими роботи контролера ATOS з вентилятором

Розпалювання - режим, у якому після розпалу котла вентилятор працює до моменту досягнення потрібної температури;
Регулювання - режим з періодичним включенням і відключенням вентилятора, а також з регулюванням швидкості і оборотів вентилятора, для досягнення поставленої температури;
Контроль - режим циклічного включення вентилятора, після досягнення теплоносієм температури, заданої користувачем;
Тривога - режим актуалізації небажаних процесів і тривог з відображенням відповідного повідомлення на дисплеї та звуковою сигналізацією (наприклад, даний режим запускається при досягненні теплоносієм температури 90 ° С, і відключає вентилятор до моменту зниження температури до 75 ° С, з метою безпечної роботи котла);
Згасання - режим, який включається після виявлення контролером відсутність палива, з метою захисту системи та її безпеки.

Безпека і повідомлення про тривоги

У роботі контролера ATOS передбачена, як говорилося вище, функція тривоги зі звуковим оповіщенням користувача. При необхідності також є можливість відключити звук, але все ж, з метою максимально безпечної роботи устаткування, виробник рекомендує застосовувати її в роботі.

Звукове сповіщення, яке видає контролер, може вказувати користувачеві на наступні небажані ситуації:

Відсутність палива в камері згоряння котла;
Гранично низький рівень температури (менше 5 ° С);
Гранично високий рівень температури (більше 90 ° С);
Некоректна робота, несправність або пошкодження датчика контролю температури.

Правила монтажу контролера ATOS

Монтаж контролера - справа, яка потребує особливої уваги. Неправильне підключення пристроїв може не тільки не виправдати його застосування, але також може і завдати шкоди безпеці системи. Тому, після покупки контролера, ми рекомендуємо замовити послугу установки та діагностики обладнання нашими фахівцями. Зважаючи їх високої кваліфікації, ми гарантуємо якість проведених робіт, а також безпеку в роботі Вашої системи!
