Клапани для захисту котла від перегріву DUCO, ESBE

Загальні характеристики клапанів захисту від перегріву AFRISO і правила застосування

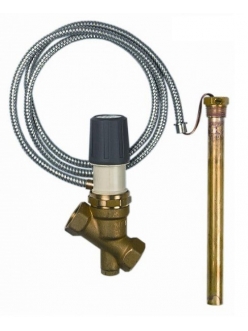

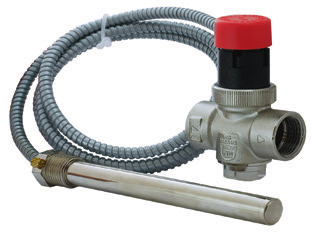

Клапани захисту твердопаливного котла від перегріву марки AFRISO представлені в двох серіях - DUCO і ESBE.

Їх застосування актуально для твердопаливних котлів, в конструкції яких є теплообмінник (вбудований або додатковий зовнішній), призначений для охолодження котла. Основною функцією клапанів є захисна - клапани захищають котел від перегріву, шляхом подачі холодної води в охолоджуючий теплообмінник (петлю охолодження) котла. Даний теплообмінник має вихід в каналізаційний стік, а також вихід для підключення клапана захисту, який під'єднується до системи водопостачання.

Змішування робочого теплоносія в опалювальному контурі з даною водою (поданої для охолодження) не здійснюється, а тому - котел буде захищений від перегріву, а ефективність роботи системи опалення та її тепловіддача НЕ буде знижена.

Обов'язково слід встановлювати клапан захисту від перегріву в закритих системах опалення, в яких застосовується примусова циркуляція рідини. Для систем закритого і відкритого типу, які працюють із застосуванням буферних ємностей або в гравітаційних системах опалення, застосування даних клапанів не обов'язково, але також актуально.

Базові функції клапанів захисту котла від перегріву AFRISO

Крім своєї основної функції, якої є охолодження котла при підвищенні температури теплоносія в котлі, клапани захисту від перегріву паралельно виконують:

• Захист твердопаливного котла від перегріву в процесі відключення циркуляційного насоса від мережі електроживлення (або внаслідок аварії);
• Захист твердопаливного котла від появи надлишку енергії, який може виникнути в разі неправильної схеми підключення обладнання в системі, або в разі перестраховки потужності роботи котла.

Принцип роботи клапанів захисту від перегріву

Функціонування клапана базується на його спрацьовуванні при досягненні температурою теплоносія певного показника (який регламентується технічними параметрами роботи клапана, у обох серій - DUCO, ESBE цей показник дорівнює 95 ° С).

При цьому робота клапана ніяк не залежить від показника тиску теплоносія в опалювальній системі.

При досягненні котлом температури нагріву 95 ° С, захисний клапан відкривається, і забезпечує надходження в охолоджуючий контур котла холодної води безпосередньо з системи холодного водопостачання (традиційно така система складається з свердловинного насоса, насосної станції та ліній централізованої подачі води). У конструкції клапана для захисту від перегріву AFRISO є тонка капілярна трубка, яка може бути розміщена безпосередньо в точці гільзи котла, для миттєвого реагування клапана на підвищення температури до встановленої межі.

Відведення надлишку рідини після виконання охолодження виконується за допомогою відвідного трубопроводу.

Принцип монтажу клапанів захисту твердопаливного котла DUCO, ESBE

Монтаж клапана варто виконувати в одному з варіантів:

• На виході котла (на вихідному трубопроводі) - в тому місці, де у разі виникнення перегріву температура теплоносія приблизно буде досягати максимального значення;
• Безпосередньо на самому опалювальному котлі, в точці виходу теплоносія в контур опалення.

Але також можлива установка клапана на вході води в контур охолодження системи. Такий монтаж виконується для виключення можливості появи зворотного потоку, що може виникнути через зниження рівня тиску в лінії подачі холодної води. При цьому, для компенсації контур охолодження варто оснащувати запобіжним клапаном діапазону роботи 6-10 бар, або ж буферною ємністю не менше 4 л в об'ємі.

Монтаж клапана слід виконувати уважно і кваліфіковано, інакше його застосування не виправдає поставлених цілей (наприклад, некоректний вибір точки встановлення може надати велику похибку в роботі клапана, що фактично призведе до неефективності його застосування і може порушити роботу всієї опалювальної системи).

Всі необхідні роботи по установці зможуть провести наші фахівці. Також Ви можете попередньо проконсультуватися і підібрати підходящу модель клапана захисту котла від перегріву AFRISO, в чому Вам з радістю допоможуть наші консультанти.
