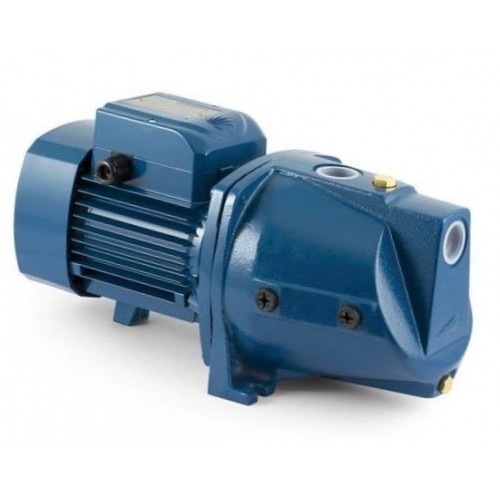

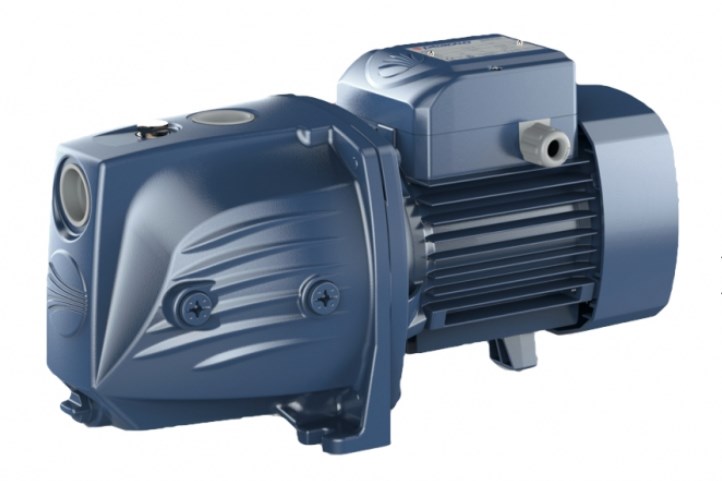

Поверхневі насоси PEDROLLO. Серія JSW2

Даної серії насоси від італійської компанії PEDROLLO, призначаються для перекачування чистої, яка не має абразивних частинок води і різноманітних рідин, які за складом не мають агресивних хімічних елементів, які можуть нашкодити матеріалу насоса.

Завдяки продуманій конструкції самовсмоктуючого насоса серії JSW, є можливість переправляти навіть рідину, що містить повітря (у невеликих кількостях).

Даний вид поверхневих насосів сьогодні рахується як один з найбільш використовуваних в побутовій сфері.

Модельний ряд насосів серії JSW2

Опис італійських насосів від компанії PEDROLLO, серії JSW2

Такі машини являють собою одноступінчасті відцентрові насоси, які складаються з чавунного корпусу, вбудованого ежектора і робочого колеса, виконаного зі сталі, не піддаються іржі.

Насоси серії JSW2 - моноблочні (це означає, що кріплення робочого колеса відбувається на кінці валу електродвигуна, який подовжений). До фланця двигуна прикріплюють корпус насосної частини литого типу. Робоче колесо є відцентровим, має закритий тип і односторонній вхід.

Розташування патрубок відповідно один до одного (напірного і всмоктуючого) відбувається під кутом 90°. Трохи вгору зміщується всмоктуючий патрубок і розташовується паралельно осі ротора насосного апарату. Напірний патрубок направляється вертикально вгору і розташовується перпендикулярно осі ротора.

Насоси даної серії володіють відмінною всмоктуючої здатністю. У насосної частини встановлюється ежектор, який створює необхідне для підйому води розрядження (підйом рідини можливий з глибини до 9 м). Цей тип насосного обладнання безперебійно працює навіть у випадку, якщо в трубопроводі, що подає є невелика кількість повітря. Конструкція даних апаратів має механічний торцевий одинарний ущільнювач, який забезпечує герметичність валу, завдяки чому забезпечується захист від витоків рідини, що перекачується.

Насоси JSW2, завдяки їх компактним розмірам і низькому утворення шуму в робочому процесі, можна використовувати для перекачування питної рідини в водозабезпечувальних системах, що працюють в автоматичному режимі, які наділені мембранними баками в офісно-складських приміщеннях і невеликих індивідуальних будинках.

Дана серія насосів проводиться з однофазними електродвигунами (вони працюють з напругою в 230 В) і трифазними електродвигунами (вони працюють з напругою показник якого: 230/400 В).

Даної серії насоси від італійської компанії PEDROLLO, призначаються для перекачування чистої, яка не має абразивних частинок води і різноманітних рідин, які за складом не мають агресивних хімічних елементів, які можуть нашкодити матеріалів насоса. Завдяки продуманій конструкції самовсмоктуючого насоса серії JSW, є можливість перекачувати рідину, що містить повітря (у невеликих кількостях).

Опис роботи насоса PEDROLLO серії JSW2

Ці вироби являють собою відцентрового типу самовсмоктуючі електронасоси. Завдяки тому, що в корпусі насоса знаходиться ежектор, досягається ефект самоусмоктування. Не вся рідина, що подається і виробляється відцентрового закритого типу робочим колесом, потрапляє в нагнітальний патрубок. Частина цієї рідини рециркулируют завдяки роботі ежектора, який має прямий контакт з камерою всмоктування, завдяки чому утворює в ній розрідження, без якого неможливо самовсмоктування. Коли апарат запускається вперше, водою заповнюється лише корпус насоса. Додатково заповнювати всмоктуючий трубопровід, а потім прибирати присутні повітряні пробки, зовсім немає потреби. Адже вода, що знаходиться в корпусі під час запуску насоса, проходячи через ежектор, з камери всмоктування перенаправить повітря в нагнетательную камеру, при цьому виштовхуючи його прямо через вихідний трубопровід. Таким чином, виходить вакуум, який служить причиною підйому рівня води прямо у всмоктуючому трубопроводі, тим самим викликаючи процес самоусмоктування.

Завдяки безперервній роботі системи самоусмоктування, дані насоси втрачають чутливість до присутності повітря в накачувальній рідини. Компанія PEDROLLO працює вже багато років і серію JSW2 розробляла, грунтуючись на досвід, завдяки чому особлива увага приділялася процесу гідравліки та підбору матеріалів, в результаті чого, обладнання зменшилося в розмірах, знизився шум при роботі і підвищилися експлуатаційні характеристики.

JSW2: основні характеристики

• продуктивність - до 70 л / хв .;
• висота всмоктування по максимальному манометрична показником - 9 м;
• напір насосів (яким може бути водний стовп) - до 55 м;
• температурний діапазон перекачується рідини - починаючи від -10 і закінчуючи +40 градусів Цельсія;
• температурні рамки навколишнього середовища - складають показник в рамках строго до +40 градусів;
• можливість експлуатації в безперервному режимі згідно класу S1;
• корпус насосного агрегату може мати максимальний тиск - до 6,5 бар;
• для перекачування підходить чиста вода, яка не має абразивних твердих частинок і не агресивних хімікатів, щоб не пошкодилися матеріали, використані в проточній частині насоса;
• тип установки - поверхневий;
• застосування - дрібно промислове і побутове;
• конструкційне виконання - насос відцентровий з ежектором і «закритого» типу робочим колесом;
• монтаж даних апаратів здійснюється в спорудах закритого типу, або ж таких місцях, які мають захист від впливу атмосфери.

Конструктивні характеристики
