Групи безпеки

Групи безпеки Afriso

Для котлів

Модель

Розрах. потужність, кВт

Наяв-ність ізоляції

Діаметр внутр. різьби

Запобіжний клапан

Манометр

Повітровідвідник

Тиск, бар

Діаметр різьби

Тиск, бар

Діаметр різьби

Відсічний клапан

Тиск, бар

Діаметр різьби

Відсічний клапан

KSG

50

+

1"

3

1/2" x 3/4

0/4

63, 3/8"

+

12

3/8"

+

KSG mini

50

+

1"

3

1/2" x 3/4

0/4

50, 1/4"

+

12

3/8"

+

KSG maxi

100

+

1"

3

3/4 x 1

0/4

63, 3/8"

+

12

3/8"

+

WHK4

200

+

1 1/4"

3

1" x 1 1/4"

0/4

63, 3/8"

+

12

3/8"

+

WHK5

350

+

1 1/2"

3

1 1/4" x 1 1/2"

0/4

63, 3/8"

+

12

3/8"

+

GAK

50

-

3/4"

3

1/2" x 3/4

0/4

63, 3/8"

+

12

3/8"

+

Для бойлерів

Модель

Тип опалювальної системи

Тип з'єднання

Клапани

Запобіжний клапан

Манометр

Ціна, грн

Тиск, бар

Діаметр різьби

Тиск, бар

Діаметр різьби

BFK 12/6

Закрита

Двостороння з компресійним фітингом 15 мм

Запірний, зворотній

6

1/2"

-

-

BFK 12/10

Закрита

Двостороння з компресійним фитингом 15 мм

Запірний, зворотній

10

1/2"

-

-

DN 15

Закрыта

Двостороння, різьбове, паяне, діаметр 18 мм

Запірний, зворотній

10

1/2" х 3/4"

0-16

50, 1/4"

DN 15

Закрита

Двостороння, різьбове, паяне, діаметр 3/4"

Запірний, зворотній

6

1/2" х 3/4"

0-16

50, 1/4"

Клапани

ТТип клапана

Призначення

Тиск спрацювання, бар

Максимальна робоча температура, ºС

Діаметр різьбового з'єднання

Ціна, грн

Внутрішній

Зовнішній

Запобіжний

Для бойлера

6,7

110

1/2"

1/2"

Запобіжний

Для бойлера

6,7

110

3/4"

3/4"

Запірний

Підключення розширювального бака

10

120

3/4"

3/4"

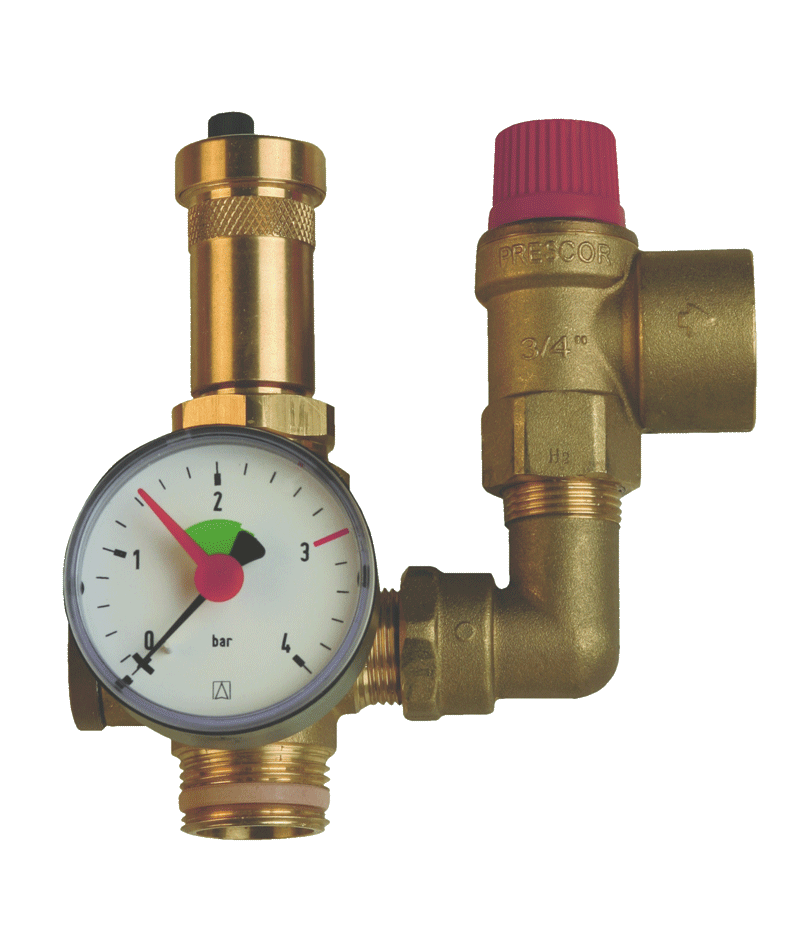

Групи безпеки Afriso - застосування і призначення

Групи безпеки являє собою комплект елементів, які виконують функцію захисту.

Групи безпеки Afriso застосовуються в системах опалення, а також з бойлерними установками.

Нерідким явищем у роботі систем опалення є скупчення повітря, що призводить до виникнення небажаних явищ:

• Поява корозії;
• Зниження ефективності системи і тепловіддачі;
• Вихід робітників клапанів і елементів системи з ладу (до чого призводить підвищення тиску, викликане наявністю повітря);
• Перегрів устаткування (внаслідок підвищеного тиску в системі).

Робота групи безпеки націлена на захист системи від перевищення максимального допустимого рівня робочого тиску в системі, а також для відведення накопичень повітря з простору радіаторів та трубопроводів, щоб у підсумку зберегти працездатність системи і рівень безпеки її застосування.

Комплектація та особливості конструкції елементів групи безпеки

Група безпеки включає в комплект такі елементи:

• Запобіжний клапан;
• Автоматичний повітровідвідник;
• Манометр.

Для їх спільного монтажу в системі опалення застосовується консоль.

Додатково може додаватися клапан для підключення розширювального бака.

В якості конструктивного матеріалу для основних елементів групи (консолі, корпуси повітрявідводчика, запобіжного клапана, а також штуцери для приєднання манометра) застосовується латунь марки CW614N. Зазначені елементи формуються із застосуванням методу гарячого кування. В основі кришки запобіжного клапана застосовується термостійкий нейлон.

Манометр групи безпеки виготовляється з якісного пластику ABS. Шкала манометра застосовує в основі алюміній. Зверху над шкалою розміщується скло з акрилу.

Група безпеки GAK також має в комплекті клапан для підключення розширювального бака.

Досить частини в системах опалення виконують установку трьох зазначених елементів групи безпеки як індивідуальних пристроїв. Але, тим не менш, застосування групи стане оптимальним варіантом, оскільки дозволить спростити монтаж системи, а також полегшить підбір необхідних елементів захисту (манометра, повітрявідводчика і запобіжного клапана).

Групи безпеки Afriso - принцип роботи

Спочатку, в процесі виготовлення, пружинний елемент запобіжного клапана групи безпеки Afriso підлягає натягу, яке забезпечує налаштування роботи клапана на певний показник тиску. Із застосуванням манометра, який входить в комплект групи безпеки, даний клапан може бути відрегульований для роботи з дещо іншим тиском, при такій необхідності (все залежить від того, який рівень тиску є допустимим у роботі конкретної системи).

До тих пір, поки робочий тиск в системі (яке вимірюється манометром) знаходиться в межах не вище зазначеного, запобіжний клапан закритий , і пружина знаходиться в початковому стані. За умови відхилення показника тиску в системі в більшу сторону (що може статися, наприклад, з причини виникнення збою в роботі системи), що утримує вентиль клапана пружина стискається, що сприяє відкриттю вентиля запобіжного клапана. Даний процес сприяє зниженню рівня тиску в системі, що виконується шляхом відведення надлишку теплоносія, який створює підвищення тиску, за допомогою автоматичного повітрявідводчика в бічній відведення запобіжного клапана.

На перший погляд, такий принцип роботи групи безпеки чреватий отриманням травм внаслідок можливого попадання теплоносія на шкіру користувача. Але й цей момент у роботі груп безпеки Afriso також продуманий - відведення надлишків викидається теплоносія здійснюється через відвідну трубу, яка приєднується до бічного відведення клапана запобігання. Надлишки направляються в каналізаційний стік. При цьому, в конструкції відвідної труби також передбачена воронка, яка забезпечує користувачеві можливість відстежити момент накопичення бруду і шламу, запобігши таким чином забруднення і засмічення стоку.

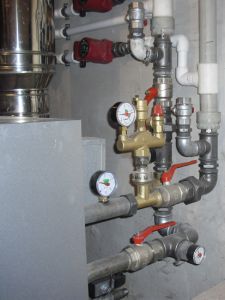

Монтаж групи безпеки Afriso

При монтажі групи безпеки Afriso в систему опалення варто враховувати кілька головних правил:

• Установка групи безпеки Afriso традиційно виконується у вертикальному положенні, з розміщенням в будь-якій точці системи, розташованої вище опалювального котла;
• При цьому добре буде вибрати точку розміщення групи з мінімальною температурою;
• Проміжок трубопроводу, розташований між котлом і місцем розміщення групи безпеки повинен виключити установку запірної арматури, а також фільтруючих та інших елементів, здатних обмежити перетин пропуску рідини;
• Шланг для зливу рідини повинен мати діаметр, відповідний діаметру вихідного отвору запобіжного клапана;
• Довжина шланга не повинна обмежувати скидання рідини або пари з системи, в силу забезпечення безпечного застосування системи користувачами;
• Для ущільнення з'єднань рекомендується використовувати стрічку типу ФУМ (матеріал PTFE - політетрафторетилен), нитка з поліаміду з силіконом, льон із застосуванням спеціальних паст, або інші матеріали для ущільнення, після застосування яких з'єднання буде герметичним при робочій температурі і тиску робочого теплоносія в системі.

Рекомендації до застосування та обслуговування

Правильне використання груп безпеки Afriso дозволить забезпечити належний рівень безпеки роботи всієї опалювальної системи. Тому кожен користувач, який набуває групу безпеки, повинен знати декілька важливих моментів, що стосуються її застосування.

Базове вимога - обов'язкова щорічна перевірка працездатності запобіжного клапана. Це обов'язково, оскільки після закінчення періоду простою системи внаслідок відсутності її запуску в неопалювальний сезон в просторі клапана можуть накопичуватися частинки пилу і бруду, що в підсумку призводить до втрати тиску в системі опалення. Дане питання вирішить промивка клапана, яку можна провести в процесі перевірки перед запуском системи.

Також варто пам'ятати, що як всі групи безпеки, групи марки Afriso можуть працювати в системі з циркуляцією теплоносія, складова етиленгліколю в якому не перевищує показник 50%.
