Градирні (охолоджувальні башти)

Градирні

Модель
градирні

Тепловий
потік,
кВт

Витрати води
(охолоджуваної),
м3/год

Габаритні
розміри,
мм

Ціна,
грн.
з ПДВ

ГРД-2М


14

2,30

H 1318; D 750

ГРД-4М


23

3,90

H 1318; D 750

ГРД-6М


35

6,20

H 1563; D 860

ГРД-8М


45

7,80

H 1563; D 860

ГРД-12М


67

11,70

H 1773; D 1165

ГРД-16М


90

15,60

H 1773; D 1165

ГРД-20М


113

19,50

H 1795; D 1440

ГРД-24М


135

23,40

H 1795; D 1440

ГРД-32М


181

31,20

H 1775; D 1560

ГРД-40М


226

39,00

H 1845; D 1800

ГРД-45М


271

46,80

H 1845; D 1800

ГРД-50М


317

54,60

H 2140; D 1900

ГРД-65М


362

62,40

H 1980; D 2140

ГРД-78М


452

78,00

H 2365; D 2410

ГРД-100М


565

97,50

H 2330; D 2730

ГРД-115М


679

117,00

H 2465; D 3050

ГРД-135М


792

136,50

H 2465; D 3050

ГРД-150М


905

156,00

H 2450; D 3280

ГРД-175М


1017

175,50

H 2450; D 3280

ГРД-195М


1131

195,00

H 2740; D 3760

ГРД-235М


1356

234,00

H 2835; D 4160

ГРД-275М


1583

273,00

H 3370; D 4600

ГРД-320М


1809

312,00

H 3375; D 4600

ГРД-390М


2262

390,00

H 4264; D 4870

ГРД-460М


2713

468,00

H 3990; D 5580

ГРД-550М


3166

546,00

H 4200; D 6550

ГРД-630М


3619

624,00

H 4200; D 6550

ГРД-780М


4522

780,00

H 4935; D 6550

ГРД-1000М


5654

975,00

H 5315; D 7600

ГРД-1200М


26784

1170,00

H 5605; D 8430

Градирні

Багато чого обладнання промислового призначення, рефрижераторні установки, компресори не можуть функціонувати без обов'язкового охолодження. Найбільш дієвим методом в таких випадках, є використання градирень.

Градирня, - це об'ємне пристрій, який призначений для здійснення процесу охолодження води у великих обсягах і відбувається за рахунок спрямованого (примусового) потоку повітря. Температура в системах рециркуляционной подачі води (закільцьованих) знижується під впливом обдувания теплообмінних апаратів вентиляторами.

Сфера застосування

• нафтова промисловість;
• енергетика;
• громадянське кондиціювання;
• підприємства промислового призначення (робота яких заснована на технологічних процесах);
• будівлі адміністративно-громадського призначення.

Таке обладнання, як градирня, успішно застосовується на ГРЕС, АЕС, ТЕЦ і подібних, в будівництві, - з метою охолодження генераторів, в холодильних установках, - конденсаторів. Також застосовуються в промисловості для хімічного очищення речовин і машин, які формують пластмасу.

Основні типи градирень Тепломаш

Градирні «Тепломаш» виробляються декількох видів, схожих за зовнішніми даними, здійснюють рух повітря в діапазоні показників від 23,4 до 2031 кВт. Основна відмінність різно типових градирень полягає в кількості форсунок, вентиляторів, рівні енергетичного витрати (на процеси зниження температури повітря і води).

Градирні бувають:

• вентиляторні;
• випарні;
• відкриті;
• баштові;
• сухі;
• гібридні;
• випарні градирні.

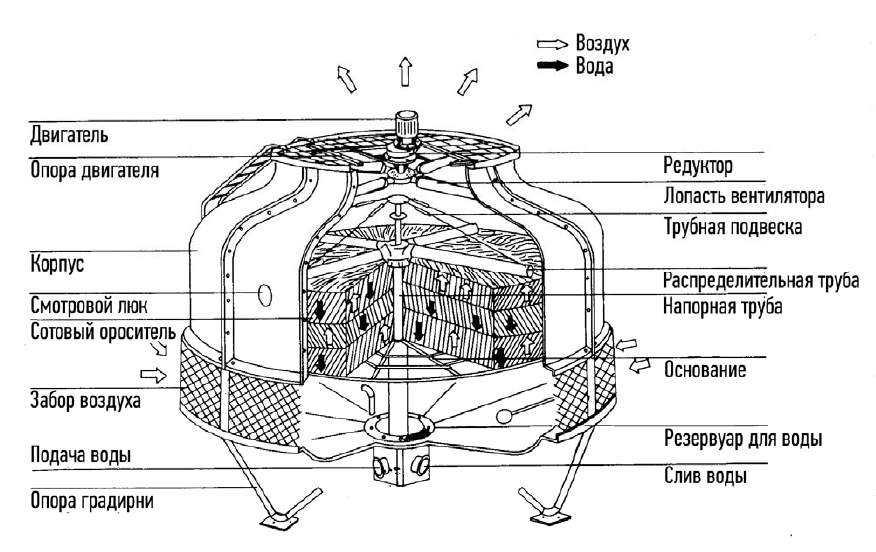

Установки складаються з корпусу, двох теплообмінників, вентилятора, оросителя, збірного бака (для води), краплевіддільники, колекторів пристрої розбризкування. Основні переваги полягають в економії електроенергії, малої матеріаломісткості, високій надійності, терміні експлуатації (понад 30 років). З недоліків є складний процес очищення, промивання і швидке наростання на трубах водяного каменю.

Основні параметри випарних градирень

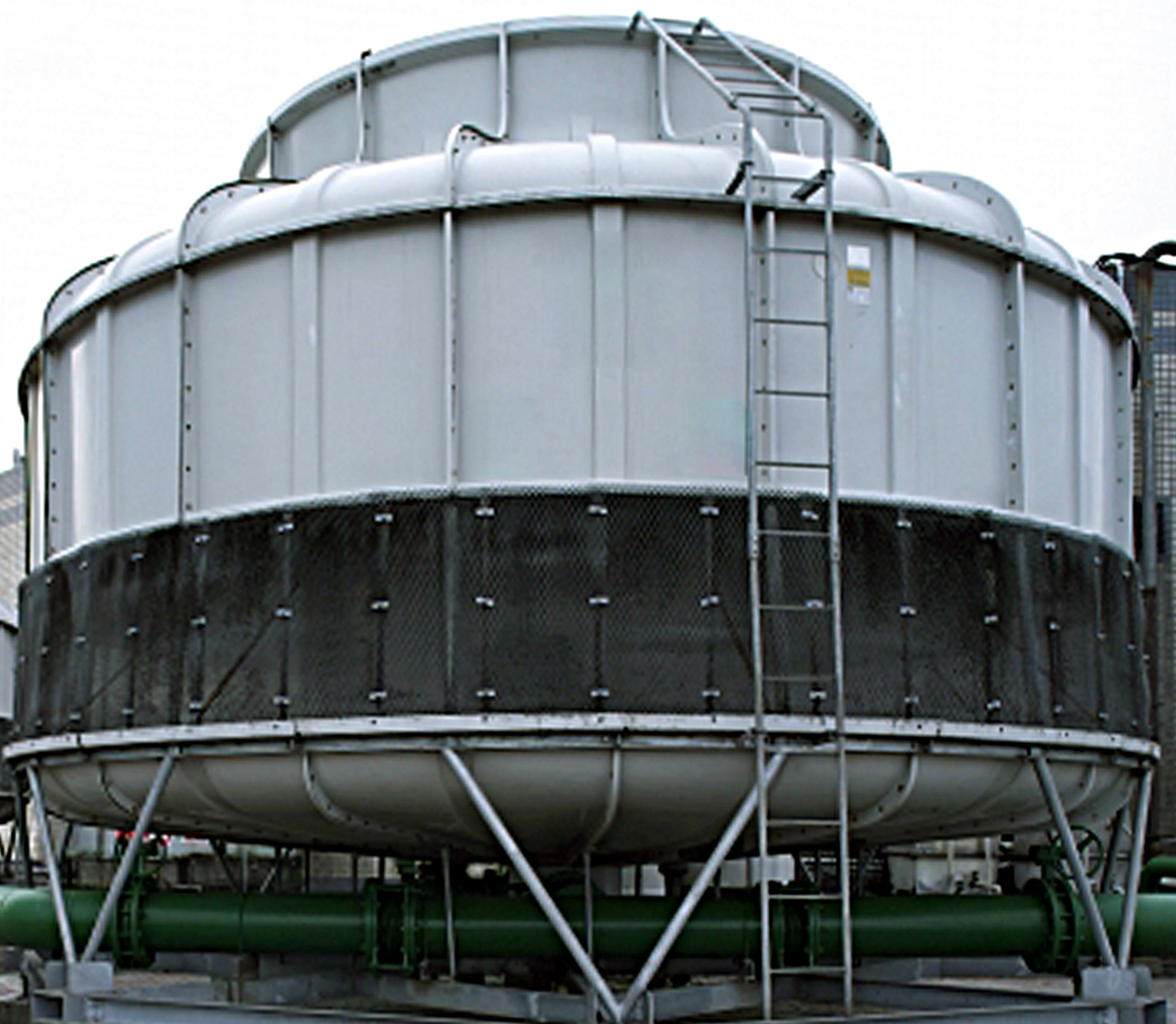

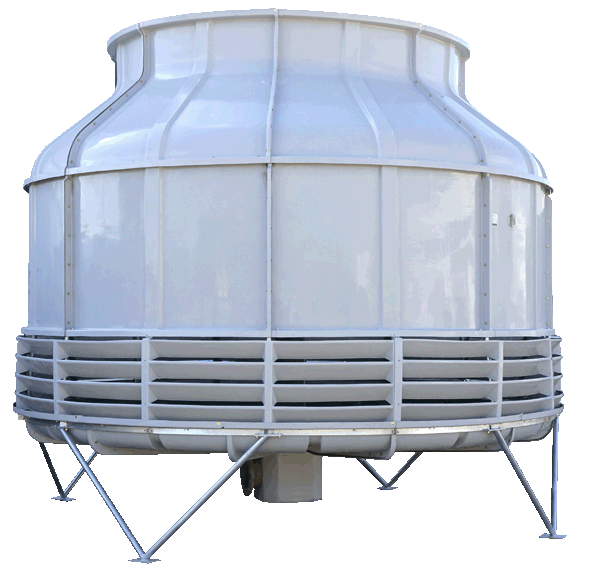

Вентиляторні градирні (примусова тяга)

Суть функціонування даного типу градирень відбувається за рахунок подачі до зрошувачу повітря примусовим чином з використанням одного або більше вентиляторів. Зворотний вода проходить на систему розподілу і розбризкується на поверхню зрошувач через сопла. Вентилятор (або декілька) всмоктує повітря через вхідні вікна, який проходить вгору і скоює охолодження води, яка стікає по поверхні зрошувача.

Уже охолоджена вода переміщається в резервуар, а тепле повітря виходить в атмосферу через дифузор. Дрібні краплі вологи «йдуть» разом з піднімається повітрям і потрапляють в каплеуловитель, який розміщений в верхній частині градирні. За рахунок цього значно знижуються втрати оборотної води. Щоб збільшити продуктивність, часто встановлюється відразу декілька пристроїв-градирень з одним вентилятором, які об'єднуються в одну систему, що охолоджує.

Основні параметри вентиляторних градирень

Параметри

Значення

Баштові градирні (природна тяга)

Даний вид градирні вважається найбільш ефективним за рахунок використання природної тяги, яка утворюється в витяжної вежі. Застосовується на промислових підприємствах з метою охолодження значних обсягів води (теплові, атомні станції). Висота таких веж може досягати 200 м і зрошувати площу до 10 000 кв.м. Такі висотні башти виготовляються з монолітного бетону. Відрізняються високою економічністю, експлуатаційної простотою і близьким розміщенням до об'єкта промислового призначення. Мінусом є складність будівництва та висока інерційність.

Відкриті градирні

Являють собою басейн (бризкальних), який повністю огороджений гратами - жалюзями, що знижують втрати води. Основою функціонування відкритої градирні використовується природна конвенція і вітер. Канали зрошення огороджені жалюзями. Не підходять для об'єктів, де потрібно підтримання стабільної температури, так як функціонування залежить від вітру. Частіше розміщуються на дахах в системах кондиціонування та охолодження повітря. Перевагою є відсутність енергетичних затрат.

Основні параметри відкритих градирень

Сухі градирні

В процесі виконання охолодження повітря беруть участь один або відразу декілька штук теплообмінників (цикл замкнутого типу), зливні клапани, насоси, повітряні фільтри, допоміжне обладнання. Тепло за допомогою теплопровідності і конвенції передається через радіатори. Воду охолоджують вентилятори (середньої потужності). Рідко застосовуються з причини низької глибини охолодження води, а також через низьку тепловіддачі. Радіатор замінює зрошувач. Вода ізольована від повітря і проходить по закритому контуру.

Застосовуються сухі градирні при нестачі води, яка використовується для поповнення втрат, при високому рівні температури оборотної води в теплообмінниках, і при охолодженні контура.

Основні параметри сухих градирень

Гібридні градирні

Комбінація мокрого і сухого типів охолодження. Теплообмін відбувається за допомогою вентиляторів, розміщених по периметру витяжною вежі. Процес охолодження відбувається за рахунок теплообміну оборотної води і повітря, що знаходиться через стінку. Якщо температура зовнішнього середовища висока, то повітря спочатку зволожується (адіабатичне охолодження). Якщо температура зовнішнього середовища низька, відбувається подача сухого повітря. Не надто поширені через підвищених вимог під час експлуатації.

 Основні параметри гібридних градирень

Купити охолоджувальні вежі ТЕПЛОМАШ - ціна
