Електричні приводи

Електричні приводи Afriso ESBE

Серія ARA

Модель

Тип керуючого сигналу

Живлення, В

Час повороту на 90 °, сек

Крутний момент, Нм

Ціна, грн

ARA643

3-точковий

24

30

6

ARA653

3-точковий

24

60

6

ARA663

3-точковий

24

120

6

ARA673

3-точковий

24

240

6

ARA693

3-точковий

24

120/240/480/1200

6

ARA641

3-точковий

230

30

6

ARA651

3-точковий

230

60

6

ARA661

3-точковий

230

120

6

ARA671

3-точковий

230

240

6

ARA691

3-точковий

230

120/240/480/1200

6

ARA637

2-точковий

24

15

3

ARA647

2-точковий

24

30

6

ARA657

2-точковий

24

60

6

ARA635

2-точковий

230

15

3

ARA645

2-точковий

230

30

6

ARA655

2-точковий

230

60

6

ARA639

Пропорційний 0-10 В, 2-10 В, 0-20 мА, 4-20 мА

24

15/30/60/120 (з аналоговим вихідним сигналом 2-10 В для пристроїв моніторингу)

6

ARA659

Пропорційний 0-10 В, 2-10 В, 0-20 мА, 4-20 мА

24

45/120

6

Серія ARМ

Модель

Аналог

Тип керуючого сигналу

Живлення, В

Час повороту на 90 °, сек

Крутний момент, Нм

Ціна, грн

ARM302

-

3-точковий

24

15

6

ARM322

1210 02 00

3-точковий

24

60

6

ARM342

1210 03 00

3-точковий

24

120

6

ARM323

1210 12 00

3-точковий

230

60

6

ARM343

1210 13 00

3-точковий

230

120

6

ARM353

1210 14 00

3-точковий

230

240

6

ARM345

-

3-точковий

230

120

10

ARM703

1212 07 00

2-точковий

230

15

6

ARM713

1212 08 00

2-точковий

230

30

6

ARM723

1212 09 00

2-точковий

230

60

6

ARM745

-

2-точковий

230

120

10

ARM994

1252 01 00

Пропорційний 0-10 В, 2-10 В, 0-20 мА, 4-20 мА

24

60/90/120

10

Додаткові елементи до приводів

Серія

Опис

Ціна, грн

ARA803

Перехідник для приводів серії ARA600 на клапани серії VRG, VRB, G, MG

ARA801

Окремий додатковий кінцевий вимикач для приводів ARA

-

Перехідник для приводів і контролерів серії ARM, ACT, ARC AFRISO на клапани ESBE серії VRG, VRB

Електроприводи AFRISO - напрями використання і базові характеристики

У роботі систем опалення, кондиціонування або охолодження застосовуються різні види клапанів, які управляються за допомогою того чи іншого способу - вручну, в автоматичному режимі, із застосуванням додаткових елементів або без них.

Для організації автоматичної роботи змішувальних триходових клапанів додатково з ними необхідно застосовувати електричні приводи. Торгова марка AFRISO надає таку можливість - і у нас Ви можете підібрати сам клапан, а також відповідний до нього привід.

Класифікація та комплектація

Електроприводи для триходових клапанів AFRISO представлені двома серіями:

• ARA 600 ESBE - застосовуються спільно зі змішувачами ESBE діаметром 15-50 мм;

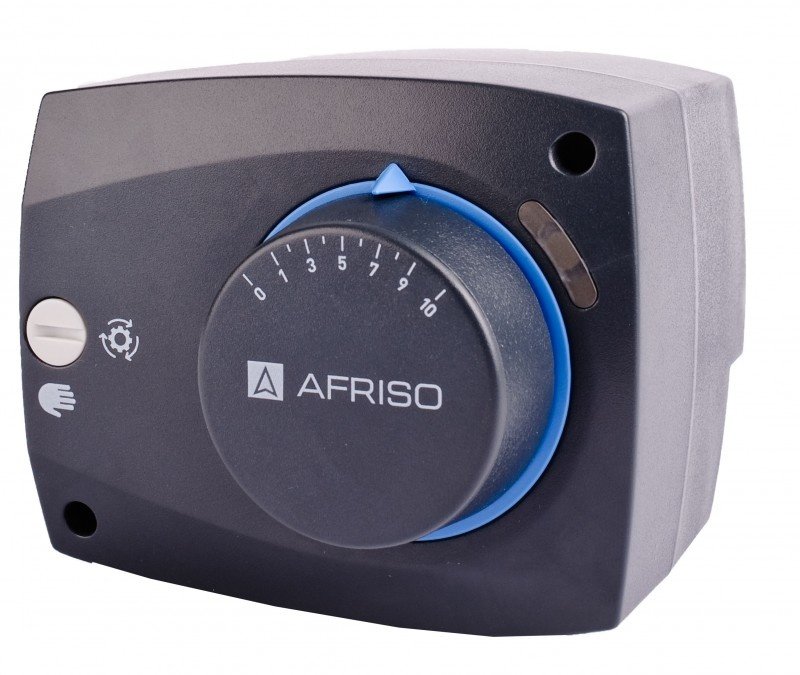

• ARM AFRISO - є аналогами приводів серії ARA 600 ESBE, і додатково мають в комплекті перехідник для можливості монтажу на змішувачі інших серій , зокрема ARV AFRISO, ESBE (F, MG, G).

Також додаткова комплектація електроприводів AFRISO включає:

• Перехідники;
• Кінцевий вимикач.

Зазначені елементи можна замовити окремо, при виникненні такої потреби.

Серед електроприводів AFRISO представлені:

• 3-точкові;
• 2-точкові;
• Пропорційні приводи.

Функції електроприводів AFRISO

Основною дією електроприводу є перетворення використовуваної електричної енергії та формування механічного впливу на шток триходового клапана. Завдяки такому впливу, електропривод AFRISO забезпечує виконання двох функцій:

• Переміщення теплоносія в контур опалювальної системи;
• Переміщення теплоносія в теплообмінник контуру системи гарячого водопостачання, при відкритті клапана подачі гарячої води.

Електроприводи AFRISO - основні параметри підбору

Підбір електроприводу варто здійснювати, враховуючи базові характеристики системи, тип і показники роботи обладнання, а також базові характеристики самого регулюючого пристрою. В даному випадку, при правильному підборі, максимально ефективна і довгострокова робота як самого приводу, так і суміжного обладнання в системі буде гарантована.

Технологічні вимоги вказують на необхідність підбору приводу, в залежності від:

• Рода струму;
• Показників номінального напруги та потужності;
• Тривалості роботи;
• Способу монтажу в системі.

Звичайно, також при підборі приводу варто враховувати параметри змішувача, а з метою економічності - інші параметри системи (оскільки раціональний підбір обладнання по достатнім робочим показниками позитивно позначиться як на матеріальних, так і на енергетичних витратах).

Якщо у Вас виникають питання при підборі обладнання - Ви можете звернутися за консультацією до фахівців нашої компанії. Після уточнення всіх деталей, наш співробітник зможе запропонувати найбільш підходящий для Вас варіант.

Також рекомендуємо звернути увагу на наявність комплектів для регулювання AFRISO, що включають в себе триходовий змішувальний клапан і відповідний до нього привід. Дане рішення також може сталь для Вас більш вигідним і зручним.
