Рециркуляційні агрегати Mirine DHF

Рециркуляційні агрегати Mirine DHF - опис

Агрегати MIRINE DHF призначені для повітряного опалення приміщень з високими стелями.
Стабільна і безперебійна робота цього устаткування досягається завдяки суворому дотриманню рекомендацій компанії-виробника з монтажу, пуско-налагодження та введення в експлуатацію, а також грамотного використання і своєчасному технічному обслуговуванню.

Технічне обслуговування MIRINE DHF

Здійснювати монтаж, експлуатацію і технічне обслуговування агрегатів MIRINE DHF може тільки кваліфікований персонал, який пройшов відповідне навчання і знайомий з конструкцією устаткування, а також правилами безпечної роботи з ним. Інформацію стосовно користування MIRINE DHF розраховані на конкретну категорію фахівців - техніків і інженерів, діяльність яких безпосередньо пов'язана з будівництвом, системами опалення, кондиціонування і вентиляції.

Допустимі режими роботи

Для рециркуляційних агрегатів MIRINE DHF передбачені наступні робочі режими: Нагрівання повітря в режимі рециркуляції; Режим очікування; Виключено.
Граничні значення робочих параметрів, які слід неухильно дотримуватися, вказані в розділі «Технічні дані». Чи не дозволяється нецільове використання агрегатів, а також їх експлуатація в умовах, відмінних від передбачених технічним описом. Виробник не бере на себе відповідальність за можливі ризики і небезпеки, що виникають внаслідок порушення рекомендацій, описаних в даному технічному каталозі.
Експлуатація агрегатів заборонена в приміщеннях, де: є високий вміст в повітрі пилу і частинок бруду; рівень вологості перевищує гранично допустимий; присутній підвищена концентрація парів пально-мастильних матеріалів; середовище вибухонебезпечне.

Ризики при обслуговуванні і експлуатації

Конструкція і функціональне призначення агрегату

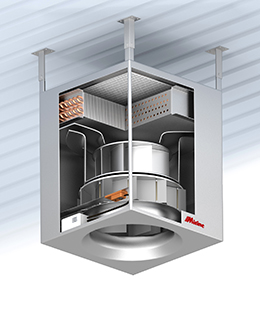

Рециркуляційні агрегати MIRINE DHF призначені для ефективного обігріву приміщень з високими стелями. Агрегати серії DHF встановлюються всередині приміщення і кріпляться безпосередньо до стелі або до несучих конструкцій будівлі. Після забору повітря збирається в блоці, очищається від пилових частинок, нагрівається теплообмінником і подається назад в приміщення через розподільник повітря MIRINE Air-Distributor, який є основним компонентом системи. Агрегати працюють від зовнішнього джерела тепла (гаряча вода від системи центрального опалення), при цьому конструкція не вимагає під'єднання повітропроводів. У лінійці рециркуляційних агрегатів MIRINE DHF є чотири типорозміру, які комплектуються в стандартному виконанні різними типами водяних теплообмінників, дозволяючи підібрати оптимальне технічне рішення для конкретного об'єкта.

• Фільтр витяжного повітря
• Воздухоохладитель / воздухонагреватель
• конденсатосборник
• Відцентровий вентилятор
• направляючі лопатки
• Повітророзподільний пристрій MIRINE Air-Distributor

Вихровий розподільник повітря MIRINE AIR-DISTRIBUTOR

Головною перевагою і особливістю вентиляційних агрегатів MIRINE є вихровий дифузор AIR-DISTRIBUTOR, який формує вихревую струмінь і забезпечує ефективну доставку нагрітого повітря в робочу зону. Це говорить про те, що розподільників повітря AIR-DISTRIBUTOR є основними елементами будь-яких децентралізованих вентиляційних агрегатів MIRINE і виконують роль дестратіфікатора. Завдяки поворотним лопаток і вбудованому електричному приводу, система управління розподільника повітря безперервно регулює кут розвороту лопаток, враховуючи при цьому висоту монтажу, витрата повітря, а так само різницю температури повітря в робочій зоні і повітря, що подається. Разом з цим універсальна конструкція дифузора, системи управління підлаштовується під будь-які приміщення де висота стель складає 6 - 30 м.

Перепади температури по висоті в приміщенні, де функціонують агрегати MIRINE становить 0,1 ° C на 1м висоти. Тобто при висоті приміщення 10 м - різниця між температурою в верхній частині приміщення і в робочій зоні становить всього 1 ° C. Вихровий дифузор дає можливість створювати закручені по колу струменя з зоною розрядження всередині. Ефект закручування в міру віддалення від зрізу сопла збільшується за рахунок приєднань мас навколишнього повітря. На певній відстані ефект закручування є більшим ніж ефект підтискання, що виникли за рахунок спочатку сформованого ядра розрідження. В результаті цього відбувається «розкриття струменя».

Особливості:

У вихровому дифузорі встановлено електропривод, який змінює кут розвороту лопаток і закрученность струменя. В результаті цього автоматика постійно підтримує довжину струменя від зрізів дифузора до місця «розкриття струменя», змінюючи при цьому кут повороту лопаток дифузора в залежності від різниці температури в нижній і верхній зоні. Таким чином, забезпечується постійна далекобійність струменя і підтримується комфортна швидкість в робочих зонах (0,1-0,2 м / с). Найбільш ефективне їх використання в приміщенні, де висота досягає 7-30 метрів і не залежить від перепаду температури.Об'ектом для ефективного застосування вентиляційних агрегатів MIRINE можуть бути прикладом: складські комплекси, гіпермаркети, оранжереї, заводи, атріуми, літакові ангари.

Переваги AIR-DISTRIBUTOR

Автоматичне управління, а, отже, оптимальний розподіл повітря навіть при мінливих робочих умовах.
Відсутність протягів в приміщеннях.
Велика площа, що обробляється одним агрегатом.
Мінімальна стратифікація температур.
Управління поширенням повітря.
Повітря може подаватися в приміщення строго горизонтально або вертикально, у вигляді конуса в залежності від положення лопаток.

Транспортування і монтаж

Транспортування
• З метою запобігання обладнання від пошкоджень і поломок доручайте транспортування і його монтаж кваліфікованим фахівцям, які відмінно знають міри по техніці безпеки.
• Для підйому агрегатів на висоту необхідно використовувати спеціальне обладнання.
• Не допускається вкладання агрегатів на бічну частину або ж їх нахил.
• Перед монтажем агрегатів переконатися в несучої здатності перекриття / покрівлі з урахуванням ваги агрегату.
монтаж агрегату
• Підвішування агрегату до стелі виконується стандартно за допомогою чотирьох куточків 50х50х5 і болтів М8 з шестигранною головкою і шайб.
• Гайки розраховані тільки на робочу вагу агрегату без додаткового навантаження.
• До кріпильних елементів не можна прикладати вигинає момент.
• Агрегати можна підвішувати за допомогою інших кронштейнів, що фіксуються строго вертикально.
• Агрегат слід розташовувати строго в горизонтальній площині.
• Вибір кріпильних елементів проводиться виходячи з ваги конкретного агрегату.

Електропідключення

Підключення до електромережі необхідно довіряти кваліфікованим фахівцям. Підключення агрегатів до системи електропостачання повинно проходити з урахуванням локальних нормативів. До моменту продажу внутрішні з'єднання обладнання повністю готові до підключення до електромережі.
Послідовність робіт:

1. Переконайтеся в тому, що основні параметри мережі відповідають тим, що вказані на етикетці: частота, напруга і максимально допустима струмова завантаження на охороняє пристрій - при виявленні невідповідностей заборонено здійснювати підключення до системи електропостачання;
2. Перед використанням довгих кабелів переконайтеся в тому, що їх перетин адекватно додається навантаженні;
3. Монтаж проводите згідно електросхемі для регулюючих пристроїв;
4. Під час підключення агрегат до електромережі, обов'язково враховуйте зазначені позначення клем.
5. Підключіть вбудовані в електродвигун теплове контактори, інакше захист електродвигуна при перегріванні не діятиме. Теплові контактори і рубильник в контактній коробці повинні підключатися тільки послідовно!

Купити Рециркуляційні агрегати Mirine DHF Ви можете в нашій компанії.

Купити Рециркуляційні агрегати Mirine DHF найнижчу можливу ціну і на вигідних умови можна тільки в нашому інтернет-магазині. Для отримання детальної інформації звертайтеся за телефонами, які вказані на сайті або залиште заявку на зворотний дзвінок, заповнивши спеціальну електронну форму. Ціна, оперативність і якість обслуговування Вас приємно здивують! Для постійних клієнтів передбачені знижки!

• За умови: висота установки - 10 м, різниця температур - 25 ° С
• Теплоносій не повинен містити твердих домішок і агресивних хімічних речовин, що сприяють корозії або хімічному розкладанню міді, латуні, нержавіючої сталі, цинку, пластмас, гуми, чавуну.
