Рециркуляційні агрегати Mirine DCHF

Рециркуляційні агрегати Mirine DСHF - опис

Агрегати MIRINE DCHF призначені для повітряного опалення або охолодження приміщень з високими стелями в режимі рециркуляції. Стабільна і безперебійна робота цього устаткування досягається завдяки суворому дотриманню рекомендацій компанії виробника з монтажу, ремонту й введення в експлуатацію, а також грамотного використання і своєчасному технічному обслуговуванню. Здійснювати монтаж, експлуатацію і технічне обслуговування агрегатів MIRINE DCHHF може тільки кваліфікований персонал, який пройшов відповідне навчання і знайомий з конструкцією устаткування, а також правилами безпечної роботи з ним. Інформацію стосовно користування MIRINE DCHF розраховані на конкретну категорію фахівців-техніків і інженерів, діяльність яких безпосередньо пов'язана з будівництвом, системами опалення, кондиціонування і вентиляції.

Для рециркуляційних агрегатів MIRINE DCF передбачені наступні робочі режими: Рециркуляційний нагрів або охолодження повітря; Режим очікування; Рециркуляционное осушення при послідовному охолодженні і нагріванні повітря; Виключено.
Не дозволяється нецільове використання агрегатів, а також їх експлуатація в умовах, відмінних від передбачених технічним описом.

Експлуатація агрегатів заборонена в приміщеннях, де: є високий вміст в повітрі пилу і частинок бруду; рівень вологості перевищує гранично допустимий; присутній підвищена концентрація парів пально-мастильних матеріалів; середовище вибухонебезпечне. Навіть при дотриманні всіх запропонованих виробником умов експлуатації, не виключена ймовірність виникнення потенційних ризиків, наприклад: при роботі з електрообладнанням; при роботі з системою гарячого водопостачання; неполадки, що виникають із-за заводських дефектів конкретних деталей; при падінні на обладнання предметів або металевих інструментів зі значною масою.

Конструкція і функціональне призначення агрегату

Агрегати працюють від зовнішнього джерела холоду (фреон від компресорно-конденсаторного блоку або холодна вода від чиллера) або тепла (гаряча вода від системи центрального опалення або фреон від компресорно-випарного блоку), при цьому конструкція не вимагає під'єднання повітропроводів. У лінійці рециркуляційних агрегатів MIRINE DCHF є чотири типорозміру, які комплектуються в стандартному виконанні різними типами водяних або фреонових теплообмінників, дозволяючи підібрати оптимальне технічне рішення для конкретного об'єкта.

Рециркуляционная система кондиціонування повітря MIRINE DCHF призначена для ефективного охолодження і обігріву приміщення з високими стелями. Дані агрегати серії DCHF встановлюю усередині приміщень і кріплять безпосередньо до стелі або до несучих конструкцій будівлі. Після забору повітря збирається в блоці, очищається від пилових частинок, нагрівається або охолоджується теплообмінником і подається назад в приміщення через розподільників повітря MIRINE Air-Distributor, які є основним компонентом системи.

Вихровий розподільник повітря AIR-DISTRIBUTOR

Воздухораспределитель Air-Distributor є основним елементом агрегату MIRINE. Система управління безперервно регулює кут розвороту лопаток враховуючи висоту монтажу і різницю температур повітря на виході з дифузора і в робочій зоні. Завдяки цьому підтримується постійна висота розкриття струменя, тим самим забезпечуючи максимальну оброблювану площу. Залежно від положення лопаток передбачено три варіанти подачі повітря в приміщення: вертикально вниз в режимі нагріву, у вигляді конуса в режимі вентиляції або горизонтально в режимі охолодження.

Завдяки унікальній технології розподілення повітря і варіативності повітряного потоку, агрегати MIRINE: забезпечують максимальну зону покриття; виключають виникнення протягів в приміщенні; здійснюють рівномірний нагрів повітря по всій висоті приміщення; знижують витрати на експлуатацію обладнання.

Транспортування і монтажмонтаж

Транспортування
• З метою запобігання обладнання від пошкоджень і поломок доручайте транспортування і його монтаж кваліфікованим фахівцям, які відмінно знають міри по техніці безпеки.
• Для підйому агрегатів на висоту необхідно використовувати спеціальне обладнання.
• Не допускається вкладання агрегатів на бічну частину або ж їх нахил.
• Перед монтажем агрегатів переконатися в несучої здатності перекриття / покрівлі з урахуванням ваги агрегату
Монтаж агрегату
• Підвішування агрегату до стелі виконується стандартно за допомогою чотирьох куточків 50х50х5 і болтів М8 з шестигранною головкою і шайб.
• Гайки розраховані тільки на робочу вагу агрегату без додаткового навантаження.
• До кріпильних елементів не можна прикладати вигинає момент.
• Агрегати можна підвішувати за допомогою інших кронштейнів, що фіксуються строго вертикально.
• Агрегат слід розташовувати строго в горизонтальній площині.
• Вибір кріпильних елементів проводиться виходячи з ваги конкретного агрегату.
Монтаж гідравлічної системи: Монтаж гідравлічної системи повинен виконуватися тільки кваліфікованими фахівцями; Рециркуляційної агрегати, робота яких передбачає роботу при однакових умовах (одна зона регулювання) об'єднуються в групи; Для вирівнювання температури припливу групи агрегатів, необхідно провести гідравлічну балансування системи холодопостачання і теплопостачання; При підключенні трубопроводів до агрегату, передбачити установку запірної і регулюючої арматури, клапанів та дренажних клапанів (ручні або автоматичні воздухоотводчики).

Система управління ASM-LOCAL PRO для рециркуляционного агрегату MIRINE DCHF

Система управління ASM-Local PRO являє собою щит управління з контролером фірми Carel і призначена для локального управління агрегатом MIRINE DCHF. Конструктивно щит виконаний в пластиковому корпусі. Ступінь захисту щита IP54. Опціонально можливе виготовлення щита управління зі ступенем захисту IP65. Шафа управління може бути розміщений на агрегаті MIRINE DCHF.
Функціонал системи ASM-LOCAL PRO: Управління і захист вентилятора (прямий пуск); Регулювання температури в приміщенні; Управління процесом розподілу повітря за рахунок зміни кута установки напрямних лопаток розподільника повітря Air-Distributor; Контроль забруднення фільтрів; Управління режимами роботи на основі заданої тижневої тимчасової програми; Реєстрація несправностей в списку аварійних сигналів; Інтеграція в систему диспетчеризації будівлі по протоколу ModBus; Відключення по сигналу пожежної сигналізації.

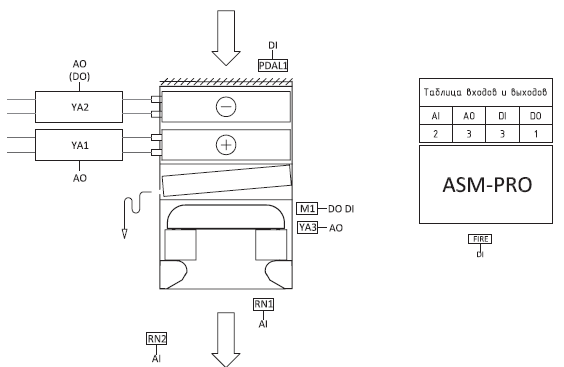

    ASM-Local PRO - Система управління агрегату
M1 - припливний вентилятор
YA1 - привід подачі гріючої
YA2 - привід контуру охолодження (соленойдний клапан)
YA3 - привід лопаток потоку повітря
PDAL1 - датчик перепаду тиску на приточном фільтрі
RN1 - датчик температури припливного повітря
RN2 - датчик температури повітря в приміщенні
FIRE - пожежна сигналізація

 Електропідключення

Підключення до електромережі необхідно довіряти кваліфікованим фахівцям. Підключення агрегатів до системи електропостачання повинно проходити з урахуванням локальних нормативів. До моменту продажу внутрішні з'єднання обладнання повністю готові до підключення до електромережі.
Послідовність робіт:
• Переконайтеся в тому, що основні параметри мережі відповідають тим, що вказані на Шильник: частота, напруга і максимально допустима струмова навантаження на охороняє пристрій - при виявленні невідповідностей заборонено здійснювати підключення до системи електропостачання;
• Перед використанням довгих кабелів переконайтеся в тому, що їх перетин адекватно додається навантаженні;
• Монтаж проводите згідно електро схемою для регулюючих пристроїв;
• Під час підключення агрегат до електромережі, обов'язково враховуйте зазначені позначення клем.
• Підключіть вбудовані в електродвигун теплові контактори, інакше захист електродвигуна при перегріванні не діятиме. Теплові контактори і рубильник в контактній коробці повинні підключатися тільки послідовно!
