City Multi Y ZUBADAN

City Multy - найбільш підходящий варіант для кондиціонування будівель житлового та офісного типу невеликих розмірів. Змінювана витрата холодоагенту робить їх набагато економічнішими в порівнянні з системами на основі холодильних машин. Володіючи багатьма перевагами, системи City Multy застосовують для кліматконтролю навіть висотних будівель.

Внутрішні блоки різних модифікацій, доповнені контролерами і припливними установками, можуть підключатися до одного зовнішнього агрегату системи City Multy. Зовнішні блоки володіють модульністью. З декількох зовнішніх агрегатів можна підібрати найбільш відповідний під потреби споживачів. Компресори з приводом інверторного типу продовжують час служби системи знижуючи навантаження на електромережу. Це можливо завдяки відсутності високих пускових струмів.

Для управління внутрішніми блоками системи передбачені різні прилади індивідуального і центрального контролю. Також апаратно-програмний комплекс забезпечує виконання завдань диспетчеризації.

Застосування технології ZUBADAN

За допомогою електронних розширювальних вентилів у кількості 2 шт. відбувається дроселювання потоку холодоагенту в рідкому стані по гідравлічному контурі системи. Процес відбувається східчасто. Як результат, утворюється точка середнього тиску між розширювальними вентилями. У ній холодоагент в рідкому стані відгалужується і частина його випаровується в теплообміннику. Суміш пари і рідини подається на штуцер інжекції компресора. У компресорі, суміш інжектується на проміжному етапі стиснення в область між спіралями. Таким чином, одноступінчатий компресор працює як двоступеневий.

Які переваги застосування ланцюга інжекції холодоагента

Коли температура в навколишньому середовищі знижується, знижується і продуктивність зовнішнього теплообмінника. Він починає виробляти недостатню кількість пару для вступу в теплообмінник блоку внутрішнього типу, що і є причиною низької теплопродуктивності системи. Щоб уникнути цієї ситуації, додаткова кількість пару підводиться на вхід компресора. Це і є головним призначенням ланцюга інжекції. Компресор оснащений двома входами: 1. для лінії всмоктування низького тиску; і 2. для лінії інжекції перехідного тиску.

Поки температура повітря на вулиці не дуже низька, кількість пари, виробленої випарником, забезпечує систему повністю. Лінія інжекції не задіюється, пара надходить через лінію низького тиску. У такому режимі відзначається найбільш висока ефективність роботи теплового насоса. Він поглинає тепло з навколишнього середовища і передає його в приміщення. При зниженні температури, ця лінія перестає приносити достатню кількість пари і система додатково подає холодоагент по ланцюгу інжекції. Так підтримується необхідна кількість газу, що проходить через компресор. Але, ланцюг інжекції не може переносити теплоту навколишнього повітря, енергетичний ефект від додаткового обсягу газу забезпечується підвищенням споживання потужності компресора.

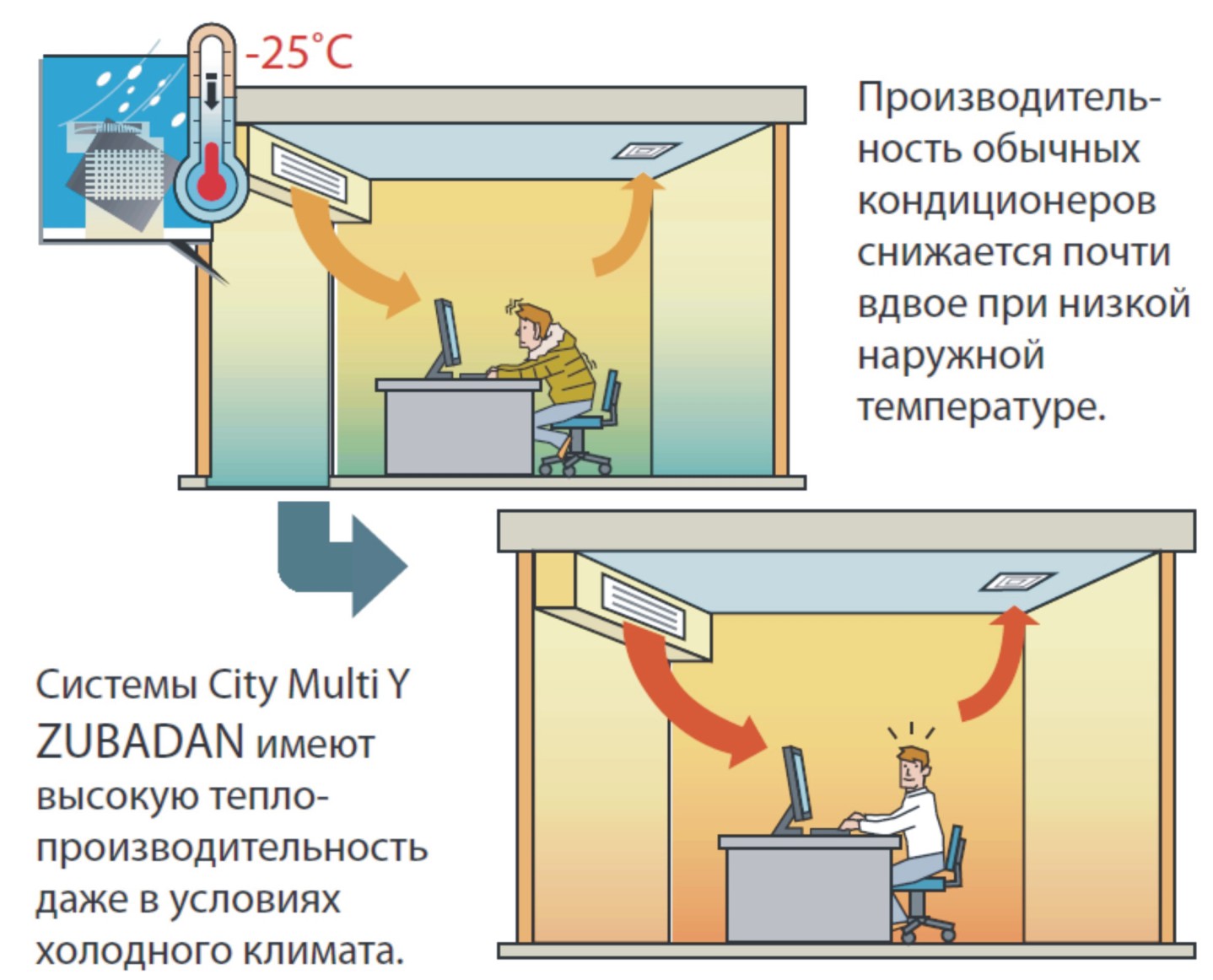

Зовнішні блоки City Multi Y ZUBADAN представлені моделями: PUHY-HP200YHM-A, PUHY-HP250YHM-A, PUHY-HP400YSHM-A, PUHY-HP500YSHM-A. Ефективність їх роботи зберігається при зниженні температури до -25 ˚С.

• Нагрівання повітря без перерв забезпечується збільшенням інтервалу між відтаваннями зовнішнього теплообмінника.
• Відтавання теплообмінника не впливає на температурний режим в приміщенні.
• Вихід на номінальну продуктивність відбувається за 20 хв.
