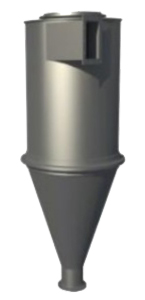

Циклони ЛІОТ

Схема установочних розмірів до циклонів ЛІОТ

Таблиця установочних розмірів до циклонів ЛІОТ

Циклони ЛІОТ – загальні відомості

Основна сфера застосування циклонів ЛІОТ – це грубе і середнє очищення газо-повітряних середовищ від сухого пилу, від пилу, який не злипається і не має волокнистої структури. Даний агрегат є однією з перших розробок в системах аспірації, який стали використовувати в якості фільтра для очищення повітря. Його широко використовують на елеваторах, зерносховищах, комбікормових заводах, і в інших сільськогосподарських галузях, як пиловловлювач зернового пилу та інших частинок. Він надійний і практичний, що обумовлено простотою його конструкції. Однак циклон ЛІОТ найчастіше використовується, як апарат першого ступеня очищення, тому для того щоб домогтися більш високих показників якості очищення, повітря, після обробки на даному агрегаті необхідно пропускати через фільтри тонкого очищення. У тандемі з цими фільтрами ЛІОТ здатний забезпечувати 100% якості. Але, бувають випадки, коли висока якість не потрібна, і даний агрегат використовується в якості першого і єдиного ступеня очищення повітря.

Процес очищення відбувається наступним чином:

• Повітря входить в циклон з бокової сторони;
• Відбувається спіральне закручування повітря під кутом, який визначається вхідним патрубком (в залежності від марки пиловловлювача швидкість руху 1-7 м/с і кількість обертів 3-8);
• За рахунок відцентрової сили тверді частинки починають стикатися зі стінками і по спіралі поступово висипатися в бункер;
• Чисте повітря, яке залишається по центру циклону піднімається і виходить через верхній отвір;
• Тверді частки залишаються в бункері.

Конструктивне виконання

Конструктивно циклон ЛІОТ виконаний з чорного металу, але можливо і будь-яке інше виконання під замовлення. Шви проварені спеціальним зварювальним апаратом. Вхідний і вихідний патрубок має фланці для приєднання до повітроводів (можливе виготовлення перехідників під заказ). Циклон з середини і зовні якісно оброблений грунтівкою. Можливо, виготовлення ліво або правостороннього циклону (вказується при здійсненні замовлення). Циклон ЛІОТ монтується в батарейні установки по 2, 4, 6, 8 циклона в групі. Ступінь уловлювання пилу батарейною установки значно вище, особливо коли мова йде про дрібний пил. Але фільтр зайвим не буде.

Для кожного циклону є характерними свої пропорції, як циліндричної, так і конічної частини. Співвідношення циклону ЛІОТ – 60 на 40 мм. Головним чином це впливає на процес фільтрації. Наприклад, широкий циклон може пропустити великий об'єм повітря, але ступінь фільтрації буде нижче, ніж у циклону з більш вузьким діаметром і малою швидкістю 1-3 м/с. Крім цього, велику роль грає кут вхідного патрубка, так як саме за рахунок цього параметра визначається кількість оборотів в циклоні. Все залежить від завдань, що стоять перед даними агрегатом. Якщо вам потрібно відфільтрувати великий об'єм повітря і домогтися максимальної якості очищення, то можна поставити циклон ЛІОТ, але після нього потрібний фільтр тонкого очищення для 100% фільтрації. Або варіант другий, можна поставити батарейну установку з інших циклонів і можливо фільтр не буде потрібен. У нашому арсеналі є самий широкий на ринку України ряд засобів, комплектуючих циклони для вирішення найскладніших завдань (фільтри, пиловловлювачі та ін). За рахунок цих додаткових елементів можна домогтися максимальної ефективності і 100% якості від будь-якої пилоуловлювальної установки.

Монтаж

Циклон ЛІОТ монтується в парі з вентилятором, який може монтуватися, як перед циклоном, так і після нього. Перед циклоном доцільно ставити вентилятор пиловий, якщо він буде через себе пропускати невеликі обсяги абразивних матеріалів. Після циклону можна ставити вентилятори тільки при наявності на циклоні розкручувателя. Справа в тому, що потік повітря в циклоні закручується і показники у вентилятора стають зовсім іншими, якщо його розкрутити. При монтажі вентилятора після циклону є можливість комплектування системи не тільки пиловими вентиляторами (ВЦП 5-45, ВЦП 6-45, ВЦП 6-46, ВЦП 7-40), але і ВЦ 14-46, оскільки теоретично повітря повністю очищене. Але є багато дрібних моментів, що впливають на вибір вентилятора (моделі та потужності), які будуть розраховані спеціально для Вас нашими фахівцями, щоб зробити систему максимально оптимальною.

ПАМ'ЯТАЙТЕ! Для системи аспірації дуже важливе дотримання пропорцій між наступними параметрами:

• Площа зонта на вході повітря в повітровод;
• Діаметр повітровода, що з'єднує циклон з зонтом;
• Довжина системи від входу повітря до виходу;
• Висота підйому;
• Потужність вентилятора (тиск і пропускна здатність).

Гармонійне поєднання вищевказаних пропорцій буде гарантувати довговічну роботу системи і відсутність будь-яких сюрпризів протягом експлуатації. Збалансована система служить в три рази довше.

Бункер

Циклон ЛІОТ під замовлення може йти з бункером, фільтром, оглядовим вікном і іншими необхідними для найбільш ефективної роботи циклону елементами. Його розміри і форма залежать від побажань замовника. Зазвичай розмір бункера розраховується відповідно до обсягів пилу, який випадає між бажаними періодами очищення циклону (добу, п'ять десять, інше). Важливо в подальшому на весь період експлуатації забезпечити регулярне вивантаження з бункера пилу, що накопичився і не допускати його переповнення. Допустимий рівень пилу в бункері не повинен перевищувати встановленої в документації норми. В іншому випадку бункер може забитися, що значно знизить продуктивність циклону, ступінь очищення повітря і значно скоротить його загальний експлуатаційний термін. Також необхідно забезпечити періодичний огляд агрегату на виявлення і усунення можливих механічних і інших пошкоджень. Дотримуючись ці не складні правила, Ви забезпечите себе довгою, надійною, а головне ефективною роботою циклону ЛІОТ.

УВАГА! Перед запуском замовлення у виробництво наш фахівець здійснює всі розрахунки, що забезпечить довговічність, надійність і оптимальність роботи всієї системи.

Додаткова інформація

Ми поставляємо циклони в різні регіони України та намагаємося підходити до кожного замовлення індивідуально, що дає максимальний коефіцієнт корисної дії для клієнта у вигляді вирішення конкретних завдань при мінімальних капіталовкладеннях.

Ми є виробниками, тому можемо виконати спецзамовлення будь-якої складності. Телефонуйте, і наші фахівці нададуть професійну рекомендацію (консультація безкоштовна).
