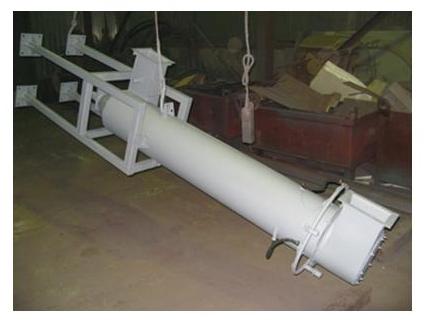

Циклони ЦВП

Схема установочних розмірів до циклонів ЦВП

Таблиця установочних розмірів до циклонів ЦВП

Технiчнi данi циклонiв ЦВП

Циклони ЦВП – загальні відомості

Циклони ЦВП є універсальними пиловловлювальними машинами, які можуть забезпечувати 100% очищення повітря від пилу будь-яких форм і розмірів. Їх ефективно використовують в роботі з:

• піском;
• глиною;
• цукром;
• деревиною;
• вугіллям;
• сажею;
• смолою;
• пудрою;
• з пилом який містить високий відсоток абразиву;
• з пилом з волокнистою структурою;
• з липким пилом, та ін.

Після обробки в циклоні ЦВП повітря не потребує додаткової очистки через фільтри.

Очищення повітря

У даному циклоні потік повітря подається через патрубок, який розташований внизу, потім, після процесу очищення повітря видаляється через верхній патрубок. Під час процесу очищення всі стінки циклона змочуються водою, яка надходить із сопел, об'єднаних водорозподільним кільцем і розміщених по всій окружності верхньої частини циклону. Замість гідравлічного затвора циклон ЦВП має спеціальний конус на спускному отворі. Для видалення можливих відкладень пилу, які можуть утворюватися в патрубку, є спеціальний зливний пристрiй. Очищення відбувається, як і в інших циклонів за рахунок дії закону відцентрової сили. За рахунок того, що ці апарати мають властивість високого ступеня очищення, їх можна використовувати без додаткових фільтрів, в якості апаратів єдиного ступеня очищення повітря. Хоча тут є деякі обмеження. Для ефективної роботи циклону первісна концентрація пилу не повинна бути вище нормативних показників 10 г/м³. Якщо концентрація пилу вище встановленої норми, тоді слід застосовувати попереднє очищення у вигляді сухого циклону.

Повітря в циклоні проходить наступні етапи:

• Вхід повітря в циклон відбувається з бокової сторони;
• Спіральне закручування повітря під кутом, який визначається вхідним патрубком;
• Забруднене повітря проходить через водяну плівку і очищається від твердих частинок;
• Чисте повітря виходить через вихідний патрубок;
• Тверді частки виводяться через відвід.

Конструктивне виконання

Знизу циклону приварений фланець з відвідним конусом. У водяний циклон для очищення повітря повинна постійно подаватися вода, яка відфільтровує пил. Вона повинна подаватися під тиском від 0,019 - 0,024 мПа. Циклон періодично треба очищати від частинок, які можуть там збиратися, для цього зроблено оглядове вікно. Конструктивно циклон виконаний з чорного металу (будь-яке інше виконання здійснюється під замовлення). Шви проварені спеціальним зварювальним апаратом. Вхідний і вихідний патрубок має фланці для приєднання до повітропроводу (можливе виготовлення перехідників під циклон будь-яких розмірів).

Циклони ЦВП мають два основні виконання:

1. стандартне виконання;
2. виконання циклону з підвищеною швидкістю.

Основна відмінність між стандартним виконанням і виконанням з підвищеною швидкістю в тому, що другий варіант має додаткову вварену перегородку в повітропідвідному патрубку, за рахунок чого ширина вхідного отвору зменшується вдвічі і забезпечується більш високий ступінь очищення. Але, разом з цим підвищується і аеродинамічний опір циклону.

Монтаж

Як правило, циклони з водяною плівкою встановлюються всередині виробничих приміщень, а не, як зазвичай це роблять зовні. Справа в тому, що при мінусових температурах вода в циклоні може замерзнути і апарат вийде з ладу. Тому рекомендуєте встановлювати дані циклони в приміщеннях, температура яких не нижче 20 градусів за Цельсієм. Якщо все-таки є необхідність установки циклону поза приміщенням, тоді необхідно прийняти всі належні заходи проти замерзання води, яка знаходиться в апараті. Також для ефективної роботи циклону, необхідно забезпечити перед соплами постійний водяний напір 0,2-0,25 кгс/см2. Улiтка в циклоні ЦВП має властивість встановлюватися в різних напрямках по відношенню до повітропідвідного патрубка. Кут напрямки улiтки можна міняти.

Циклон монтується в парі з вентилятором (ВЦП 5-45, ВЦП 6-45, ВЦП 6-46, ВЦП 7-40), який ставиться перед циклоном.

Пам'ятайте! Для системи аспірації дуже важливе дотримання пропорцій між наступними параметрами: зонт, повiтровод, вентилятор, циклон. Гармонійне поєднання вищевказаних пропорцій усуне всі проблеми і забезпечить довгу і надійну роботу циклону.

Додаткова інформація

Перед здійсненням замовлення наш фахівець здійснює всі розрахунки, що забезпечити довговічність, надійність, та оптимальність роботи системи.

Ми поставляємо циклони в різні регіони України та намагаємося підходити до кожного замовлення індивідуально, що дає максимальний коефіцієнт корисної дії для клієнта у вигляді вирішення конкретних завдань при мінімальних капіталовкладеннях.

Ми є виробниками, тому можемо виконати для Вас будьяке спецзамовлення.
