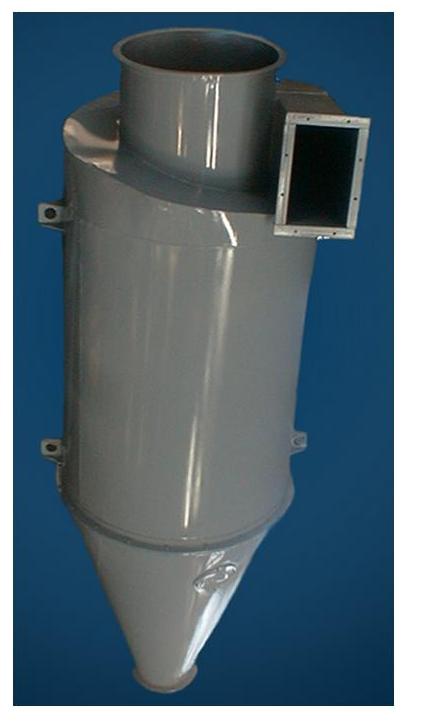

Циклони ЦОЛ

Схема установочних розмiрiв до циклонiв ЦОЛ

Таблиця установочних розмiрiв до циклонiв ЦОЛ

Циклони ЦОЛ - загальні відомості

Циклони ЦОЛ широко використовуються для очищення повітря від зернового пилу, лушпиння, сміття та інших дрiбних частинок. Його спроектували спеціально, як очисне обладнання для роботи в сільськогосподарських галузях, на комбікормових заводах, елеваторах, зерносушарках, зерносховищах і т. д. Дана модель спроектована на базі циклону ЛIОТ і є його вдосконаленим аналогом. Головна відмінність цього обладнання в тому, що циклон ЦОЛ має набагато кращі показники з уловлювання пилу, ніж циклон ЛIОТ, практично на 30%. Досить часто ці циклони можна зустріти в деревообробній промисловості. Очищення повітря в циклоні ЦОЛ, як і в багатьох інших циклонах засноване на відцентровій силі.

Процес очищення газу циклоном включає:

• Надходження повітря з зерновий пилом, сміттям, лушпинням в циклон (з боку);
• За рахунок відцентрової сили тверді частинки починають стикатися зі стінками і по спіралі рухатися вниз у напрямку бункера;
• Очищений газ покидає циклону через отвір, який знаходиться зверху;
• Зерновий пил і інше сміття накопичується в бункері.

Циклон ЦОЛ один з кращих варіантів для проектування в системах якi пов'язані з очищенням зернового пилу. Простота конструкції даного циклону забезпечує ефективність його роботи та значно спрощує необхідне регулярне обслуговування циклону.

Монтаж

Циклон ЦОЛ застосовується в парі з вентилятором. Існує дві комбінації їх розміщення. У першому випадку першим монтується циклон, а потім вентилятор. У другому випадку навпаки, першим монтується вентилятор. Для очищення від зернового пилу обидві комбінації рівнозначні і визначаються з умов розміщення на об'єкті. Перед циклоном доцільно ставити пиловий вентилятор. Після циклону ЦОЛ можна ставити вентилятор тільки при наявності на циклоні розкручувателя, який потрібен для нормалізації повітряного потоку, тому що якщо потік не розкрутити, це призведе до погіршення показників вентилятора і, як наслідок вплине на показники роботи самого циклону. При проектуванні системи з розміщенням вентилятора після циклону допускається комплектування ВЦ 14-46. Крім вищезгаданого існує багато секретів ефективного підбору циклонів і їх комплектуючих. Для наших клієнтів проводиться повний розрахунок системи перед запуском в роботу.

ПАМ'ЯТАЙТЕ! Для системи очищення від зернового пилу потрібно враховувати пропорції між наступними параметрами:

• Довжина і ширина зонта на вході повітря;
• Швидкість руху газу в повітроводі;
• Загальна протяжність системи;
• Висота підйому;
• Марка циклону і вентилятора (тиск і пропускна здатність);

Конструкція

Для кожного циклону характерні свої пропорції циліндричної і конічної частин. Співвідношення конічної і циліндричної частин циклону ЦОЛ - 65 до 35. Агрегат може пропустити великий об'єм повітря, з дотриманням найвищих показників якості. Однак при роботі з дрібним пилом краще проектувати батарейні установки. Для очищення великого обсягу повітря від пилу з максимальним рівнем можна використовувати циклон ЦОЛ разом з системою фільтрів. Для подібних завдань з серйозними вимогами по чистоті повітря застосовують батарейні циклони СЦН-40. У нашому арсеналі є найширше коло засобів, для очищення повітря від будь-яких домішок. Оптимальне співвідношення між елементами системи гарантує довговічну, надійну і ефективну роботу системи. Правильно спроектована і змонтована конструкція служить в три рази довше.

Конструктивно циклон виконаний з чорного металу (будь-яке інше виконання під замовлення). Шви зварені суцільним методом. Вхідний і вихідний патрубок приєднується до повітропроводу через фланці й перехідники (можливе виготовлення переходів). Циклон з середини і зовні якісно покритий грунтовкою і упакований в плівку. Можливе виготовлення лівостороннього або правостороннього циклону (дані вказується при замовленні). Циклон ЦОЛ монтуються в батарейну установку. Робота батарейною установки ефективніше (особливо для дрібних частинок).

Циклон може комплектуватися бункером, який виготовляється виходячи з наступних параметрів: форма, розмір, час між очищенням (зміна, дві зміни, інше). Перед запуском циклону в замовлення наш фахівець проводить всі розрахунки.

Наша продукція користується попитом в Україні та за її межами. Ми - виробники, тому можемо виконати будь-яке спецзамовлення за мінімальний термін і за кращу ціну. Телефонуйте, консультація безкоштовна!

Купити циклони ЦОЛ Ви можете в нашій компанії
