Відцентрові вентилятори Тепломаш

Відцентрові

Відцентрові вентилятори низького тиску Аналоги: ВЦ 4-75, ВР 86-77, ВР 80-75, ВР 80-70
Модель відцентрового вентилятора	Потужність двигуна, Вт *	Частота обертів, об/хв	Тиск (повний), Па	Продуктивність, тис. м³/год	Ціна, грн. з ПДВ
ВЦ4-70-2,5	0,18	1500	170-100	0,40-0,90
ВЦ4-70-2,5	0,55	3000	710-410	0,80-1,80
ВЦ4-70-2,5	0,75	3000	712-410	0,80-1,80
ВЦ4-70-3,15	0,25	1500	275-140	0,76-2
ВЦ4-70-3,15	0,37	1500	275-140	0,76-2
ВЦ4-70-3,15	1,5	3000	1200-700	1,60-4
ВЦ4-70-3,15	2,2	3000	1200-700	1,60-4
ВЦ4-70-4	0,25	1000	211-110	1,20-2,60
ВЦ4-70-4	0,37	1000	211-110	1,20-2,60
ВЦ4-70-4	0,75	1500	500-280	1,80-4,20
ВЦ4-70-4	1,1	1500	500-280	1,80-4,20
ВЦ4-70-4	5,5	3000	2100-1200	3,70-9
ВЦ4-70-4	7,5	3000	2100-1200	3,70-9
ВЦ4-70-5	0,74	1000	340-200	2,50-5,60
ВЦ4-70-5	1,1	1000	341-200	2,50-5,60
ВЦ4-70-5	2,2	1500	800-450	3,80-8,50
ВЦ4-70-5	3	1500	800-450	3,80-8,50
ВЦ4-70-6,3	2,2	1000	550-320	5-11
ВЦ4-70-6,3	3	1000	550-320	5-11
ВЦ4-70-6,3	7,5	1500	1300-760	7,50-17,50
ВЦ4-70-8	4	750	572-310	8-17
ВЦ4-70-8	7,5	1000	942-520	10-24
ВЦ4-70-10	7,5	750	850-600	15-30
ВЦ4-70-10	18,5	1000	1500-1100	20-41
ВЦ4-70-10	22	1000	1500-1100	20-41

* В данной таблице данные для диаметра рабочего колеса 1,0.
Диаметр вентиляторов от 0,9 до 1,1 также изготавливаются, но с другими электродвигатями

Відцентрові вентилятори середнього тиску Аналоги: ВР 300-45, ВР 280-46, ВР 15-45
Модель центробежного вентилятора	Потужність двигуна, Вт	Частота обертів, об/хв	Тиск (повний), Па	Продуктивність, тис. м3/год	Ціна, грн. з ПДВ
ВЦ 14-46-2	0,18	1500	240-270	0,50-0,90
	0,25	1500	240-260	0,50-1,18
	0,37	1500	240-250	0,50-1,36
	1,5	3000	1050-1245	1-2
	2,2	3000	1050-1200	1,15-2,7
ВЦ 14-46-2,5	0,55	1500	410-500	0,95-1,80
	0,75	1500	410-511	0,95-2,40
	3	3000	1850-2000	2-2,65
	4	3000	1850-2200	2-3,50
	5,5	3000	1850-2245	2-4,40
ВЦ14-46-3,15	0,55	1000	310-380	1,30-2,60
	0,75	1000	310-358	1,30-3,50
	1,5	1500	750-880	2-3,50
	2,2	1500	750-850	2-5
ВЦ 14-46-4	1,5	1000	510-609	2,80-4,50
	2,2	1000	510-620	2,80-7,10
	4	1500	1250-1400	4,40-6
	5,5	1500	1250-1500	4,40-8,30
	7,5	1500	1250-1500	4,40-10,50
ВЦ 14-46-5	4	1000	950-1080	6-8,20
	5,5	1000	950-1118	6-11,40
	7,5	1000	950-1100	6-14
	11	1500	2200-2300	9,40-10,81
	15	1500	2200-2448	9,40-14
	18,5	1500	2200-2500	9,40-17
	22	1500	2200-2500	9,40-20
	30	1500	2200-2450	9,40-21
ВЦ 14-46-6,3	5,5	750	900-1000	9,40-13
	7,5	750	900-1050	9,40-17
	11	750	900-1028	9,40-21
	11	1000	1600-1700	12,50-14,80
	15	1000	1600-1800	12,50-19,50
	18	1000	1600-1821	12,50-24,40
	22	1000	1600-1820	12,50-27
ВЦ 14-46-8	15	750	1450-1521	19-22
	18,5	750	1450-1620	19-27
	22	750	1450-1680	19-32
	30	750	1450-1681	19-40,
	37	1000	2650-2751	25-30
	45	1000	2650-2900	25-36,5
	55	1000	2650-2970	25,0-45

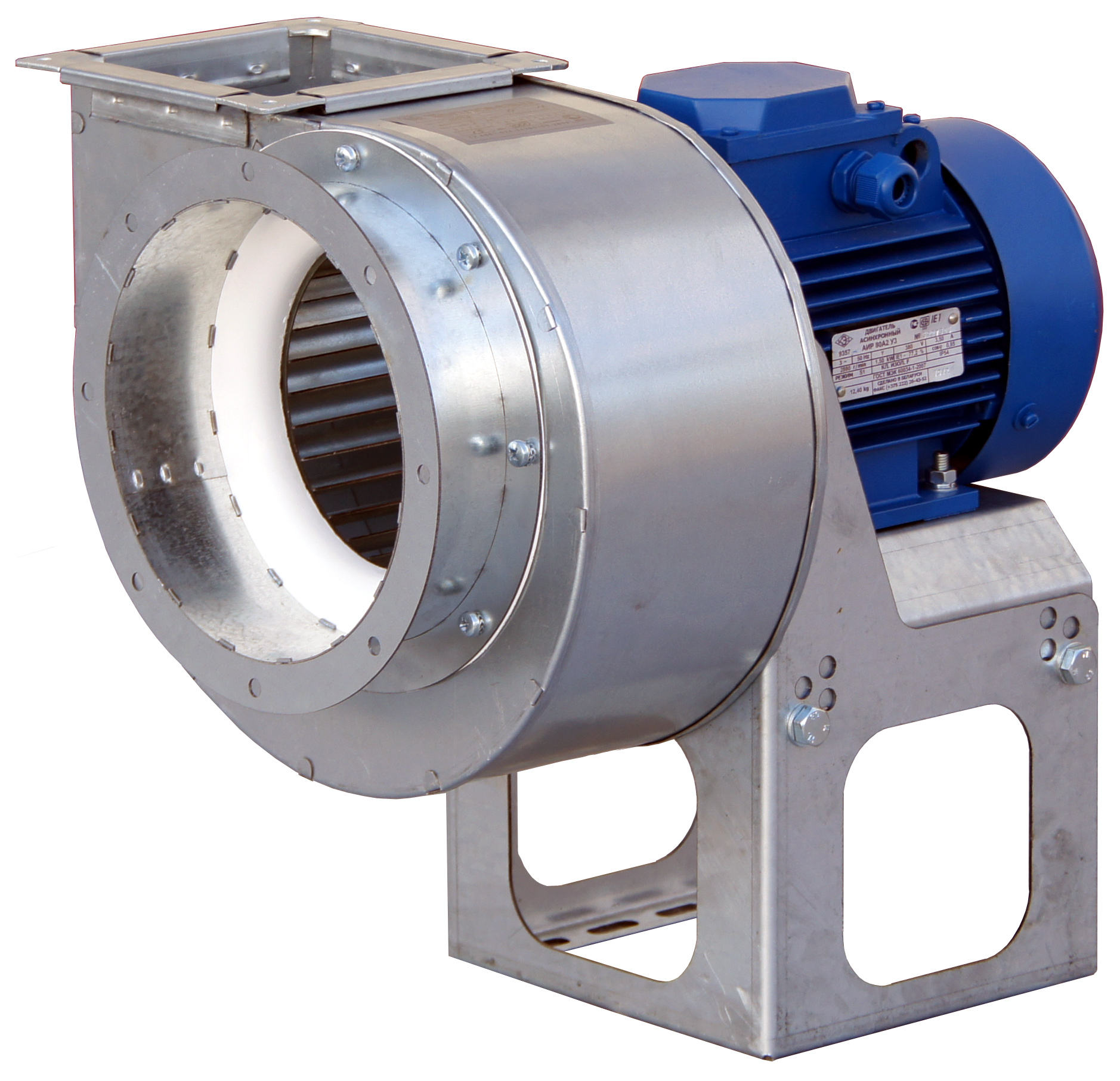

Відцентрові вентилятори

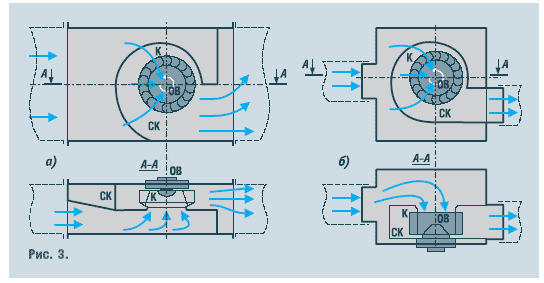

Пристрій різних типів вентиляторів, по суті, ідентично, але завдяки конструкторським рішенням має деякі нюанси, які вносять відмінності. Відцентрові вентилятори також називають радіальними. Принцип роботи заснований на силі (відцентрової), яка виникає під час всмоктування повітря, що проходить через лопаті спеціальної форми.

Конструкція відцентрових вентиляторів дещо складніше від інших своїх «побратимів».

Широке використання отримали дані вентилятори не тільки в сфері побуту, але і виробничих, промислових об'єктах за рахунок своїх різновидів. Вони є фундаментом опалювальних і кондиціонують систем, вентиляційних конструкцій в будівлях різних обсягів, поверховості, а також у технологічних пристроях.

Відцентрові вентилятори поділяються на три групи:

До 100 Па - низького тиску;
1000-3000 Па - середнього тиску;
3000-12000 Па - великого тиску.

Основне призначення полягає в пересуванні пароподібні, газоподібних повітряних мас, які можуть містити домішок з щільністю не більше 0,1 / м³. Категорично не можна застосовувати дані радіальні вентилятори в тих приміщеннях, внутрішнє повітря яких містить липкі і волокнисті частинки, речовини.

Особливості та загальні характеристики

праве / ліве обертання (двостороннє);
безпосереднє кріплення робочого колеса на електродвигуні;
тиск низький / середнє;
корпус виконаний з вуглецевої сталі, покритий полімером;
функція всмоктування - односторонньо рух;

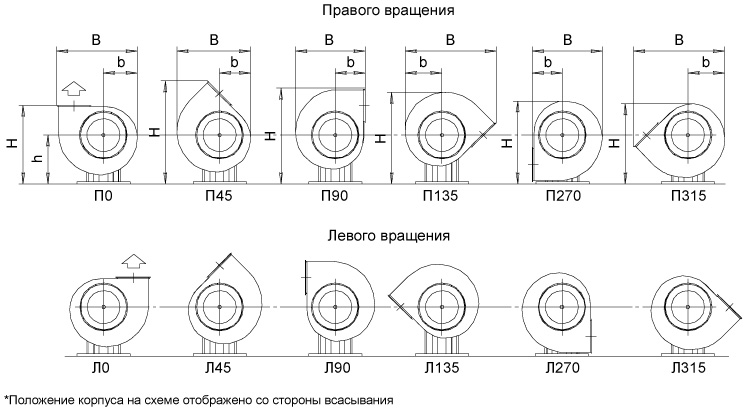

спірально поворотне виконання корпусу;
підвищена стійкість до процесів корозії.

Загальні відомості:

Вентилятори радіальні (відцентрові);
Низького і середнього тиску;
Корпус вентилятора поворотний, спіральний (равлик);
Всмоктування одностороннє;
Кількість вентиляторних лопаток - 12/32 загнуті назад / вперед;
Напрям обертання вентилятора ліве / праве;
Кріплення робочого колеса електродвигуном (виконання 1);
Виконаний з вуглецевої сталі, загального призначення, є виконання з неіржавіючої сталі (корозійностійкі).

Умови експлуатації:

Кліматичне виконання радіальних вентиляторів - У2 згідно ГОСТ 15150 - 90 (діапазон температури повітряного середовища -40 С +40 С;
Переміщувана повітряна суміш повинна бути невибухонебезпечних, що не викликає прискореної корозії сталі. Зміст твердих домішок і пилу не повинно бути більше 100 мг / м³ і містити волокнисті матеріали і липкі речовини.

Відцентровий вентилятор загального призначення комплектується електродвигунами АІР. Функціонування радіального вентилятора полягає в передачі шляхом аеродинамічного впливу енергії від робочого колеса агрегату потоку повітря. Потік повітря вийшовши з робочого колеса радіального вентиля.

Купити даховий вентилятор Тепломаш

Вентилятор купити за вигідною ціною можна в проектно-монтажної компанії, де пропонуються:

консультації фахівців з вибору відповідної моделі;
технічна підтримка з питань монтажу;
сервіс доставки.
