BPS-ESA

Циркуляційні насоси BPS-ESA - технічні характеристики

Модель

Ступінь робочої швидкості

Споживана потужність, Вт

Максимальний показник об'ємної подачі рідини

Показник об'ємної подачі рідини

м³/год

л/с

м³/год

0

0,5

1

1,5

2

2,5

3

л/с

0

0,14

0,28

0,42

0,56

0,69

0,83

BPS 25-4ESA-130

3

22

2,7

0,75

Рівень напору, м

5,1

4,4

3,1

2,4

1,9

1

-

2

13

2,1

0,58

2,6

2,4

2,1

1,8

1,3

-

-

1

6

0,65

0,17

1,6

1,5

-

-

-

-

-

BPS 25-4ESA-180

3

22

2,7

0,75

5,1

4,4

3,1

2,4

1,9

1

-

2

13

2,1

0,58

2,6

2,4

2,1

1,8

1,3

-

-

1

6

0,65

0,17

1,6

1,5

-

-

-

-

-

BPS 25-6ESA-130

3

45

3,3

0,92

6,8

6,1

5,4

4,4

3,7

2,9

1,6

2

27

3

0,83

3,8

3,6

3,4

3

2,6

1,9

-

1

3

0,8

0,22

1,7

1,6

-

-

-

-

-

BPS 25-6ESA-180

3

45

3,3

0,92

6,8

6,1

5,4

4,4

3,7

2,9

1,6

2

27

3

0,83

3,8

3,6

3,4

3

2,6

1,9

-

1

3

0,8

0,22

1,7

1,6

-

-

-

-

-

BPS-ESA - серія насосного обладнання з високим показником енергетичної ефективності

Насоси серії BPS-ESA представлені чотирма моделями з різними технічними характеристиками. В цілому, дані насоси відрізняються від інших пристроїв торгової марки «Насоси плюс обладнання» тим, що, завдяки своїм робочим параметрам і гнучкості налаштування дозволяють отримати максимум ефективності в роботі, завдяки чому і забезпечена їх популярність використання в більш широкому спектрі систем.

Як і решта циркуляційні насоси, традиційно BPS-ESA застосовуються в опалювальних системах різного типу і контурах систем кондиціонування, а також у енергетичних теплових насосах і установках. В системах кондиціонування застосування насосів можливо при стабільному або мало мінливому витраті рідини.

Але максимум ефективності можна отримати із застосуванням насосів серії BPS-ESA в таких напрямках:

• Опалювальні системи з необхідністю оптимізації робочої характеристики (при стабільному або мінливому витраті);
• Системи з імовірністю температурних перепадів в напірному трубопроводі;
• Контури систем опалення, які в певні часові проміжки працюють в економному режимі.

Безпека влаштування та експлуатації насосів BPS-ESA обумовлена ​​відповідністю стандартами:

• ДСТУ 6134 (ISO 9906);
• ДСТУ IEC 60335-2-51-2007;
• ДСТУ ГОСТ 6134-2009;
• ДСТУ 3135.0-95.

Основні робочі параметри насосів серії BPS-ESA

Насоси здатні надати напір до 6,8 м при максимальній подачі 3,3 м³ / год (0,92 л / с).

Для установки швидкості подачі рідини конструкцією насоса передбачена наявність перемикача на три позиції (що забезпечує Трьохшвидкісний регулювання).

Відмінною особливістю насосів BPS-ESA є можливість налаштування їх роботи по одному з дев'яти доступних режимів:

• Автоматичне регулювання напору по відношенню до поточного значення подається об'єму рідини, а також з урахуванням необхідного рівня для роботи системи в реальному часі (AUTO);
• Два види режимів регулювання напору і об'єму рідини, згідно пропорційності (PP1, PP2);
• Два види режимів для забезпечення стабільності показника тиску робочої рідини в використовуваної системі (CP1, CP2);< / li>
• Три швидкісних режиму обертання ротора;
• Режим економії (нічний) - працює спільно з режимом налаштування AUTO.

Основні переваги у використанні насосів BPS-ESA

• Висока енергоефективність (клас А);
• Високий показник ККД;
• Можливість економії електроенергії до 75%;
• Високий ступінь надійності;
• Малошумність в роботі;
• Збільшення ступеня захисту системи від перепадів, а двигуна - від перевантажень у роботі;
• Гнучкість і точність настройки необхідних параметрів;
• Широкі можливості регулювання роботи;
• Ефективні та стабільні робочі характеристики навіть при зниженому показнику напруги (190 В).

Опис основних робочих режимів

Конструктивні елементи насосів серії BPS-ESA

1 - корпус насосної камери; 2 - колесо робоче; 3 - підшипник радіальний керамічний; 4 - відбивач; 5 - кільце ущільнювача; 6 - кільце ущільнювача; 7 - ротор; 8 - підшипник радіальний керамічний; 9 - гільза ротора захисна; 10 - статор; 11 - кільце ущільнювача; 12 - корпус двигуна; 13 - накладка інформаційна; 14 - кільце ущільнювача; 15 - пробка різьбова; 16 - коробка висновків; 17 - гвинт.

Опис конструкції циркуляційних насосів серії BPS-ESA

Надійний і міцний корпус насоса виконується з чавуну, в моноблочному варіанті.

Всі насоси цієї серії розміщуються при монтажі в горизонтальному положенні.

Перекачування робочої рідини забезпечується завдяки роботі закритого відцентрового колеса. Також, з урахуванням роботи насоса в середовищі високого показника температури, колесо виготовляється з полімерного матеріалу з високими термостійкими характеристиками.

Розміщення колеса виконується на валу, який кріпиться з використанням підшипників. Дані елементи виконуються з металокераміки. Застосовуються підшипники радіального типу, що забезпечує плавне обертання валу в процесі роботи насоса.

Ротор додатково обладнаний двома постійно діючими магнітами, що дозволяє збільшити якісні характеристики його обертання. Тут варто сказати, що частота обертів ротора в даних насосах не є стабільною - вона змінюється, залежно від поточних, заданих параметрів і режиму, і може досягати 3000 оборотів в хвилину.

Захист ротора забезпечується наявністю в конструкції нержавіючої гільзи. Для виготовлення даного елемента, з метою підвищення міцності і безпеки, застосовується нержавіюча сталь марки AISI304. У даних насосах зазор між гільзою і ротором збільшений, але це ніяк не впливає на підсумковий ККД роботи насоса.

Для розпилення рідини всередині корпусу пристрою встановлений відбивач.

Двигун насоса - синхронний, вентильний, встановлений в металевому корпусі.

Охолодження забезпечується із застосуванням контакту з робочою рідиною - тому насоси серії BPS-ESA відносяться до категорії з «мокрим» ротором.

Харчування його забезпечується включенням в електромережу наданим кабелем. Для роботи застосовується напруга 220 В, з частотою 50 Гц.

Безпечна і безперебійна робота двигуна забезпечується наявністю вбудованої системи захисту від перевантажень.

Монтується насос завдяки наявності гайок, які також надані в комплекті.

Додатково в конструкції пристрою передбачено наявність таких елементів управління його роботою:

• Система перемикання швидкості і регулювання частоти обертів вала ротора; ротора;
• Електронна схема для установки необхідного режиму роботи;
• Зручна кнопкова панель управління параметрами, розміщена на коробці висновків;
• Висновок даних про поточний показнику потужності споживання, а також діючого робочого режиму на електронній панелі.

Якісні характеристики і безпеку

• Клас захисту двигуна IP 44;
• Клас пожежної ізоляції H;
• Однофазное виконання, із застосуванням схеми управління електронного типу, встановленої в коробці висновків;
• Тривалий і безперебійний режим роботи.

Допустимі межі показників і вимоги до рідини, що циркулює в контурі

Використовувана рідина повинна бути чистою і неагресивним, з відсутністю наявності твердих частинок і волокон. В'язкість і щільність речовини повинно бути наближеним до характеристик води. Можливе застосування рідини з максимальною жорсткістю 10 мкг-екв / дм ^{3і рівнем рН 8,5-9,5.}

Допускається робота з максимальним рівнем тиску 1 МПа (10 бар), температурою речовини від + 2 ° С до + 110 ° С, при температурі навколишнього простору + 40 ° С.

Також необхідно дотримуватися мінімального тиску 1,5 м водяного стовпа, при температурі рідини + 90 ° С, для виключення появи кавитационного шуму.

Допустиме максимальне наявність складових домішок:

• Залізо - 100 мкг / дм ^3;
• Мідь - 10 мкг / дм; ³
• Кисень - 20 мкг / дм ^3;
• Нафтопродукти - 0,5 мг / дм ^3;
• Гликоль - 40%.

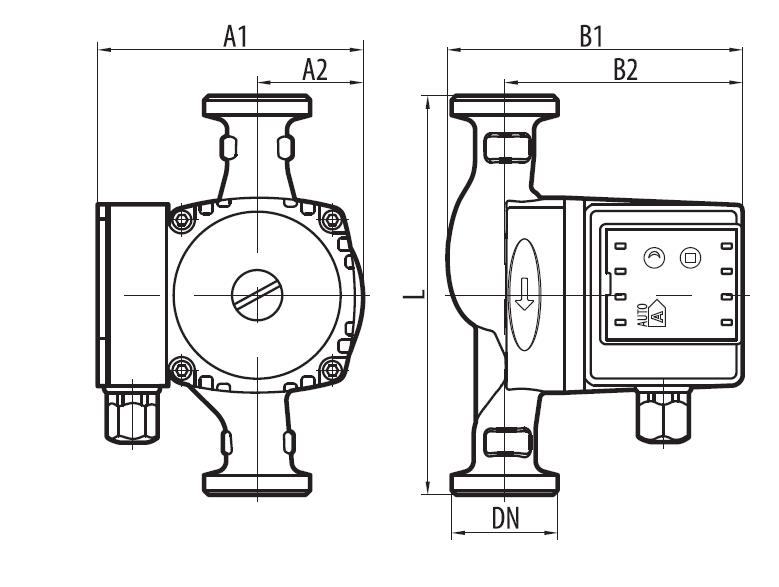

Таблиця габаритних розмірів BPS-ESA

Графіки співвідношень характеристик при використанні різних режимів роботи насоса

На графіках вказані параметри при циркуляції рідкого речовини без газових домішок, з показником щільності до 1,0 кг / дм³, в'язкості - 1 мм² / с, температурою 20 ° С.

Висота всмоктування становить 0 м.

1 - характеристики роботи при низькому напорі

2 - характеристики роботи при високому напорі
