Канальний відцентровий вентилятор ВЕНТС ВКПІ 700х400 ЄС

Опис моделі відцентрованого канального вентилятора Вентс ВКПІ 700х400 ЄС (Vents VKPI 700x400 EC)

Умовні позначення:

• ВЕНТС - виробник вентиляторів;
• ВКП - серія вентиляторів;
• 700х400 – розмір фланця;
• ЕС – наявність високоефективного електронно-коммутованого мотору.

ВКПІ 700х400 ЄС – загальні відомості

Вентилятори моделі ВКПІ 700х400 ЄС мають високу продуктивність, але при цьому економні щодо споживання електроенергії. Їх встановлюють у промислових приміщеннях, на приватних територіях і в розважальних центрах. Монтується в повітроводи прямокутної форми з перетином 700х400 мм. Вентилятори ВКПІ 700х400 ЄС обладнані роторним мотором і інтелектуальною системою регулювання швидкостей.

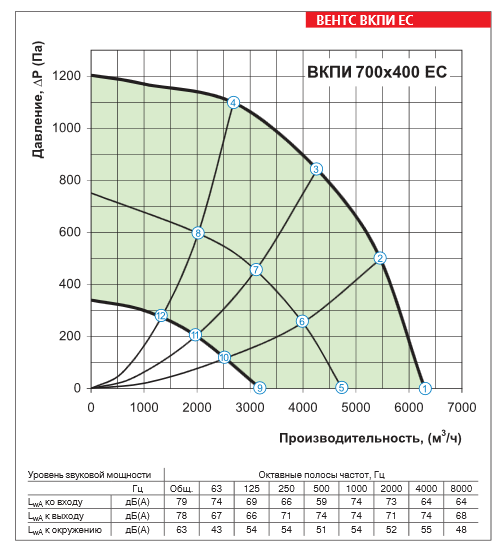

Модель вентилятора ВКПІ 700х400 ЄС має потужність 1700 Вт. Показники електричної напруги варіюються - 380-480 В. Робоча мінімальна температура - -25 градусів, а максимальна - +40 градусів. Даний вентилятор має продуктивність 6300 м3/год, і частоту обертання - 2600 махів за хвилину.

Конструкція вентилятора ВКПІ 700х400 ЄС

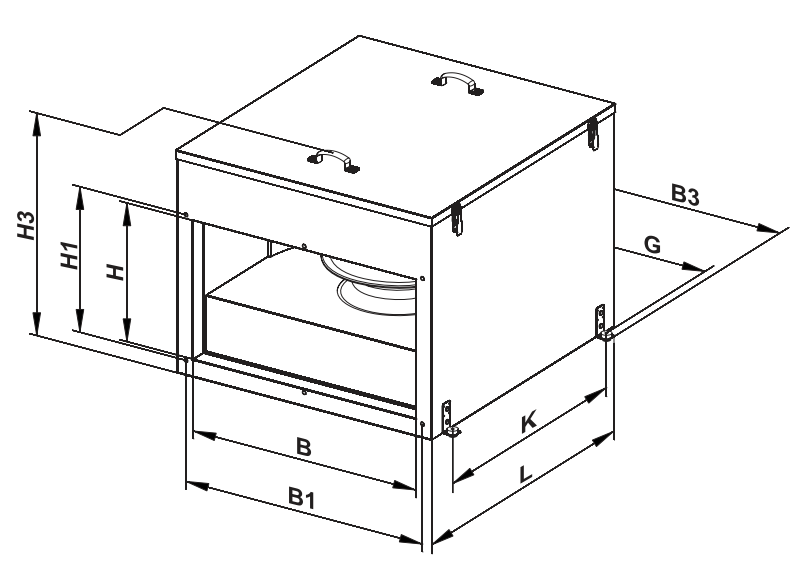

Для виготовлення корпусу вентилятора використовувалася високоміцна нержавіюча сталь. Ізоляційний захисний шар виготовлений з мінеральної вати товщиною 50 мм. Деталі пристрою з'єднані між собою заклепками. Канальний вентилятор обладнаний фланцями по 20 мм шириною.

Особливості двигуна ВКПІ ЄС

Роторний мотор ЄС вважається обладнанням нового покоління. Він потужний, але в той же час економічний. Двигун працює від зовнішньої подачі струму. Двигун ЄС обладнаний робочим колесом із заломленими назад лопатками. ККД устаткування - 90%.

Регулювання швидкостей і функції ВКПІ 700х400 ЄС

Спосіб регулювання швидкості вентилятора залежить від елементарної бази: плавно, якщо використовується симісторний регулятор або східчасто, якщо застосовується автотрансформаторним. Можна до регуляторів підключити відразу декілька обладнань, якщо сумарна потужність споживання не перевищує номінальне значення. Управління вентилятором здійснюється за допомогою зовнішніх сигналів управління - 0-10 В. Пристрій може змінювати швидкість обертання і продуктивність залежно від температури в приміщенні, рівня задимленості і тиску. Кілька вентиляторів можна об'єднати в одну мережу, регульовану оператором.

Монтаж ВКПІ 700х400 ЄС

Пристрій монтується в розрив повітропровода прямокутної форми. Може кріпитися також на опорах, кронштейнах або стійках. Вентилятори встановлюються в будь-якому необхідному положенні, але з урахуванням напрямку повітряних потоків. Для технічного обслуговування обладнання передбачена спеціальна знімна кришка на корпусі.

Монтаж вентилятора в розрив прямокутного каналу

В комплект входит:

• вентилятор;
• паспорт на вентилятор;
• сама упаковка
