Канальний відцентровий вентилятор ВЕНТС ВКПІ 4Д 600х350

Канальний вентилятор ВЕНТС ВКПІ 4Д 600х350 (VENTS VKPI 4D 600x350)

Умовні позначення

• ВЕНТС - виробник вентиляторів;
• ВКПІ - серія вентиляторів;
• 600х350 – розмір фланця;
• 4 – наявність полюсів;
• Д – наявність 3 фаз.

 Вентилятор VENTS VKPI 4D 600х350 канальний - опис

Вентилятор канальний Вентс ВКПІ 4Д 600х350 відноситься до відцентрових трехфазних вентиляторів прямокутного перерізу. Максимальна продуктивність такого вентилятора становить 2970-2660 м3/год. Представлений агрегат використовується для приточно-витяжного типу системи вентиляції. Розмір патрубка - 600х350 мм. Робота даної моделі розрахована на термін, більше 10 років. Робота вентилятора безпечна для здоров'я і життя людини. Агрегат має звукову та теплову ізоляцію, а також швидко і без зайвих проблем встановлюється в повітропровід. Модель VENTS VKPI 4D 600х350 підходить для ресторанів, готелів, магазинів і житлових приміщень.

Корпус вентилятора ВКПІ 4Д 600х350

Для створення міцного і надійного корпусу компанія «Вентс» використовувала нержавіючу сталь оцинковану. Для теплової та звукової ізоляції на корпусі знаходиться шар мінеральної вати товщиною 50 міліметрів. Завдяки цьому корпус не схильний до корозії і деформації.

Деталі вентилятора з'єднуються за допомогою заклепок. Стандартні приєднувальні фланці на корпусі слугують елементами безпосереднього під'єднання до повітропроводу.

Канальний вентилятор VENTS ВКПІ 4Д 600х350 - двигун

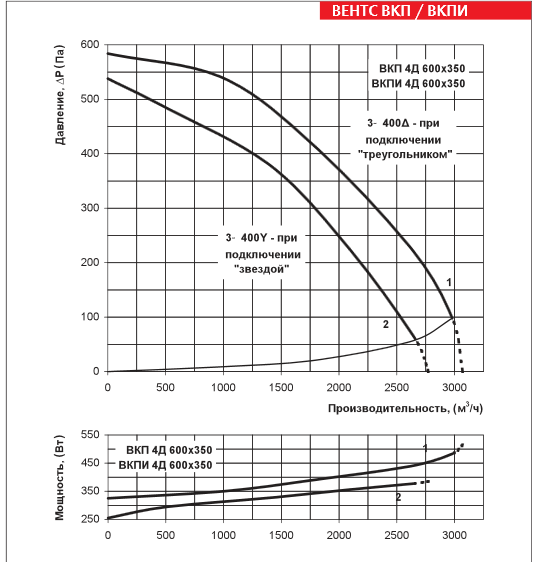

Відцентровий вентилятор VENTS VKPI 4D 600х350 працює на двигуні роторного типу. Двигун даної моделі асинхронний, чотирьохполюсний і трьохфазний. Робоче колесо міцне, зроблене зі сталі оцинкованої, обладнане загнутими назад лопатями. У вентиляторі передбачений тепловий захист з автоматичним перезапуском у вигляді вбудованих термічних контактів. На двигуні присутні спеціальні підшипники кочення, які збільшують термін експлуатації агрегату. Клас захисту двигуна - ІР Х4. Потужність, яка споживається, - 470 Вт. Продуктивність максимальна - 2970-2660 м3/год. Вага вентилятора ВКПІ 4Е 600х300 становить 64 кілограма.

Регулювання швидкості відцентрового вентилятора VKPI 4D 600х350

Регулюється швидкість представленого вентилятора плавно завдяки сімісторному регулятору. Кілька вентиляторів підключати до одного пристрою регулювання можна тільки при не перевищенні загального значення 2 показників: робочого струму і потужності. Допустиме значення даних показників зазначено в паспорті вентилятора Vents VKPI 4D 600х350.

Схема підключення вентилятора до мережі

Монтаж трьохфазного канального вентилятора VENTS ВКПІ 4Д 600х350

Представлений агрегат легко приєднується до повітровода без будь-яких додаткових елементів. Положення при установці - будь-яке. Береться до уваги тільки забезпечення після монтажу зручного доступу до технологічної кришки, а також напрямок повітряного потоку (напрям вказано на корпусі вентилятора).

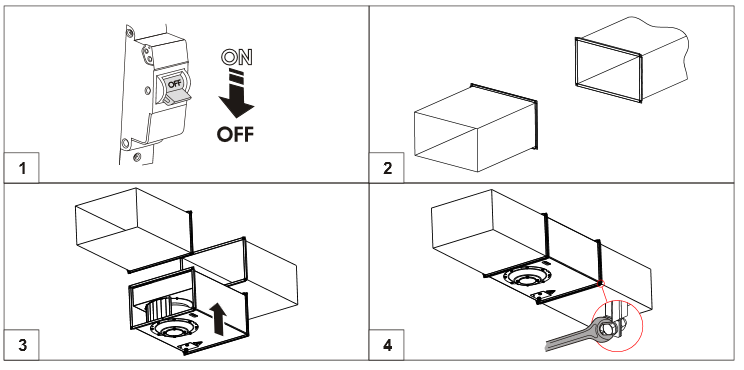

Монтаж вентилятора в розрив прямокутнього каналу

Встанавлювати агрегат можна і поза приміщенням. Для цього потрібні гнучкі вставки, опори або кронштейни.

Доступ до двигуна здійснюється через спеціальну кришку.

Важливо!!! Відцентрований трьохфазний вентилятор VENTS ВКПІ 4Д 600х350 не призначений для вибухонебезпечних приміщень.

В комплект входить:

• вентилятор;
• паспорт на вентилятор;
• сама упаковка.
