Канальний відцентровий вентилятор ВЕНТС ВКПФІ 4Е 400х200

Канальний вентилятор ВЕНТС ВКПФІ 4E 400х200 (VENTS VKPFI 4E 400x200)

Умовні позначення:

• ВЕНТС - виробник вентиляторів;
• ВКПФІ - серія вентиляторів;
• 400х200 – розмір фланця;
• 4 – кількість полюсів;
• Е – наявність 1 фази.

Вентилятор VENTS ВКПФІ 4Е 400х200 канальний - опис

Канальний вентилятор Вентс ВКПФІ 4Е 400х200 - це вентилятор відцентрового типу на 1 фазу з прямокутним перетином. Призначається такий агрегат для припливних, витяжних і припливно-витяжних вентиляційних систем. Розмір патрубка даного вентилятора - 400х200 мм. Пристрій стабільно працює більше 10 років. Головними перевагами агрегату стали безпечна робота, надійна звукова і теплова ізоляція, а також простий і швидкий монтаж.

Вентилятор ВКПФІ 4Е 400х200 підходить для складських, промислових і житлових приміщень.

Корпус вентилятора ВКПФІ 4Е 400х200

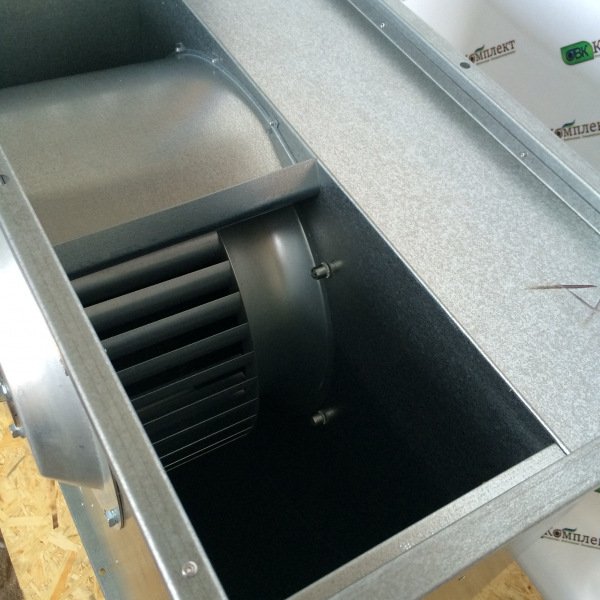

Для виготовлення корпусу компанія ВЕНТС використовувала тільки високоякісну і міцну оцинковану нержавіючу сталь. Для теплової та звукової ізоляції на корпусі є шар мінеральної вати товщиною 50 міліметрів. В результаті вентилятор працює тихо, не деформується під впливом зовнішнього середовища і не піддається корозії. Деталі вентилятора з'єднані спеціальними заклепками. Для з'єднання з повітроводоом на корпусі знаходяться фланці шириною 20 міліметрів.

Канальний вентилятор VENTS ВКПФІ 4Е 400х200 - двигун

Для високої продуктивності та економного використання електроенергії застосовувався роторний асинхронний двигун. Робоче колесо двигуна має лопаті, які спрямовані вперед. Однофазний мотор має 4 полюса. Крім того, у вентиляторі передбачений захист від перегріву в якості вбудованих термоконтактів. Термоконтакти перезапускає в автоматичному режимі. Для тривалого експлуатаційного терміну служби на моторі знаходяться спеціальні підшипники кочення. Клас захисту двигуна - ІР Х4. Потужність, яка споживається, -295 Вт. Продуктивність максимальна - 1440 м3/год. Вага вентилятора ВКПФІ 4Е 400х200 складає 29 кілограмів.

Схема підключення вентилятора до мережі

Регулювання швидкості відцентрового вентилятора ВКПФІ 4Е 400х200

Регулюється швидкість даного вентилятора плавно. Використовується для регулювання симісторний регулятор. Однотипні агрегати можна приєднувати до одного пристрою регулювання. При цьому варто враховувати загальне значення показника робочого струму і потужності, який не повинен перевищувати норму.

Монтаж однофазного канального вентилятора VENTS ВКПФІ 4Е 400х200

Встановити вентилятор ВКФПІ 4Е з перетином патрубка 400х200 можна в будь-якому положенні. Тільки враховуйте наступний легкий доступ до технологічної кришки, а точніше до двигуна через цю кришку. До уваги потрібно взяти і напрямок повітряного потоку. Цей напрямок позначено на самому корпусі вентилятора у вигляді стрілки.

При з'єднанні в розрив повітроводу додаткових кріплень не потрібно. При установці агрегату поза приміщенням потрібні опори, кронштейни, підвіски, гнучкі вставки, а також захист від потрапляння вологи.

Монтаж вентилятора в розрив прямокутного каналу

Обслуговувати і очищати двигун можна через технологічну кришку. Живлення вентилятора здійснюється через виведені клеми.

Важливо!!! Відцентровий однофазний вентилятор VENTS ВКПФІ 4Е 400х200 не призначений для вибухонебезпечних приміщень.

В комплект входить:

• вентилятор;
• паспорт на вентилятор;
• сама упаковка
