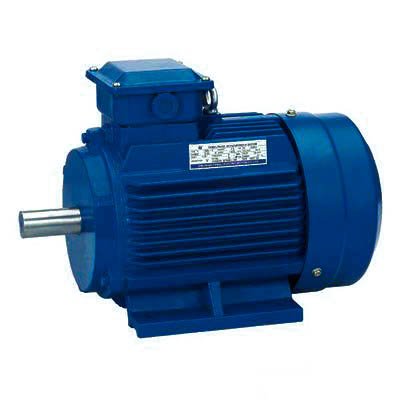

Електродвигун 7,5 кВт АІР160S8 | АІР 160 S8

Артикул: -

(0)

Електродвигун АІР160S8 / АІР 160 S8 (електродвигуни 7,5 кВт 750 об \ хв)
Технічні дані при напрузі 380 В, частотою 50 Гц, середня продуктивність - 22000 годину:
Потужність - 7,5 кВт
Частота обертання - 750 об / хв
Діаметр вала - 48 мм
Маса IМ1081 - 100 кг
ККД - 87%

Характеристики

Производитель ОТЕЧЕСТВЕННЫЕ

Електродвигун АІР 160 S8 (електродвигуни АІР160S8 з 7,5 кВт 750 об / хв)

АІР 160 S8 - двигун, загальнопромислового (базового) призначення, який виготовляють за ТУ РБ-05755950-420-93. Цей електродвигун з серії асинхронних трифазних з короткозамкненим ротором. Прив'язка конструктивних розмірів до потужності відповідно до ГОСТ 28330.

Умовне позначення електродвигуна АІР 160 S8:

АІ - серія двигунів асинхронних які розроблені в рамках угоди «Інтерелектро», взаімозаменют попередні серій електродвигунів А, АТ, АДМ, 4А, 5А, 5АМУ, 4АМУ, АМУ;
Р - прив'язка потужності двигуна до конструктивних розмірах згідно РС 3031-71;
160 - основний параметр конструктивного виконання, висота осі вала електродвигуна щодо станини, в мм;
S - типорозмір станини електродвигуна, малий (S, M, L);
8 - кількість полюсів статора.

Технічні характеристики асинхронних двигунів АІР160S8:

Загальнопромислова (базова) модель даного асинхронного двигуна виготовляється з наступними технічними характеристиками:

середнє напрацювання на відмову - 20 000 ч;
конструкція за способом монтажу - IM 1081;
DВала (діаметр вала) - 48 мм;
матеріал вала - сталевий прокат;
матеріал корпусу - алюмінієвий сплав / литий чавун;
тип корпусу коробки вводів - КЗ1;
клас ізоляції обмотки - «F»;
матеріал обмотки - провід мідний обмотувальний типу ПЕТФ;
рівень вібрації - категорія N;
віброшвидкість - 1,8 мм / с;
сервіс фактор - 1,15;
режим роботи - S1 (тривалий);
спосіб охолодження - ІСО 141;
рівень звукового тиску - 58 дБА;
рівень звукової потужності - 69 дБ;
матеріал підшипникового щита - литий чавун;
кліматичне виконання - У3;
ступінь захисту - IP 54.

Конструктивні виконання з монтажу двигунів АІР 160 S8:

Три основних універсальних конструкції за способом монтажу наступні:

IM 1081 - установка двигуна за допомогою лап;
IM 2081 - установка двигуна комбінована, і за допомогою лап, і за допомогою фланця.
IM 3081 - установка двигуна за допомогою приєднувального фланця;

Електричні параметри і маса двигуна АІР160S8:

Параметр	Одиниці виміру	Значення
Ставлення пускового струму до номінального, Іп/Ін	---	5,5
Відношення мінімального моменту до пускового, Мmin/Мн	---	1,4
Ставлення пускового моменту до номінального, Мп/Мн	---	1,6
Відношення максимального моменту до пускового, Ммах/Мн	---	2,4
Потужність електродвигуна	кВт	7,5
Синхронна частота обертання, n_с	Об/хв	750
Номінальна частота обертання, n_ном	Об/хв	720
Номінальна напруга, U_ном	В	380
Частота змінного струму, f	Гц	50
Коефіцієнт корисної дії, ?	%	87
Cos ?	---	0,75
Маса електродвигуна	кг	100

Рівень вібрації асинхронних двигунів АІР160S8:

(Актуально для електродвигунів А160S8, 4А160S8, 5А160S8, АД160S8, АДМ160S8, 5АМУ160S8, АМУ160S8)

Асинхронні електродвигуни під час експлуатації мають свій рівень вібрації. Питання інтенсивності власної вібрації регламентується ГОСТ 20815, відповідно до якого приймають три категорії за рівнем вібрації:

S - висока точність;
R - підвищена точність
N- нормальна точність.

Рівні вібрацій асинхронних двигунів безпосередньо залежачи в основному від двох параметрів синхронної частоти обертання і висоти осі вала двигуна.

Взаємозамінність двигунів АІР 160 S8:

Взаємозамінні двигуна
Марка	АІР160S8				5А160S8	АДМ160S8	АД160S8	А160S8
Країна	Україна		Білорусь		Росія
Місто	Полтава	Харків	Лунинець	Могильов	Санкт-Петербург	Медногорск	Томськ	Ярославль
Підприємство	«Електромотор»	«HELZ»	РУП«Полеськ-електромаш»	РУП«Могильовський завод»	ООО «ЕЛКОМ»	«Уралелектро»	«Сібелектромотор»	«ELDIN»
