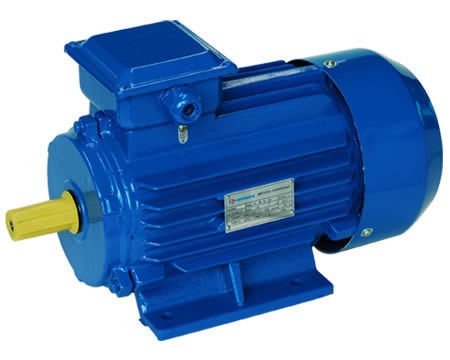

Електродвигун 3 кВт АІР 112 МВ8 | АІР112МВ8

Електродвигун АІР 112 МВ8 (електродвигуни АІР112МВ8 з 3 кВт 750 об / хв)

АІР 112 МВ8 - двигун асинхронний трифазний з короткозамкнутим ротором. Особливістю серії, до якої належить цей агрегат, є прив'язка потужності до конструктивних його розмірами. Дані двигуни - загальнопромислового призначення, виготовляються по ТУ РБ-05755950-420-93.

Умовне позначення електродвигуна асинхронного АІР112МВ8:

АІ - серія електродвигунів асинхронних розроблених в рамках угоди «Інтерелектро», взаимозаменяем для попередніх серій асинхронних двигунів А, 4А, 5А, АТ, АДМ, 5АМУ, 4АМУ, АМУ;
Р - прив'язка потужності двигуна до конструктивних розмірах згідно РС 3031-71
112 - основний конструктивний параметр, висота осі вала електродвигуна щодо станини, в мм.
M - типорозмір станини електродвигуна, середній (S, M, L);
В - типорозмір сердечника, другий (А, В, С)
8 - кількість полюсів статора.

Технічні характеристики асинхронних двигунів АІР 112 МВ8:
     Загальнопромислова (базова) модель даного асинхронного двигуна виготовляється з наступними технічними характеристиками:
діаметр вала - 32 мм;
матеріал вала двигуна - сталевий прокат;
матеріал корпусу - алюмінієвий сплав / литий чавун;
матеріал обмотки - провід мідний обмотувальний типу ПЕТФ;
матеріал підшипникового щита - литий чавун;
кліматичне виконання - У3;
тип корпусу коробки вводів - КЗ1;
ступінь захисту - IP 54;
конструкція за способом монтажу - IM 1081;
клас ізоляції обмотки - «F»;
режим роботи - S1 (тривалий);
спосіб охолодження - ІСО 141;
сервіс фактор - 1,15;
рівень звукового тиску - 50 дБА;
рівень звукової потужності - 60 дБ;
рівень вібрації - категорія N;
віброшвидкість - 1,8 мм / с;
середнє напрацювання на відмову - не менше 20 000 ч.

Конструктивні виконання за способом монтажу АІР112МВ8:

     Існує три основних універсальних конструкції за способом монтажу:
IM 1081 - установка двигуна за допомогою лап;
IM 3081 - установка двигуна за допомогою приєднувального фланця;
IM 2081 - установка двигуна комбінована, і за допомогою лап, і за допомогою фланця.

Електричні параметри і маса агрегату АІР 112 МВ8:

Параметр	Одиниці виміру	Значення
Потужність електродвигуна, Р	кВт	3,0
Синхронна частота обертання, nс	Об/хв	750
Номінальна частота обертання, nном	Об/хв	700
Номінальна напруга, Uном	В	380
Частота змінного струму, f	Гц	50
Коефіцієнт корисної дії, ?	%	79,0
Cos ?	---	0,74
Ставлення пускового струму до номінального, Іп/Ін	---	6,0
Ставлення пускового моменту до номінального, Мп/Мн	---	1,8
Відношення максимального моменту до пускового, Ммах/Мн	---	2,2
Відношення мінімального моменту до пускового, Мmin/Мн	---	1,4
Маса електродвигуна	кг	38,8

Кліматичне виконання двигунів АІР112МВ8:

(Актуально для електродвигунів А112MВ8, 4А112MВ8, 5А112MВ8, АД112MВ8, АДМ112MВ8, 5АМУ112MВ8, АМУ112MВ8)

       При виборі і подальшої експлуатації електродвигунів важливим є правильний підбір двигуна по кліматичному виконанню. Відповідно до ГОСТ 15150 кліматичне виконання має наступні буквені позначення:

У - зона помірного клімату
Т - зона тропічного клімату
ХЛ - зона холодного клімату
УХЛ - зона помірно холодного клімату.
  Разом з літерним позначенням кліматичного виконання використовують числові позначення категорій розміщення обладнання:
1 - зони зовнішнього розміщення, під дією атмосферних опадів і прямого сонячного випромінювання.
2 - під навісом при відсутності перелічених вище чинників;
3 - в приміщеннях з природною вентиляцією.
4 - в закритих приміщеннях з кліматичними контролем.
5 - у вологих приміщеннях.

Нижче наводяться температурні інтервали для кожної із зон розміщення:

У 1,2 - (-45) - 40 ° С;
У 3 - (-45) - 40 ° С;
У4 - 1-35 ° С;
У 5 - (-5) - 35 ° С;
Т2 - (-10) - 35 ° С;
УХЛ 2 - (-60) - 40 ° С;
УХЛ 4 - 1 - 35 ° С.

Взаємозамінність двигунів АІР 112 МВ8:

Взаємозамінні двигуна
Марка	АІР112МВ8				А112МВ8	5А112МВ8	АД112МВ8	АДМ112МВ8
Країна	Україна		Білорусь		Росія
Місто	Харків	Полтава	Лунинець	Могильов	Ярославль	Санкт-Петербург	Томськ	Медногорск
Підприємство	«HELZ»	«Електромотор»	РУП«Полеськ-електромаш»	РУП«Могильовський завод»	«ELDIN»	ООО «ЕЛКОМ»	«Сібелектромотор»	«УралЕлектро»
