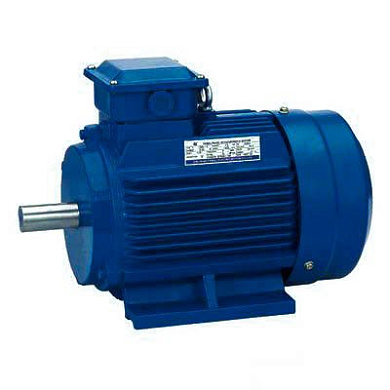

Електродвигун 15 кВт АІР160S4 | АІР 160 S4

Електродвигун АІР160S4 | АІР 160 S4 (електродвигуни 15 кВт 1500 об \ хв.)

Технічні дані на електродвигун АІР160S4:

при напрузі 380 В, частотою 50 Гц

Загальні відомості про двигуні АІР160S4:

За рахунок прогресивних технологій, асинхронні електродвигуни АІР придбали більш високу якість використовуваних матеріалів. Корпус в основному відлитий з чавуну, мідна обмотка високої чистоти і полакована, витримує більш високу температуру, а також збільшилася точність деталей, ККД зріс на 16%. Разом з загальнопромисловими двигунами, розвивалися асинхронні двигуни змінного струму спеціального призначення і виконання, що дозволило використовувати дані серії АІР в нестандартних технічних умовах (наприклад двигун з електрогальмами) і кліматичних умовах (тропічний, морський клімат). Ціни на електродвигуни Ви можете подивитися на сайті, або уточнити у менеджерів. Якщо виникли питання по глибшим питань щодо конструкції, роботи двигуна АІР - телефонуйте, наші фахівці з радістю дадуть відповідь на них.

Розшифровка маркування електродвигуна 15 кВт АІР160S4:

• АІР - спеціалізована серія асинхронного двигуна, яка взаємозамінні моделі 4А160S4, 5А160S4, АД160S4, АІР160S4, АДМ160S4, АІ160S4;

• 160 - висота на якій знаходиться вал від місця кріплення, мм;
• S - довжина ротора (вала);
• 4 - кількість полюсів, так само 1500 об \ хв.

Монтажні виконання в електродвигуні 15 кВт АІР 160 S4:

• IM 1081 лапи;
• IM 2081 комбінований;
• IM 3081 фланець;
• IM 2181, 2182, IM 3681, IM 3682 - монтажні виконання робляться під замовлення.

Технічні характеристики на електродвигун АІР160S4:

• Корпус двигуна АІР 160 S4 виготовлений з корозієстійкого сірого чавуну;

• Обмотка асинхронного двигуна мідна (99,9%);
• 220/380 В, частота 50/60 Гц - електричні характеристики роботи асинхронного електродвигуна змінного струму АІР 160 S4;
• D = 48 мм - діаметр вала;
• Підшипники фірмові, переважно зменшили звук двигуна до 56 дБ і збільшили термін служби і довговічність двигуна;
• Ступінь захисту IP 55 - захищає двигун від пилу, води і інших зовнішніх факторів;
• Клас захисту струмопроводу IP 55, клас нагрівостійкості досить високий F = 156,60С;
• Електродвигун АІР 160 S4 призначений для роботи в помірному кліматі У3 по території України і стабільно працює при температурі зовнішнього середовища від -440С до + 440С;
• АІР 160 S4 можемо виготовити для морського М, тропічного Т, помірно-холодного УХЛ2 кліматичного виконання;
•  ККД асинхронного двигуна 87,7%;
• Режим роботи двигуна 15 кВт АІР 160 S4 - тривале навантаження в режимі S1;
• Маса АІР 160 S4 = 97,1 кг;
• Повна продуктивність 44000 годину.

Що покладено в основу роботи електродвигуна 15 кВт АІР160S4?

  Все, що описано про електродвигун АІР160S4, актуально до кожної серії загальнопромислового асинхронного трифазного електродвигуна серії 4А160S4, АД160S4, АІР160S4, 5А160S4, АДМ160S4, АІ160S4.

В основу роботи асинхронного двигуна 15 кВт АІР 160 S4 належить обертання валу за допомогою електромагнітного поля. Створювана електрорушійна сила в обмотці (при пропущенні струму), індукує електромагнітний момент, який призводить вал у обертання. Електродвигун 15 кВт АІР 160 S4 вміщує дві обмотки на статорі і на роторі, між якими повинен залишатися повітряний зазор, щоб магнітна зв'язок поліпшувалася, а це в свою чергу призводить до поліпшення ККД. Статорна обмотка електродвигуна АІР 160 S4 - це багатофазна або трифазна обмотка, її котушки розподілені рівномірно по периферії статора, а фази з'єднують трикутником, або зіркою, підключаючи після цього до мережі змінного струму. Різні схеми з'єднання обмотки, дозволяють двигуну працювати від напруги 220 \ 380 В. обмотку двигуна виконують короткозамкненою, так як вона більш широко використовується в асинхронних двигунах серії АІР. Електродвигуни можуть працювати в різних режимах: руховому, генераторному і здійснюють гальмування, тому вони найбільш широко застосовуються в порівнянні з іншими серіями двигунів. Електродвигуни АІР призначені для роботи з різними промисловими механізмами і механізмами сільського господарства: промисловими машинами (димососи, відцентрові вентилятори, осьові вентилятори, насоси, пилові вентилятори, пиловловлюючі агрегати), фрезерними, токарними верстатами, компресорами і ін.

Таблиця взаємозамінності - електродвигун АІР160S4:
