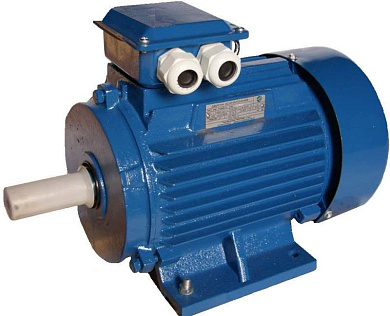

Електродвигун 0,37 кВт АІР 80 А8 | АІР80А8

Електродвигун АІР 80 А8 (АІР80А8 електродвигуни 0,37 кВт 750 об / хв)

АІР 80 А8 - асинхронний двигун, який відноситься до серії трифазних електродвигунів з короткозамкненим ротором. Дана серія характеризується прив'язкою потужності агрегату до конструктивних параметрах. Асинхронні двигуни АІР80А8 - загальнопромислового призначення, виготовляються по ТУ РБ-05755950-420-93.

Умовне позначення асинхронного двигуна АІР 80 А8:
АІ - серія електродвигунів асинхронних розроблених в рамках угоди «Інтерелектро», взаимозаменяем для попередніх серій асинхронних двигунів А, 4А, 5А, АТ, АДМ, 5АМУ, 4АМУ, АМУ;
Р – прив'язка потужності двигуна АІР80А8 до конструктивних розмірах згідно РС 3031-71;
80 – основний конструктивний параметр, висота осі вала електродвигуна щодо станини, в мм;
А – типорозмір сердечника, перший (А, В, С);
8 – кількість полюсів статора електродвигуна АІР80А8.

Технічні характеристики асинхронних електродвигунів АІР 80 А8:
        Загальнопромислова (базова) модель асинхронного двигуна 0,37 кВт АІР80А8 виготовляється з наступними технічними характеристиками:
матеріал корпусу - алюмінієвий сплав;
матеріал обмотки - провід мідний обмотувальний типу ПЕТФ;
матеріал підшипникового щита - литий чавун;
матеріал вала двигуна - сталевий прокат;
діаметр вала - 22 мм;
тип корпусу коробки вводів - КЗ1;
конструкція за способом монтажу - IM 1081;
клас ізоляції обмотки - «F»;
режим роботи - S1 (тривалий);
спосіб охолодження - ІСО 141;
сервіс фактор – 1,15;
кліматичне виконання електродвигуна АІР80А8 - У3;
ступінь захисту - IP 54;
рівень звукового тиску - 45 дБА;
рівень звукової потужності - 54 дБ;
рівень вібрації - категорія N;
віброшвидкість - 1,8 мм / с;
середнє напрацювання на відмову - не менше 20 000 год.

Конструктивні виконання за способом монтажу електродвигуна 0,37 кВт АІР80А8:
    Існує три основних універсальних конструкції за способом монтажу:
IM 1081 – установка двигуна за допомогою лап;
IM 3081 – установка двигуна за допомогою приєднувального фланця;
IM 2081 – установка двигуна комбінована, і за допомогою лап, і за допомогою фланця.

Електричні параметри і маса електродвигуна АІР 80 А8:

Сердечник статора в електродвигуні АІР80А8:

(Актуально для електродвигунів А 80 А8, 4А 80 А8, 5А 80 А8, АТ 80 А8, АДМ 80А8, 5АМУ 80 А8, 4АМУ 80 А8, АМУ 80 А8)

     Як і будь-яка електрична машина, асинхронний двигун АІР80А8 має рухому і нерухому частини, тобто ротор і статор. Статор являє собою корпус, литий або з чавуну, або з алюмінієвого сплаву, в середині якого зі спеціальної листової сталі певної конфігурації набраний так званий сердечник статора. Кожен лист сердечника оброблений спеціальним ізолятором, лаком, для ізоляції один від одного, і від інших деталей двигуна. Сердечник статора є магнітопроводом, в пазах якого набрана обмотка статора. В електродвигунах серії АІР існують такі типорозміри сердечників статора:
А – перша довжина;
В – друга довжина;
С – третя довжина.
      Відсутність літерного значення даного параметра означає, що сердечник має першу довжину.

Взаємозамінність електродвигунів 0,37 кВт АІР 80 А8:
