Димосос ДН 12,5

Дуттьові вентилятори димовидалення димосос ДН 12,5

Відцентровий вентилятор дутьевих - димосос ДН-12, 5, його застосування:

Даний агрегат (димосос ДН 12,5) є тягодуттьових машин і в той же час він промисловий вентилятор відцентровий, який ідеально підходить для висмоктуванні димо-газоповітряної суміші з котлів на твердому палив і газомазутних котлів. Маючи спеціальну конструкцію, радіальний вентилятор димовидалення висмоктує понад 90% суміші. Димосос ДН 12,5 здійснює висмоктування димо-газоповітряної суміші за рахунок відцентрової сили. Суміш, потрапляючи в промисловий вентилятор радіальний пересувається від центру до периферії і рухається долее на вихід із системи. Димососи ДН 12,5 мають достатньо велику масу, яка складає 1345 кг.

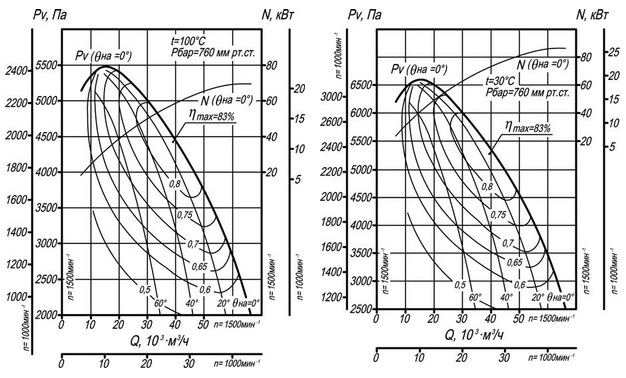

Дуттьові вентилятори димовидалення - димососи ДН 12,5 мають такі робочі характеристики:

При максимальному ККД 83% даного відцентрового вентилятора димовидалення, при максимально допустимій температурі газо-димовоздушной суміші на вході в агрегат - до 200оС і припустимою щільністю 0,75 г/м3 і при частоті обертів електродвигуна 1000 об / хв повний тиск становить 250 кПа, продуктивність становить 39900 м3/год і потужність, що споживається, становить 55кВт. При тих же умовах але з електродвигуном 1500 оборотів в хв. повний тиск становить 351 кПа, продуктивність становить 63000 м3/год і потужність, що споживається, становить 75кВт. Відповідно до вищевикладених диннимі ви можете підібрати необхідний вам агрегат.

Дуттьовий вентилятор димовидалення димосос ДН 12,5 запускається в температурних межах усередині равлика від-30оС до +40 оС. Концентрація димо-газозапиленності при вході в радіальний вентилятор не більше 1г/м3. Встановлюється по 2-й категорії в помірній зоні клімату (кліматичні умови У, ГОСТ 15150-69). Відцентровий вентилятор димосос ДН-12,5 може застосовуватися в комбінації з дутьевих вентилятором ВНД-11, 2, може застосовуватися сам. Агрегат виготовляється лівого і правого типу обертання.

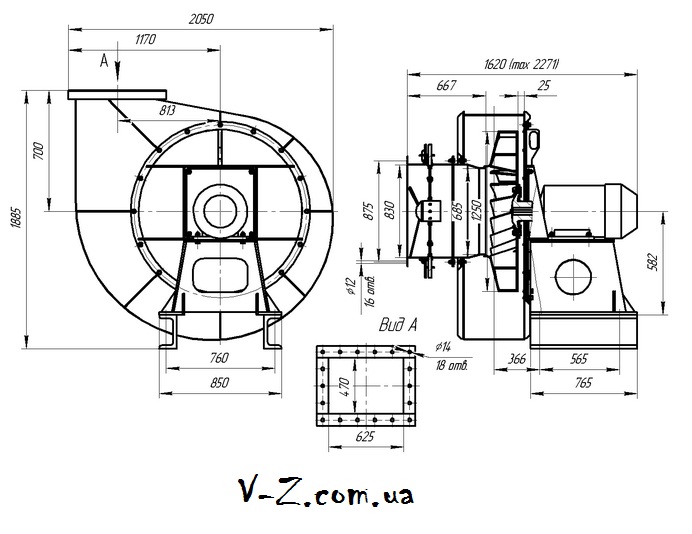

Димосос ДН 12.5 складається з таких основних конструктивних вузлів:

Равлик, яка виготовляється з листової вуглецевої сталі, має смугове ребра.

Робоче колесо, яке має димосос ДН 12,5 збирається з крильчатки з загнутими назад лопатками ступиці.

Осьовий направляючий апарат, який контролює і регулює роботу димососа ДН 12,5. Має сегментального лопатки, які повертаючись з своєї осі міняють кут повороту (0^о-відкрито, 90^о-закрито), що в свою чергу впливає на аеродинамічні характеристики, які виробляють дутьевие вентилятори димовидалення димососи ДН 12,5, а також впливає на видаване тиск і продуктивність .

Електродвигун, підбирається від необхідних задач, ставитися або в 1000 обертів на годину або 1500 оборотів в хв.

Станина є постаментом для основних вузлів з яких сконструйований промисловий вентилятор - димосос ДН 12,5, куди основні конструктивні елементи кріпляться болтами. Також під станину необхідно споруджувати фундамент, оскільки вага який має димосос ДН 12,5 достатньо великий (1345 кг).

Дуттьові вентилятори димовидалення - димососи ДН-12, 5 є важливим сегментом який використовує промислова вентиляція. Димососи ДН 12,5 поставляються нашими заводами по всій території України і в найближче зарубіжжя.

Звертайтеся до нас за консультацією і наші професіонали правильно підберуть вам необхідний агрегат (промисловий вентилятор відцентровий, дуттьовий вентилятор димовидалення і т.д.).
