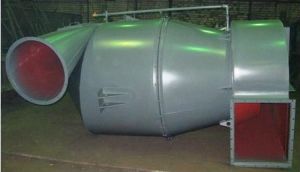

Циклон СІОТ-8

ПРИМІТКА: Ціни на циклони СІОТ дано без вартості бункера, постаменту і пилового затвора (вартість розраховується окремо).

Швидкісний промивач циклонного типу СІОТ-8 ефективно дозволяє видалити пил з повітря, яке поступає в приміщення через вентиляцію. Широко використовується у виробничих цехах, в тому числі металообробної галузі. Даний промивач рекомендується використовувати для видалення будь пилу, яку можливо змочити водою, без її наступних фізичних змін. Це важливо враховувати, оскільки головним робочим ресурсом промивача є вода. Відповідно, не рекомендується використовувати промивач даного типу для пилу, яка при об'єднанні з водою може або затвердіти, або попросту в ній не розчиниться, утворюючи цим важко утримувані частки. Прикладом є цемент і подібна йому пил, а так же мікрочастинки різних волокон.

Початкова концентрація пилу в повітрі має становити до 5000 мг / м³ для найбільш ефективної роботи промивача.

Опис і принцип роботи швидкісного циклонного промивача СІОТ-8

У швидкісному циклонному промивачі СІОТ-8 суміш пилу і повітря розділяється за допомогою відцентрових сил.

Основний елемент конструкції даного типу циклону - корпус у формі циліндра. До нижньої його частини закріплюється днище конічної форми. Через злив, який розташований у нижній частині днища, з циклонного промивача у вигляді шламу виводяться тверді нерозчинні частинки.

СІОТ-8 – циклон прямоточною роботи, тому як запилений повітря в корпус подається за допомогою круглого патрубка з вхідного потоку системи вентиляції через спеціальне перетин, і далі, в тому ж напрямку, рухається по спіралі. Потужність вхідного потоку повітря регулюється за допомогою вентиля, встановленого на вході.

Сили відцентрової дії, які утворюються всередині промивача, допомагають потрапляє в нього пилу осідати на його стінках. За допомогою форсунок на розподільчий кільце промивача виконується подача води, яка є основним елементом для уловлювання пилу та відділення її повітря. Водою змочені стінки корпуса пиловловлювача. Додатково всередині корпусу проводиться розпилення води, інакше кажучи, внутрішній простір пилоуловлювача постійно зрошуючи водою. Така технологія дозволяє набагато ефективніше утримувати пил всередині апарату і запобігти її вихід назовні разом з вже очищеним повітрям. Вода, яка після надходження в корпус не використовувалася на зрошення, виводиться в нижню частину циклона - днище, для відводу з пиловловлювача скупчень нерозчинних частинок.

Суха і зрошена частини промивача розділені між собою уступом, який розташований знизу і збоку від перерізу для подачі забрудненого повітря.

Після надходження на днище, вода за допомогою потоку повітря перетягується до його верхньої частини, і, стікаючи з неї, знову стикається з вхідною в промивач струменем повітря. Під дією даного повітряного потоку відбувається розпорошення води в корпусі, після чого вода захоплюється назад в корпус промивача для повторного використання.

Таким чином, в швидкісному Циклон промивач СІОТ-8 вода циркулює постійно і використовується багато разів, що забезпечує економічність у використанні цього основного робочого ресурсу. Така система дозволяє очищати повітря навіть від дрібних частинок більш ефективно, ніж за допомогою плівкових циклонів.

Решта забруднення у вигляді пульпи і шламу надходять в зливний патрубок і виводиться з промивача.

Очищене повітря виводиться з промивача за допомогою так званої равлики - раскручівателя, через вихідний патрубок з трикутним перерізом.

Кут установки вхідного і вихідного патрубків до корпусу не обов'язково повинні бути однаковими - це не впливає на роботу установки.

 Більш докладну інформацію про циклонах СІОТ дивіться ТУТ

Конструкція швидкісного циклонного промивача СІОТ-8
